采矿CAD学习重点VIP免费

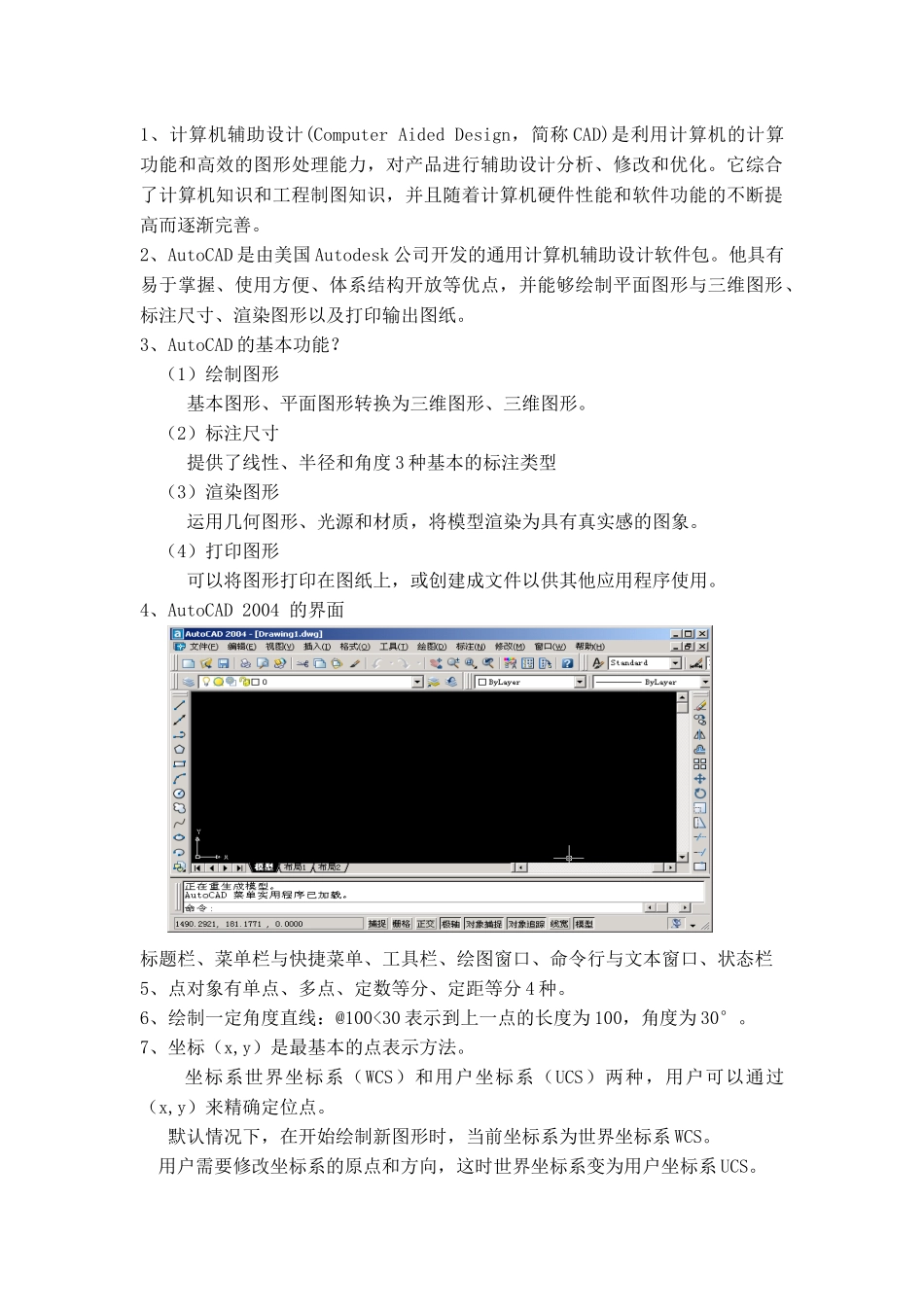

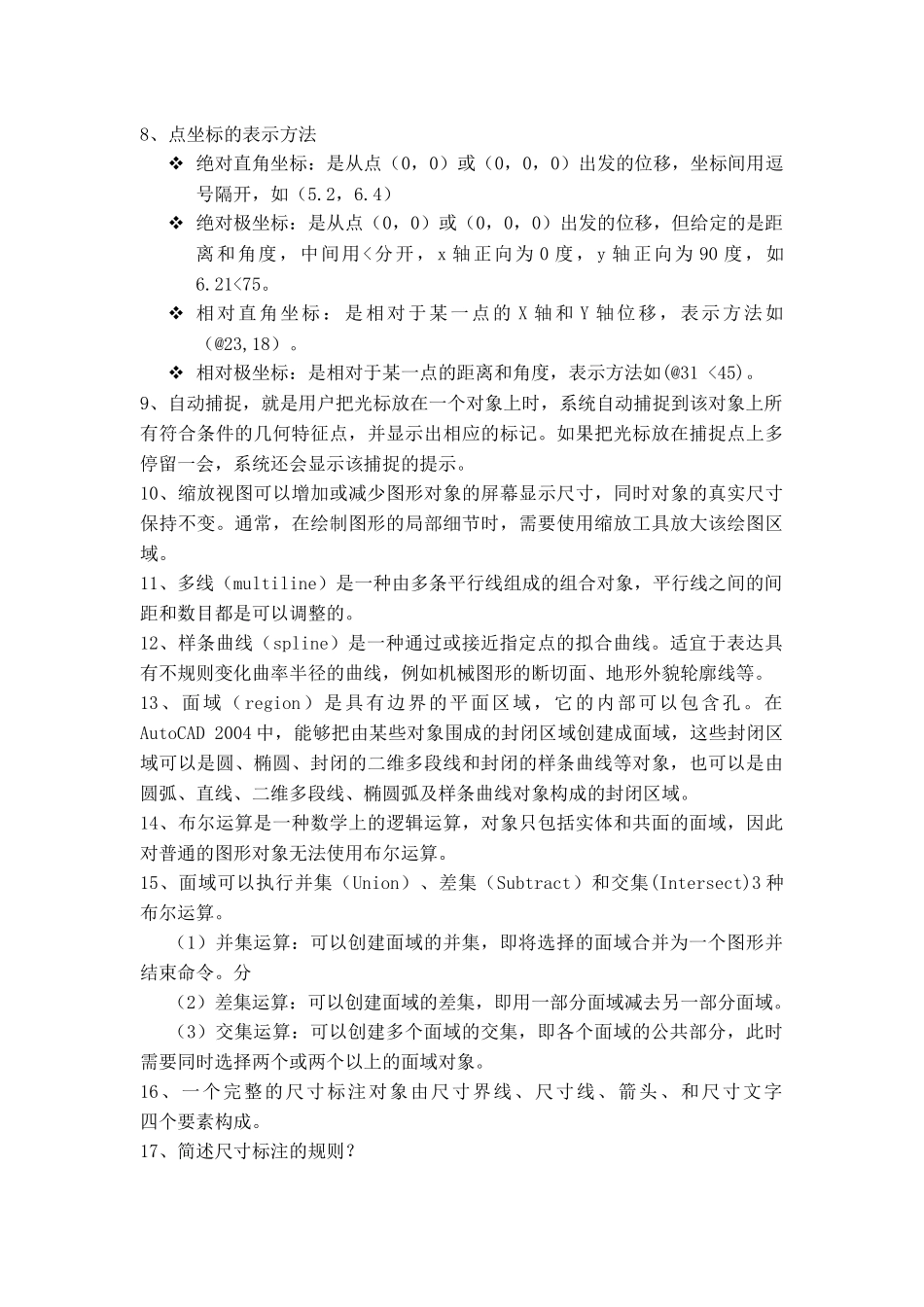

1、计算机辅助设计(Computer Aided Design，简称 CAD)是利用计算机的计算功能和高效的图形处理能力，对产品进行辅助设计分析、修改和优化。它综合了计算机知识和工程制图知识，并且随着计算机硬件性能和软件功能的不断提高而逐渐完善。2、AutoCAD 是由美国 Autodesk 公司开发的通用计算机辅助设计软件包。他具有易于掌握、使用方便、体系结构开放等优点，并能够绘制平面图形与三维图形、标注尺寸、渲染图形以及打印输出图纸。3、AutoCAD 的基本功能？（1）绘制图形 基本图形、平面图形转换为三维图形、三维图形。（2）标注尺寸 提供了线性、半径和角度 3 种基本的标注类型（3）渲染图形 运用几何图形、光源和材质，将模型渲染为具有真实感的图象。（4）打印图形 可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。4、AutoCAD 2004 的界面标题栏、菜单栏与快捷菜单、工具栏、绘图窗口、命令行与文本窗口、状态栏5、点对象有单点、多点、定数等分、定距等分 4 种。6、绘制一定角度直线：@100<30 表示到上一点的长度为 100，角度为 30°。7、坐标（x,y）是最基本的点表示方法。 坐标系世界坐标系（WCS）和用户坐标系（UCS）两种，用户可以通过（x,y）来精确定位点。默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系 WCS。用户需要修改坐标系的原点和方向，这时世界坐标系变为用户坐标系 UCS。8、点坐标的表示方法 绝对直角坐标：是从点（0，0）或（0，0，0）出发的位移，坐标间用逗号隔开，如（5.2，6.4） 绝对极坐标：是从点（0，0）或（0，0，0）出发的位移，但给定的是距离和角度，中间用<分开，x 轴正向为 0 度，y 轴正向为 90 度，如6.21<75。 相对直角坐标： 是相对于某一点的 X 轴和 Y 轴位移，表示方法如（@23,18）。 相对极坐标：是相对于某一点的距离和角度，表示方法如(@31 <45)。9、自动捕捉，就是用户把光标放在一个对象上时，系统自动捕捉到该对象上所有符合条件的几何特征点，并显示出相应的标记。如果把光标放在捕捉点上多停留一会，系统还会显示该捕捉的提示。10、缩放视图可以增加或减少图形对象的屏幕显示尺寸，同时对象的真实尺寸保持不变。通常，在绘制图形的局部细节时，需要使用缩放工具放大该绘图区域。11、多线（multiline）是一种由多条平行线组成的组合对象，平行线之间的间距和数目都是可以调整的。12、样条曲线（spline）是一种通过或接近指定点的拟...
