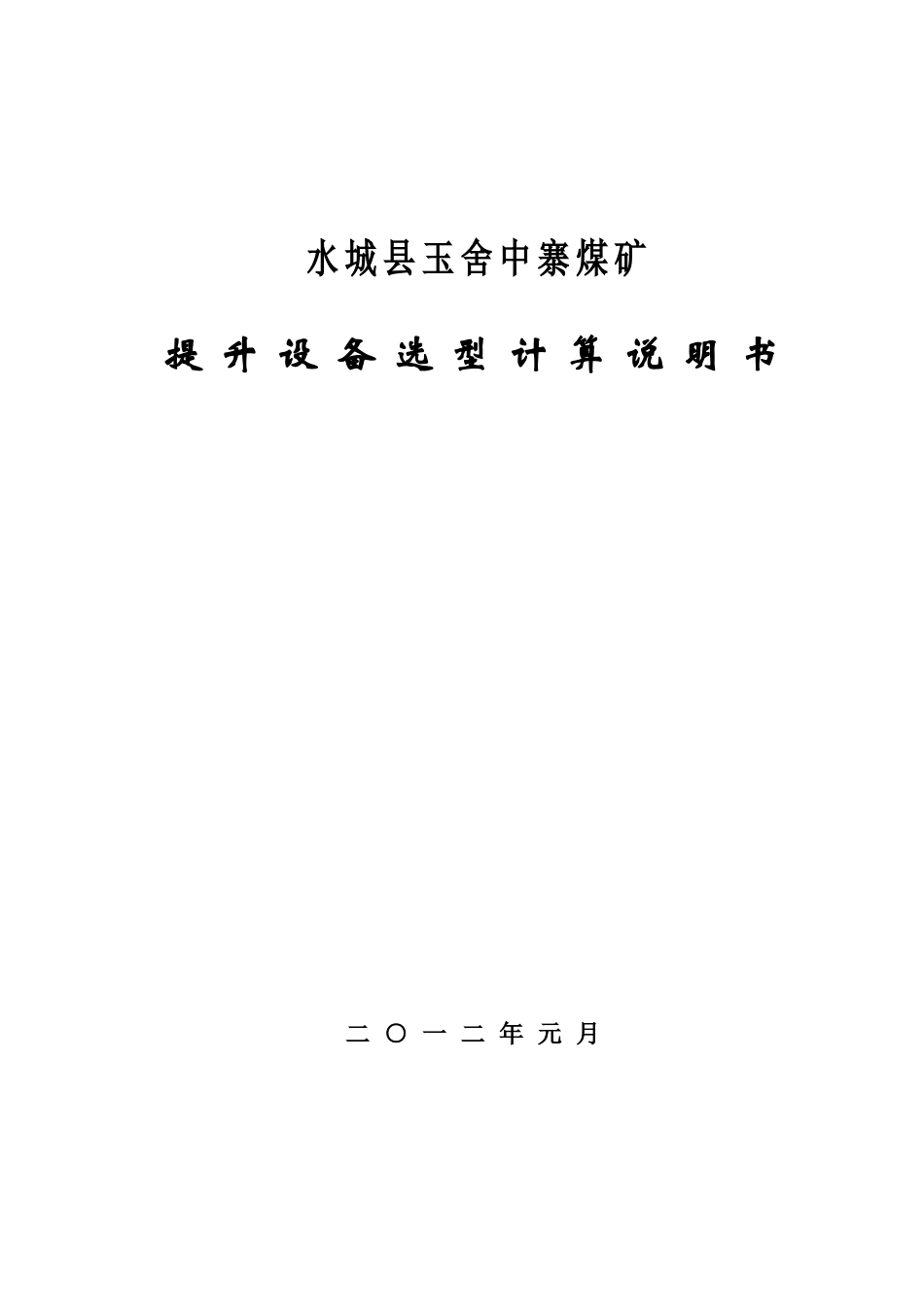

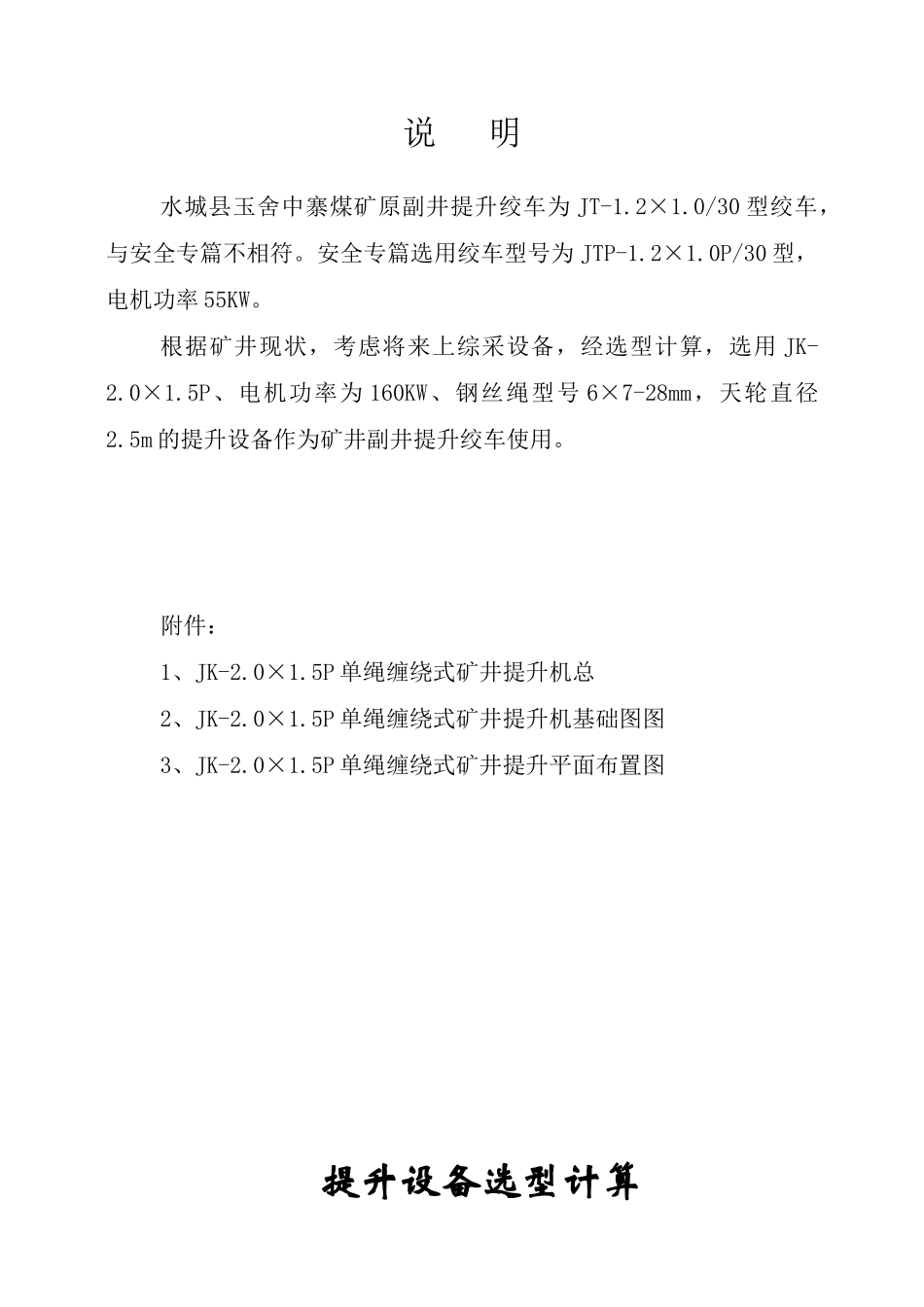

水 城 县 玉 舍 中 寨 煤 矿提 升 设 备 选 型 计 算 说 明 书二 ○ 一 二 年 元 月说 明水城县玉舍中寨煤矿原副井提升绞车为 JT-1.2×1.0/30 型绞车，与安全专篇不相符。安全专篇选用绞车型号为 JTP-1.2×1.0P/30 型，电机功率 55KW。根据矿井现状，考虑将来上综采设备，经选型计算，选用 JK-2.0×1.5P、电机功率为 160KW、钢丝绳型号 6×7-28mm，天轮直径2.5m 的提升设备作为矿井副井提升绞车使用。附件：1、JK-2.0×1.5P 单绳缠绕式矿井提升机总2、JK-2.0×1.5P 单绳缠绕式矿井提升机基础图图3、JK-2.0×1.5P 单绳缠绕式矿井提升平面布置图提升设备选型计算一、确定提升装置矿井采用斜井开拓方式，地面布置了三个井筒，即：主斜井、副斜井和回风斜井。该矿采面采用刮板机运输，采面运输巷采用刮板转载机和胶带机运输，一区段运输石门采用机轨合一运输，一区段轨道石门采用调度绞车运输。主斜井设计采用胶带机运输煤炭；副斜井采用提升绞车单钩串车提升及运输，担负矿井设备、材料、矸石运输，人员升降采用架空乘人装置。1、副斜井提升绞车绞车设计依据提升设计有关参数如下：（1）井筒倾角 α=26о，斜长 215m；（2）车场形式：上、下部均为平车场，中部甩车场；（3）工作制度：每年 330 天，每天“四•六”工作制，三班提升；（4）提升量：最大班下井人数 60 人，矸石 22.8t/班（按年产量的 15％计），设备 3 次/班、材料 3 次/班，炸药及雷管各 1 次/班，其它 5 次/班； （5）提升容器及提升最大设备重量：MF1.1－6A 型矿车（容积 1.1m3，自重600kg，最大载货重量 m 矸＝ψρV＝(0.96×1.6×1.1)＝1.700t）,配备 45 辆;MC1－6A型材料车，配备 20 辆;MPC3－6 型平板车（自重 530Kg，最大载重量 6.5t),配备 5 辆；考虑到下一步上综采支架，经周边综采已成功上的矿井情况，综采支架预选重 12吨重的掩护式支架；平板车加扣件选用总重 1.5 吨，计 13.5 吨重。绞车的选型按 13.5吨的最大提升重量进行计算。（6）副斜井铺设 18kg/m 的轨道，600mm 轨距，采用水泥轨枕。2、一次提升量和串车矿车数的确定（1）提升斜长L=Ld+Ls+Lk=215+50=265(m)式中: Ld—井底车道长度,取 25m(m)；Ls—井筒斜长(m),215mLk—从井口到栈桥尾车停车点的长度(m),取 25m（2）速度图参数的确定1）最大提升速度 Vm，取 2.4m/s；2）初加速度 a0≤0.3m/s²；3）车场内速度:甩车场 v0≤1.5m/...
