1A413020 建筑装饰装修材料的特性与应用P51VIP免费

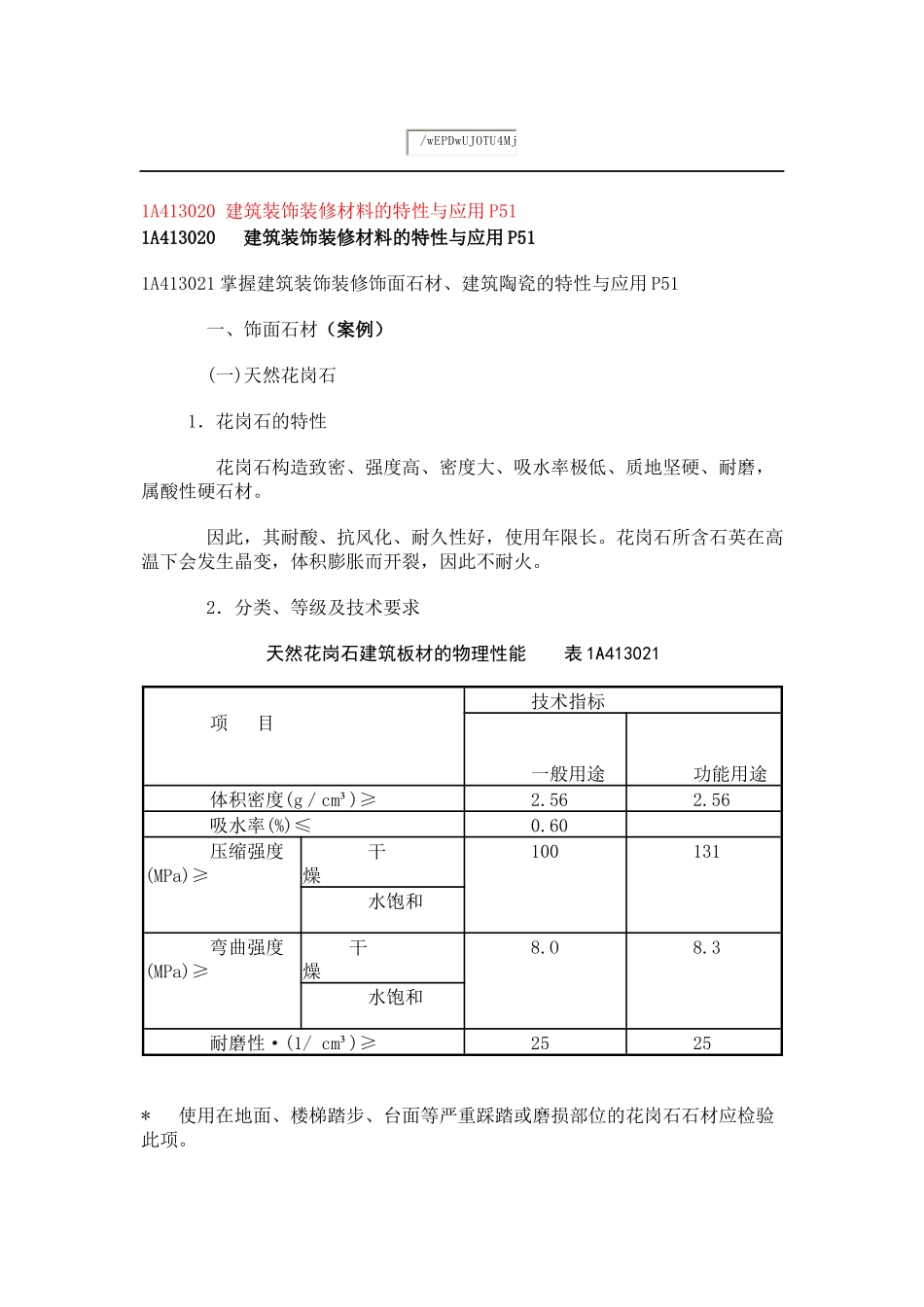

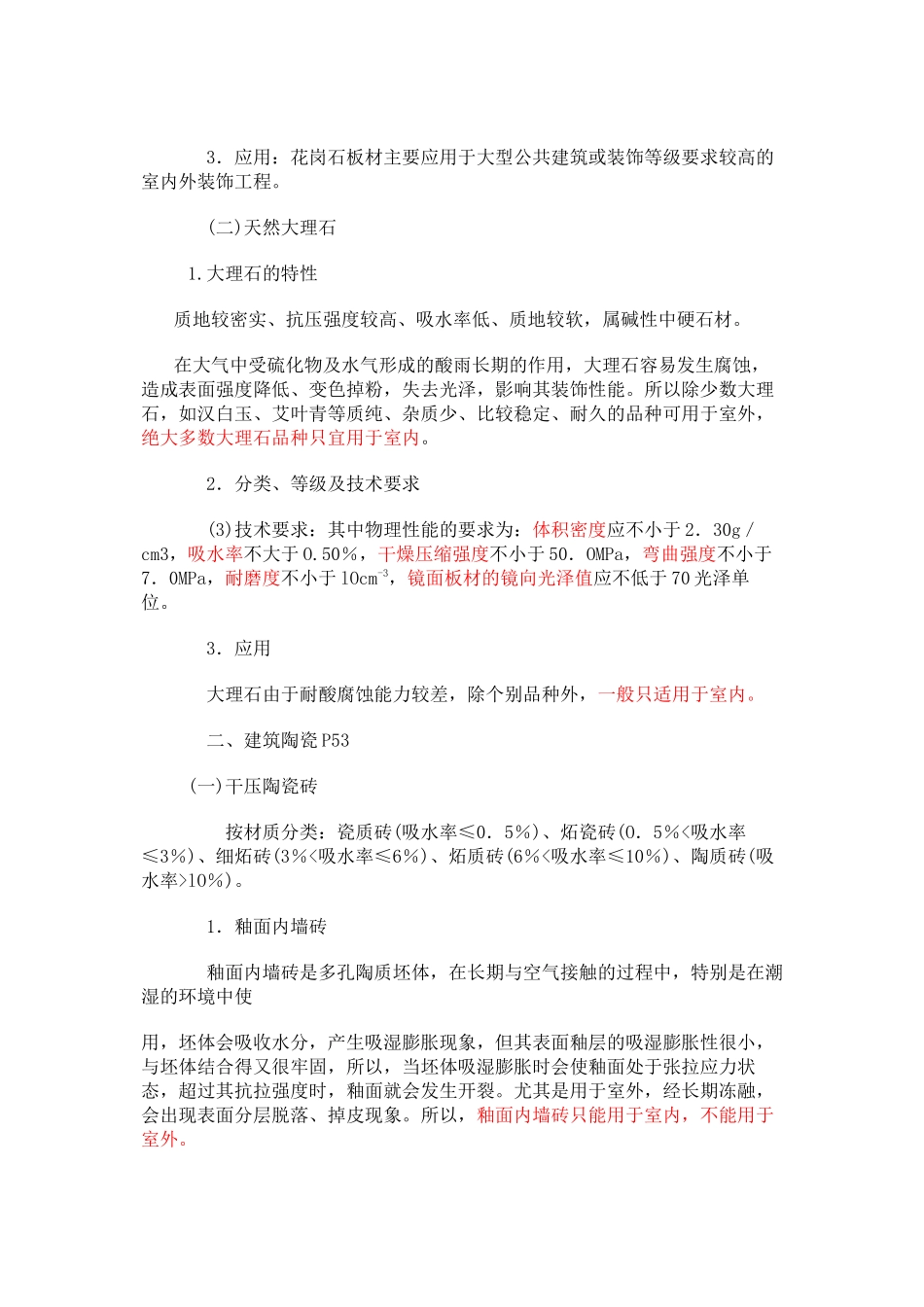

1A413020 建筑装饰装修材料的特性与应用 P511A413020 建筑装饰装修材料的特性与应用 P511A413021 掌握建筑装饰装修饰面石材、建筑陶瓷的特性与应用 P51 一、饰面石材（案例） (一)天然花岗石 1．花岗石的特性 花岗石构造致密、强度高、密度大、吸水率极低、质地坚硬、耐磨，属酸性硬石材。 因此，其耐酸、抗风化、耐久性好，使用年限长。花岗石所含石英在高温下会发生晶变，体积膨胀而开裂，因此不耐火。 2．分类、等级及技术要求天然花岗石建筑板材的物理性能 表 1A413021 项 目 技术指标 一般用途 功能用途 体积密度(g／cm³)≥ 2.56 2.56 吸水率(%)≤ 0.60 压缩强度(MPa)≥ 干 燥 100 131 水饱和 弯曲强度(MPa)≥ 干 燥 8.O 8.3 水饱和 耐磨性·(1/ cm³)≥ 25 25 * 使用在地面、楼梯踏步、台面等严重踩踏或磨损部位的花岗石石材应检验此项。/wEPDwUJOTU4Mj 3．应用：花岗石板材主要应用于大型公共建筑或装饰等级要求较高的室内外装饰工程。 (二)天然大理石 1.大理石的特性质地较密实、抗压强度较高、吸水率低、质地较软，属碱性中硬石材。在大气中受硫化物及水气形成的酸雨长期的作用，大理石容易发生腐蚀，造成表面强度降低、变色掉粉，失去光泽，影响其装饰性能。所以除少数大理石，如汉白玉、艾叶青等质纯、杂质少、比较稳定、耐久的品种可用于室外，绝大多数大理石品种只宜用于室内。 2．分类、等级及技术要求 (3)技术要求：其中物理性能的要求为：体积密度应不小于 2．30g／cm3，吸水率不大于 O.50％，干燥压缩强度不小于 50．OMPa，弯曲强度不小于7．0MPa，耐磨度不小于 lOcm-3，镜面板材的镜向光泽值应不低于 70 光泽单位。 3．应用 大理石由于耐酸腐蚀能力较差，除个别品种外，一般只适用于室内。 二、建筑陶瓷 P53 (一)干压陶瓷砖 按材质分类：瓷质砖(吸水率≤0．5％)、炻瓷砖(O．5％<吸水率≤3％)、细炻砖(3％<吸水率≤6％)、炻质砖(6％<吸水率≤10％)、陶质砖(吸水率>lO％)。 1．釉面内墙砖 釉面内墙砖是多孔陶质坯体，在长期与空气接触的过程中，特别是在潮湿的环境中使用，坯体会吸收水分，产生吸湿膨胀现象，但其表面釉层的吸湿膨胀性很小，与坯体结合得又很牢固，所以，当坯体吸湿膨胀时会使釉面处于张拉应力状态，超过其抗拉强度时，釉面就会发生开裂。尤其是用于室外，经长期冻融，会出现表面分层脱落、掉皮现象。所以，釉面内墙砖只能用于室内，不能用于室外...
