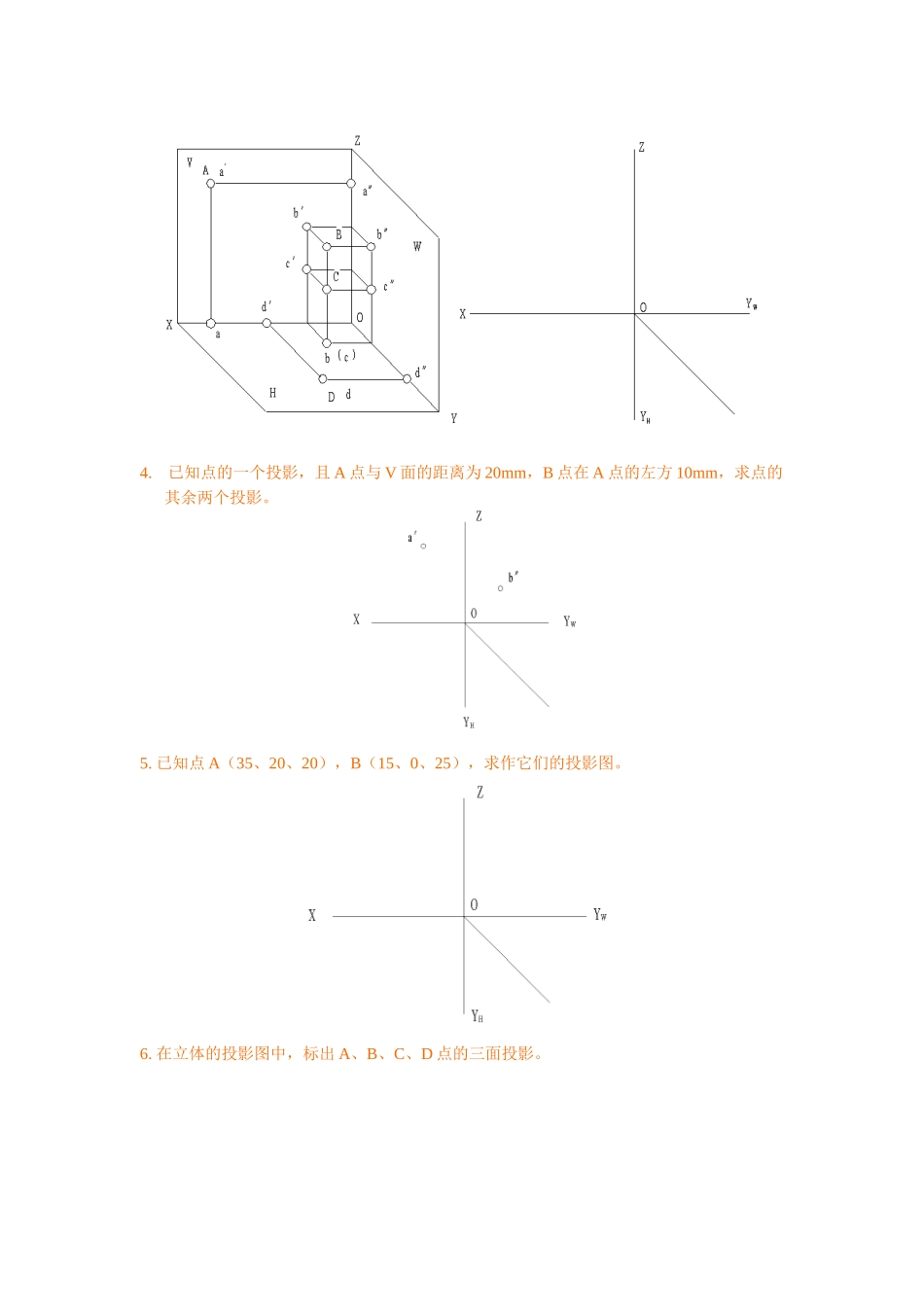

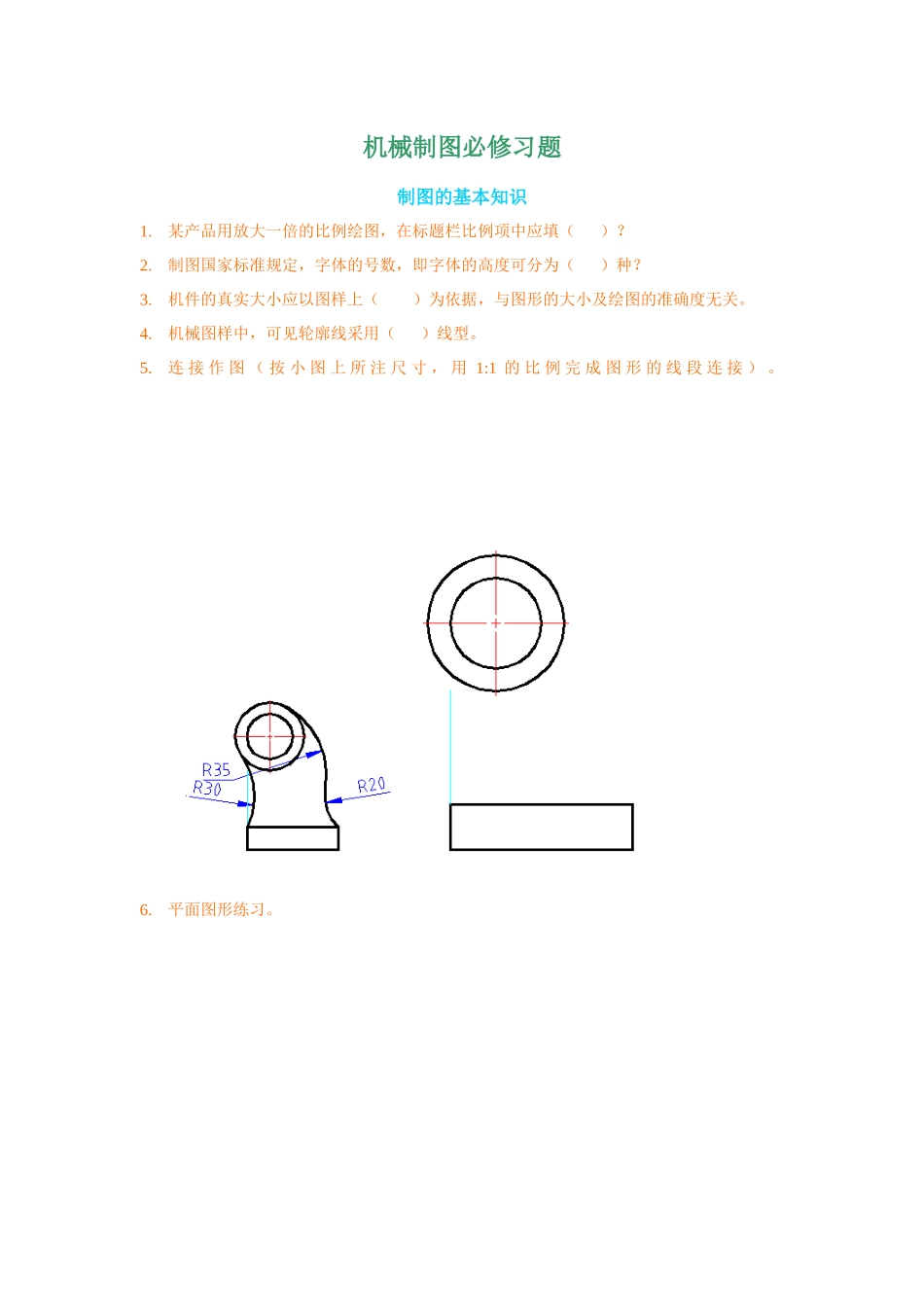

机械制图必修习题制图的基本知识1.某产品用放大一倍的比例绘图，在标题栏比例项中应填（ ）？2.制图国家标准规定，字体的号数，即字体的高度可分为（ ）种？3.机件的真实大小应以图样上（ ）为依据，与图形的大小及绘图的准确度无关。4.机械图样中，可见轮廓线采用（ ）线型。5.连 接 作 图 （ 按 小 图 上 所 注 尺 寸 ， 用 1:1 的 比 例 完 成 图 形 的 线 段 连 接 ） 。 6.平面图形练习。 （1）（2）点的投影1.什么是正投影法？2.正投影法的基本特性是（ ）、（ ）、（ ）。3.已知各点的空间位置，画出其投影图（尺寸由立体图量取，并取整）。4.已知点的一个投影，且 A 点与 V 面的距离为 20mm，B 点在 A 点的左方 10mm，求点的其余两个投影。 5. 已知点 A（35、20、20），B（15、0、25），求作它们的投影图。6. 在立体的投影图中，标出 A、B、C、D 点的三面投影。直线的投影1.投影面平行面的投影特性是什么？2.投影面垂直面的投影特性有哪些？3.如何利用直角三角形法求直线的实长和实际夹角？4.直角投影定理的内容是什么？5.已知直线 AB 为水平线，CD 为正平线，试完成直线的三面投影。6. 根据立体上已有直线的两投影，完成其第三投影，并说明直线的类型。7. 在投影图中标出直线 AB、CD、EF 的正确投影，并判断直线的类型。平面的投影1.什么是投影面垂直面？其投影特性是什么？2.什么是投影面平行面？其投影特性是什么？3.如何判定直线或点属于一个平面？4.说明立体上各平面的类型。5. 判断 K 点是否在平面 ABC 上。6. 已知△ABC 与两直线 DE、FG 平行，求△ABC 的正面投影。7. 过点 A 作一直线与直线 BC 相交，并平行于 ΔDEF。8. 根据立体图标出平面的其他两个投影并判断平面的类型。三视图1.画三视图的基本原则是什么？2.已知基本体的两个视图，求其第三视图。 3.已知立体图补画第三视图。4.根据立体图补画视图中缺少的线。 5.根据以下几个实体的立体图画出其三视图。 截交线1.截交线是如何形成的，它有什么性质？2.平面体截交线的形状特性及其求解方法是什么？3.曲面体截交线的形状特性及其求解方法是什么？4.求作截切体的左视图，并补全其俯视图。5. 补画圆柱体被切割后的水平投影。相贯线1.相贯线是如何形成的，常用的求解方法有哪些？2.补全图中所缺的线。3.求两个圆柱的相贯线。轴测图1.轴测图的参数是如何定义的？2.根据三视图画出轴测图。组合...
