GC-04-06-石油化工电气设备检修规程(DOC32页)VIP免费

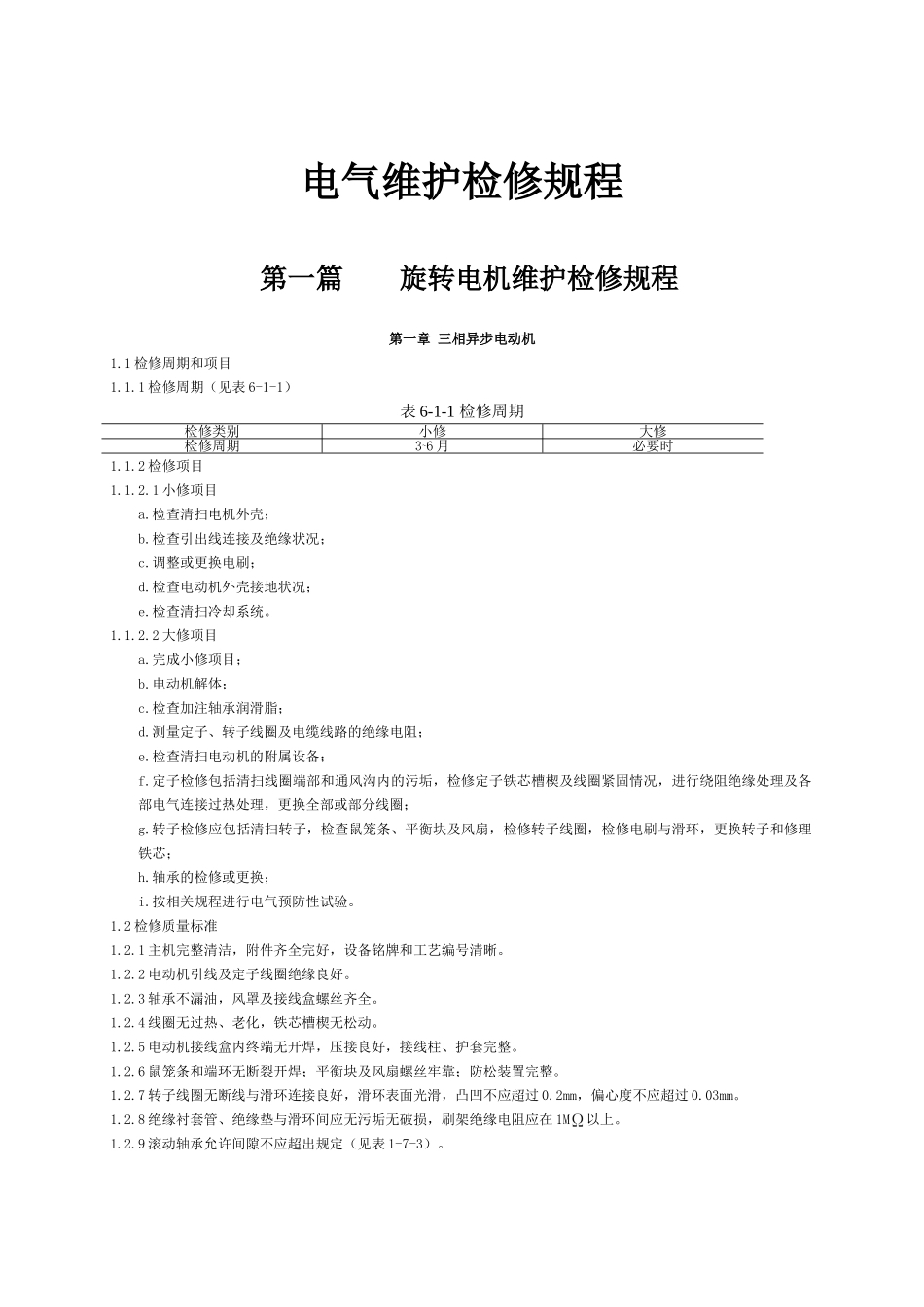

GC-04-06-石油化工电气设备检修规程(DOC32页)_第1页
1/28

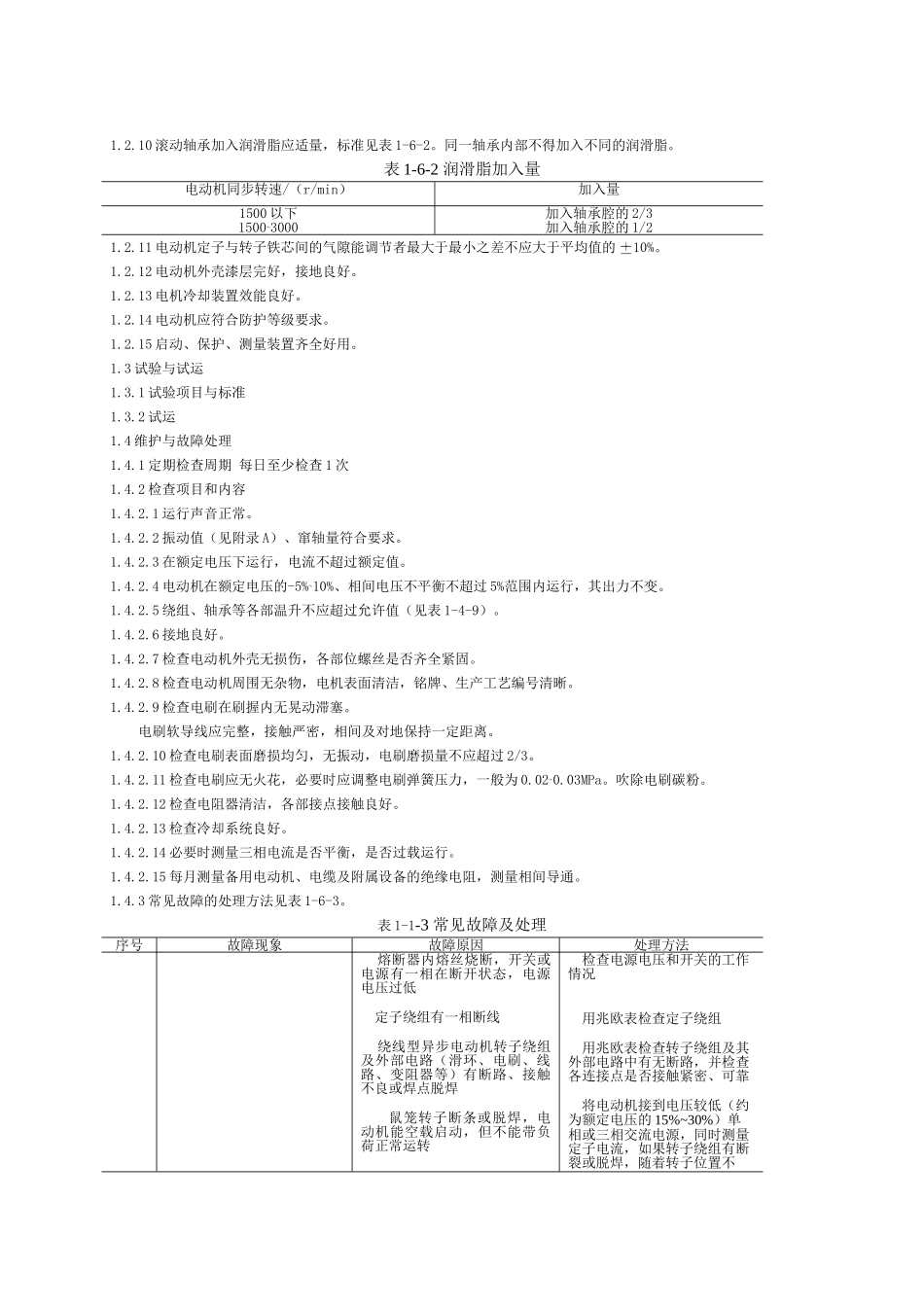

GC-04-06-石油化工电气设备检修规程(DOC32页)_第2页
2/28

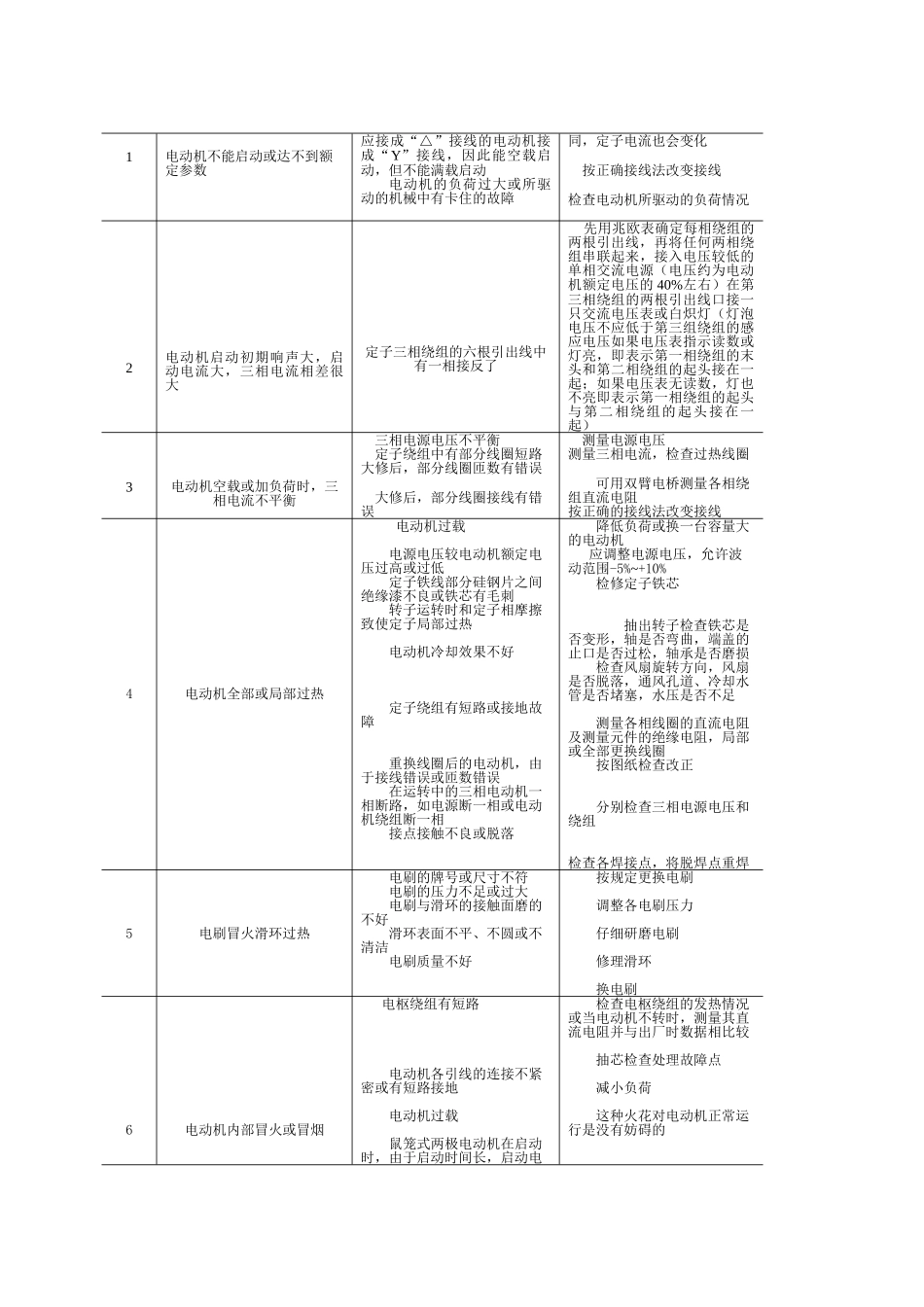

GC-04-06-石油化工电气设备检修规程(DOC32页)_第3页
3/28
电气维护检修规程 第一篇 旋转电机维护检修规程第一章 三相异步电动机1.1 检修周期和项目1.1.1 检修周期(见表 6-1-1)表 6-1-1 检修周期检修类别小修大修检修周期3~6 月必要时1.1.2 检修项目1.1.2.1 小修项目a.检查清扫电机外壳;b.检查引出线连接及绝缘状况;c.调整或更换电刷;d.检查电动机外壳接地状况;e.检查清扫冷却系统。1.1.2.2 大修项目a.完成小修项目;b.电动机解体;c.检查加注轴承润滑脂;d.测量定子、转子线圈及电缆线路的绝缘电阻;e.检查清扫电动机的附属设备;f.定子检修包括清扫线圈端部和通风沟内的污垢,检修定子铁芯槽楔及线圈紧固情况,进行绕阻绝缘处理及各部电气连接过热处理,更换全部或部分线圈;g.转子检修应包括清扫转子,检查鼠笼条、平衡块及风扇,检修转子线圈,检修电刷与滑环,更换转子和修理铁芯;h.轴承的检修或更换;i.按相关规程进行电气预防性试验。1.2 检修质量标准1.2.1 主机完整清洁,附件齐全完好,设备铭牌和工艺编号清晰。1.2.2 电动机引线及定子线圈绝缘良好。1.2.3 轴承不漏油,风罩及接线盒螺丝齐全。1.2.4 线圈无过热、老化,铁芯槽楔无松动。1.2.5 电动机接线盒内终端无开焊,压接良好,接线柱、护套完整。1.2.6 鼠笼条和端环无断裂开焊;平衡块及风扇螺丝牢靠;防松装置完整。1.2.7 转子线圈无断线与滑环连接良好,滑环表面光滑,凸凹不应超过 0.2mm,偏心度不应超过 0.03mm。1.2.8 绝缘衬套管、绝缘垫与滑环间应无污垢无破损,刷架绝缘电阻应在 1M以上。1.2.9 滚动轴承允许间隙不应超出规定(见表 1-7-3)。1.2.10 滚动轴承加入润滑脂应适量,标准见表 1-6-2。同一轴承内部不得加入不同的润滑脂。表 1-6-2 润滑脂加入量电动机同步转速/(r/min)加入量1500 以下1500~3000加入轴承腔的 2/3加入轴承腔的 1/21.2.11 电动机定子与转子铁芯间的气隙能调节者最大于最小之差不应大于平均值的10%。1.2.12 电动机外壳漆层完好,接地良好。1.2.13 电机冷却装置效能良好。1.2.14 电动机应符合防护等级要求。1.2.15 启动、保护、测量装置齐全好用。1.3 试验与试运1.3.1 试验项目与标准1.3.2 试运1.4 维护与故障处理1.4.1 定期检查周期 每日至少检查 1 次1.4.2 检查项目和内容1.4.2.1 运行声音正常。1.4.2.2 振动值(见附录 A)、窜轴量符合要求。1.4.2.3 在额定电压下运行,电流不超过额定值。1.4.2.4 电动机在额定电压的-5%~10%、相间电压不平衡不超...
