XXXXXLTE室内分布覆盖工程设计方案[XXXX1110]VIP免费

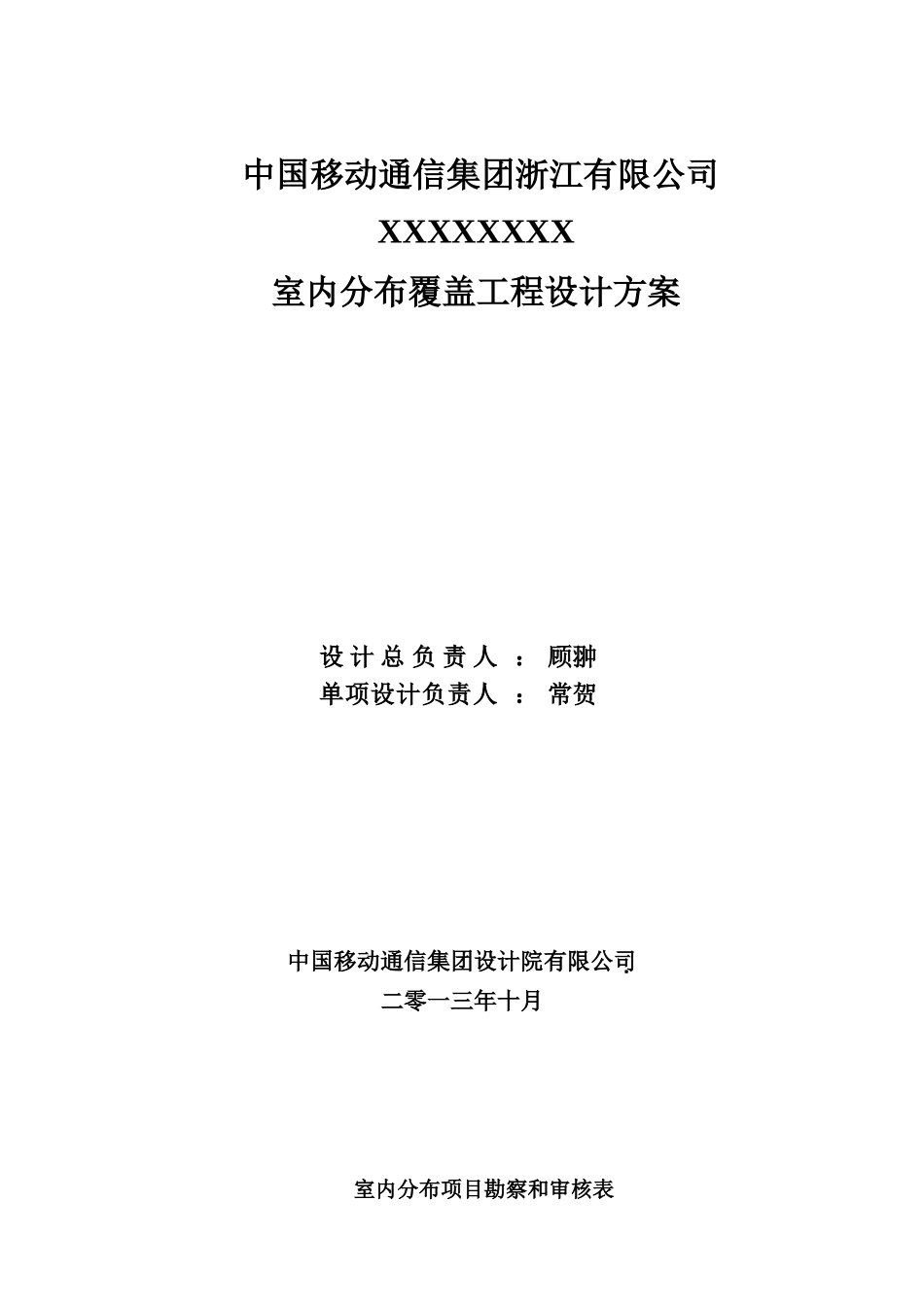

中国移动通信集团浙江有限公司XXXXXXXX室内分布覆盖工程设计方案 设 计 总 负 责 人 ： 顾翀单项设计负责人 ： 常贺 中国移动通信集团设计院有限公司二零一三年十月室内分布项目勘察和审核表项目概况：工程名称：XXXXXX LTE 室内分布覆盖工程 项目编号：TXJX13072301L项目地址：桐乡市梧桐街道复兴路西侧桐秦桥港南 楼宇性质：商住楼 勘测时间： 2013-07-05 勘察人员及联系方式：张涛 656432 楼宇层数：地上 11 层 总建筑面积：约 20650 平方米 覆盖面积：约 20650 平方米 电梯数：6 部 经纬度：E: 120.538712 N: 30.640215GSM 部分：信号源类型：BBU+RRH （ 900+1800 ） 载频配置： S3333 分区方式：4 个小区 系统方式 ：与 TD 合路共用室分系统 系统类型：BBU+RRH+ 室内分布系统 基站位置：XXXXXXX 基站 (XXXXX) 设计边缘场强（dBm）：7 层以下楼层≥ -75dBm ， 7 层以上楼层≥ -75dBm ，电梯和地下室≥ - 80dBm 天线总数：新增天线 XX 个 (XX 个全向吸顶天线， XX 个定向板状天线 ) ，利旧天线 XX 个（ XX 个全向吸顶天线， XX 个定向板状天线） TD-SCDMA 部分： 信号源类型： 信号源配置： 分区方式： 系统方式 ： 合路共用 2G 室内分布（采用单通道） BBU 位置： 设计边缘场强（dBm）： 楼层≥ -80dBm ，地下室和电梯≥ -85 dBm 天线总数： 后备电源方式： TD-LTE 部分：信号源类型： 信号源配置： O1 分区方式： 系统方式： BBU 位置： 设计边缘场强（dBm） 楼层≥ -100dBm ，地下室和电梯≥ -105 dBm 天线总数： 2G 采用分布系统方式：□ 纯无源 □ 射频放大 □光纤 □ 其它 有源设备数量：4 台 TD-SCDMA 采用分布系统方式：□ 纯无源 □射频放大 □光纤 □ 其它 有源设备数量： RRU 0 台 安装位置： TD-LTE 采用分布系统方式：□ 纯无源 □射频放大 □光纤 □ 其它 有源设备数量： RRU 0 台 ( 利旧 RRU XX 台 新增 RRU XX 台 ) 安装位置： 电梯覆盖方式：□ 电梯井定向天线覆盖 □电梯厅全向天线覆盖 □其它后备电源方式：□ 普通壁挂式开关电源 □复合型开关电源 □机房高压直流远供 □无方案审核意见： 签名： 日期/时间：业主协调信息表项目内容业主意见备注业主联系姓名： 程梁职位：电话：手机：业主协调人：姓名： 电话：手机：机房位置： ...
