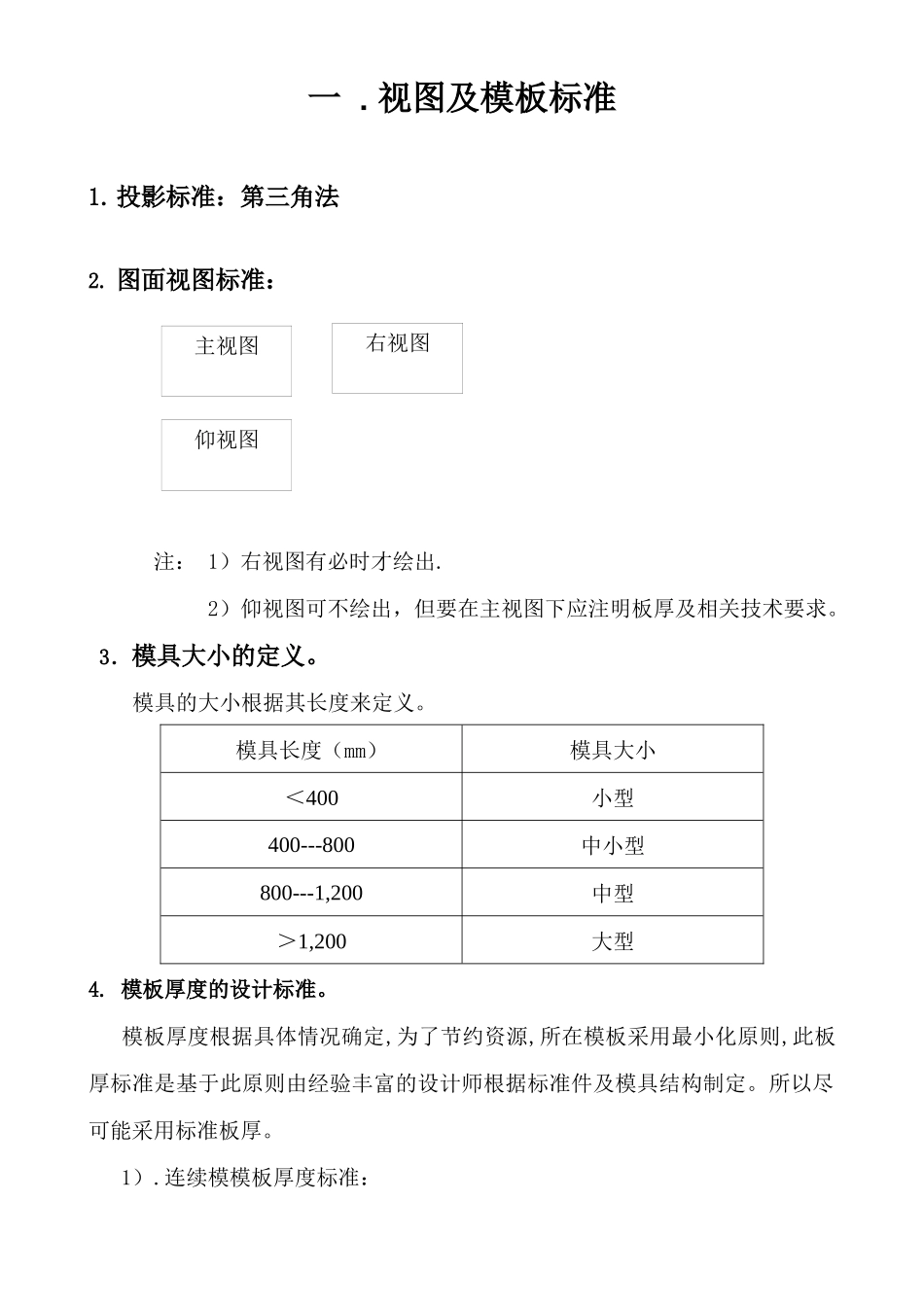

PC工程处五金模具设计教程_第1页
1/40

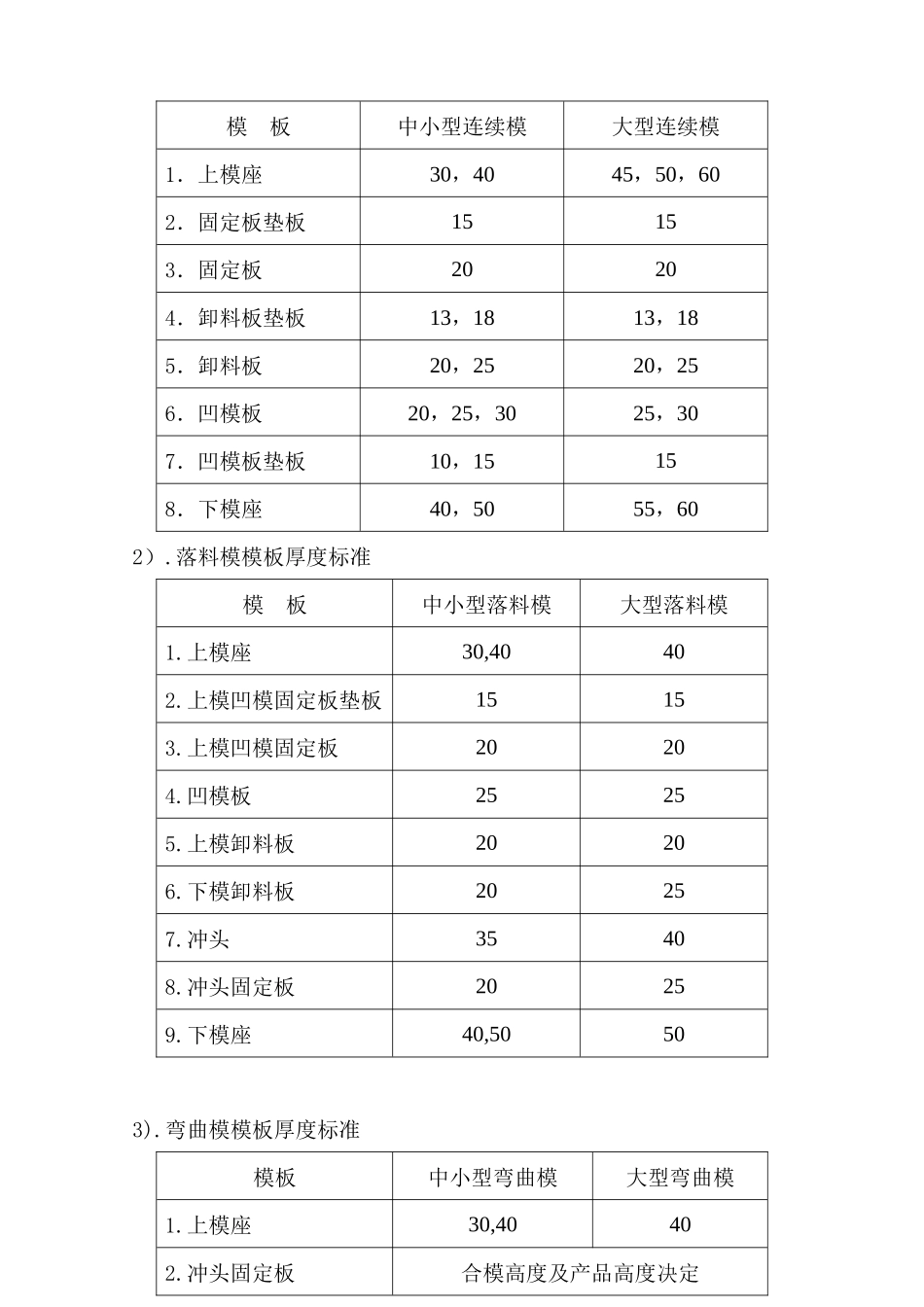

PC工程处五金模具设计教程_第2页
2/40

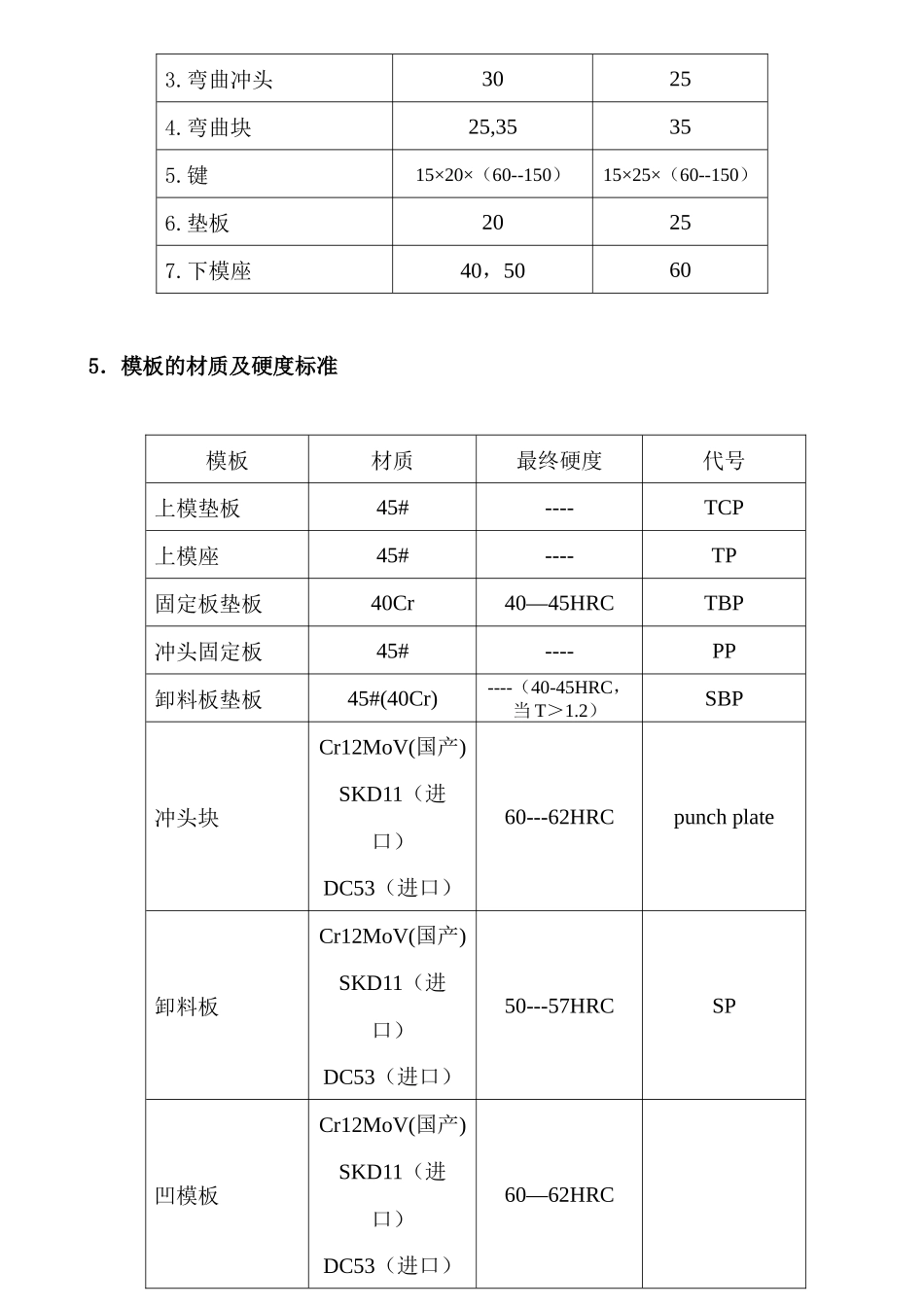

PC工程处五金模具设计教程_第3页
3/40
一 . 视图及模板标准1.投影标准:第三角法2. 图面视图标准:注: 1)右视图有必时才绘出. 2)仰视图可不绘出,但要在主视图下应注明板厚及相关技术要求。 3.模具大小的定义。模具的大小根据其长度来定义。模具长度(mm)模具大小<400小型400---800中小型800---1,200中型>1,200大型4. 模板厚度的设计标准。 模板厚度根据具体情况确定,为了节约资源,所在模板采用最小化原则,此板厚标准是基于此原则由经验丰富的设计师根据标准件及模具结构制定。所以尽可能采用标准板厚。 1).连续模模板厚度标准:主视图右视图仰视图模 板中小型连续模大型连续模1.上模座30,4045,50,602.固定板垫板15153.固定板20204.卸料板垫板13,1813,185.卸料板20,2520,256.凹模板20,25,3025,307.凹模板垫板10,15158.下模座40,5055,602).落料模模板厚度标准模 板中小型落料模大型落料模1.上模座30,40402.上模凹模固定板垫板15153.上模凹模固定板20204.凹模板25255.上模卸料板20206.下模卸料板20257.冲头35408.冲头固定板20259.下模座40,50503).弯曲模模板厚度标准模板中小型弯曲模大型弯曲模1.上模座30,40402.冲头固定板合模高度及产品高度决定3.弯曲冲头30254.弯曲块25,35355.键15×20×(60--150)15×25×(60--150)6.垫板20257.下模座40,50605.模板的材质及硬度标准模板材质最终硬度代号上模垫板45#----TCP上模座45#----TP固定板垫板40Cr40—45HRCTBP冲头固定板45#----PP卸料板垫板45#(40Cr)----(40-45HRC,当 T>1.2) SBP冲头块Cr12MoV(国产) SKD11(进口)DC53(进口)60---62HRCpunch plate卸料板Cr12MoV(国产) SKD11(进口)DC53(进口)50---57HRCSP凹模板Cr12MoV(国产) SKD11(进口)DC53(进口)60—62HRC凹模垫板40Cr40—45HRC下模座45#----模脚45#或 A3----气垫板45#----另外,如果凹模上所有切料均采用镶块形式,则凹模板可用硬度为 40---45HRC 的 40Cr 钢,而镶块则采用 60---62HRC 的 Cr12MoV、DC53 或 SKD11。注:为什么保证 DP、SP、SBP、PP 的厚度?因为许多的 PUNCH,DP-INSERT,SP-INSER,的高度应严格控制,且其高度与 DP,SP,SBP,PP 有关,如果一块板的厚度改变,其余相同的板厚 及 PUNCH 、 DP-INSERT 、 SP-INSERT 也 应 跟 着 改 变 , 所 以 应 保 证DP、SP、SBP、PP 的厚度?6.图纸标准 1).所有零件图纸必须使用中兴(A0,A1,A2,A3,A4)标准图框形式。 2)...
