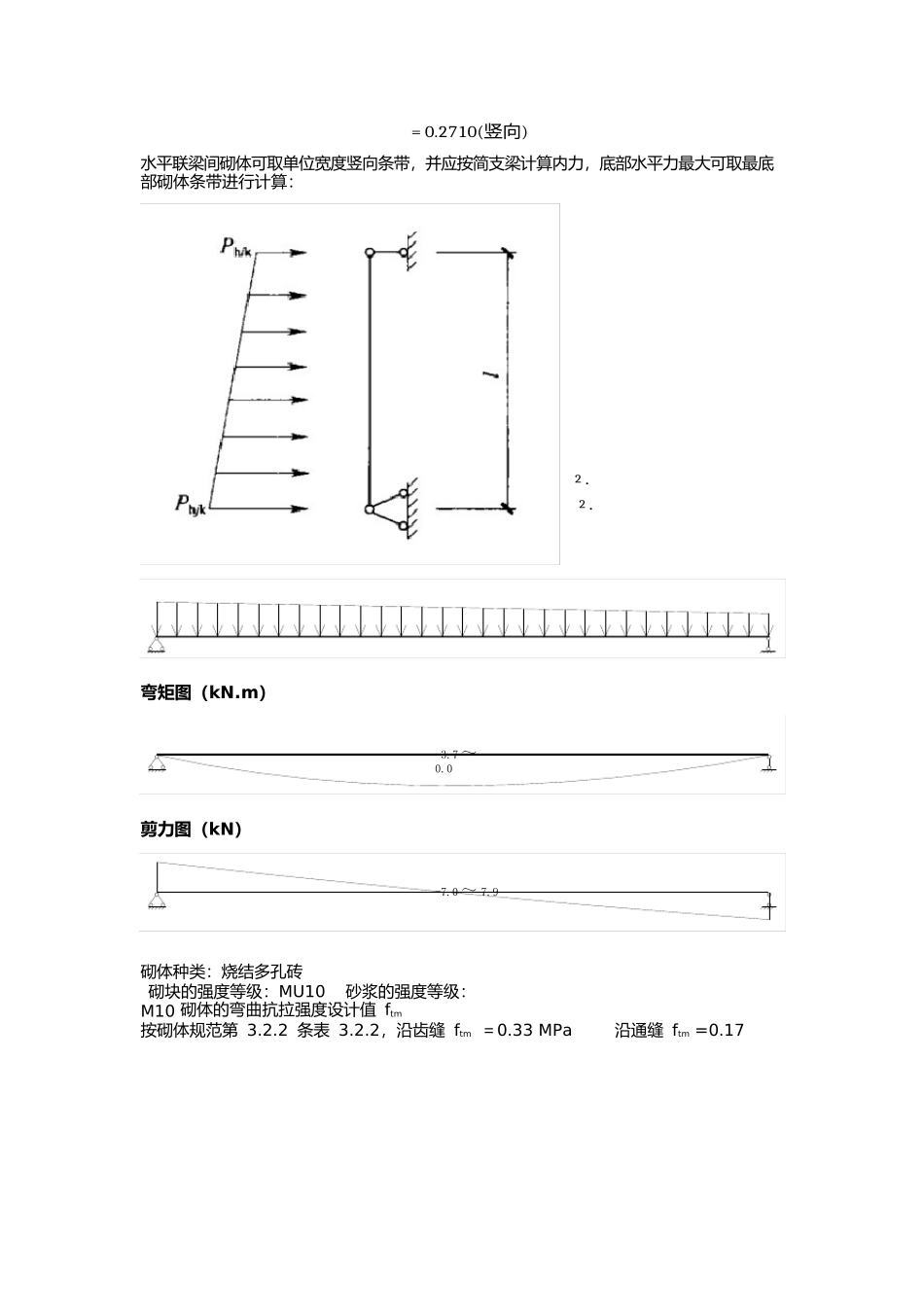

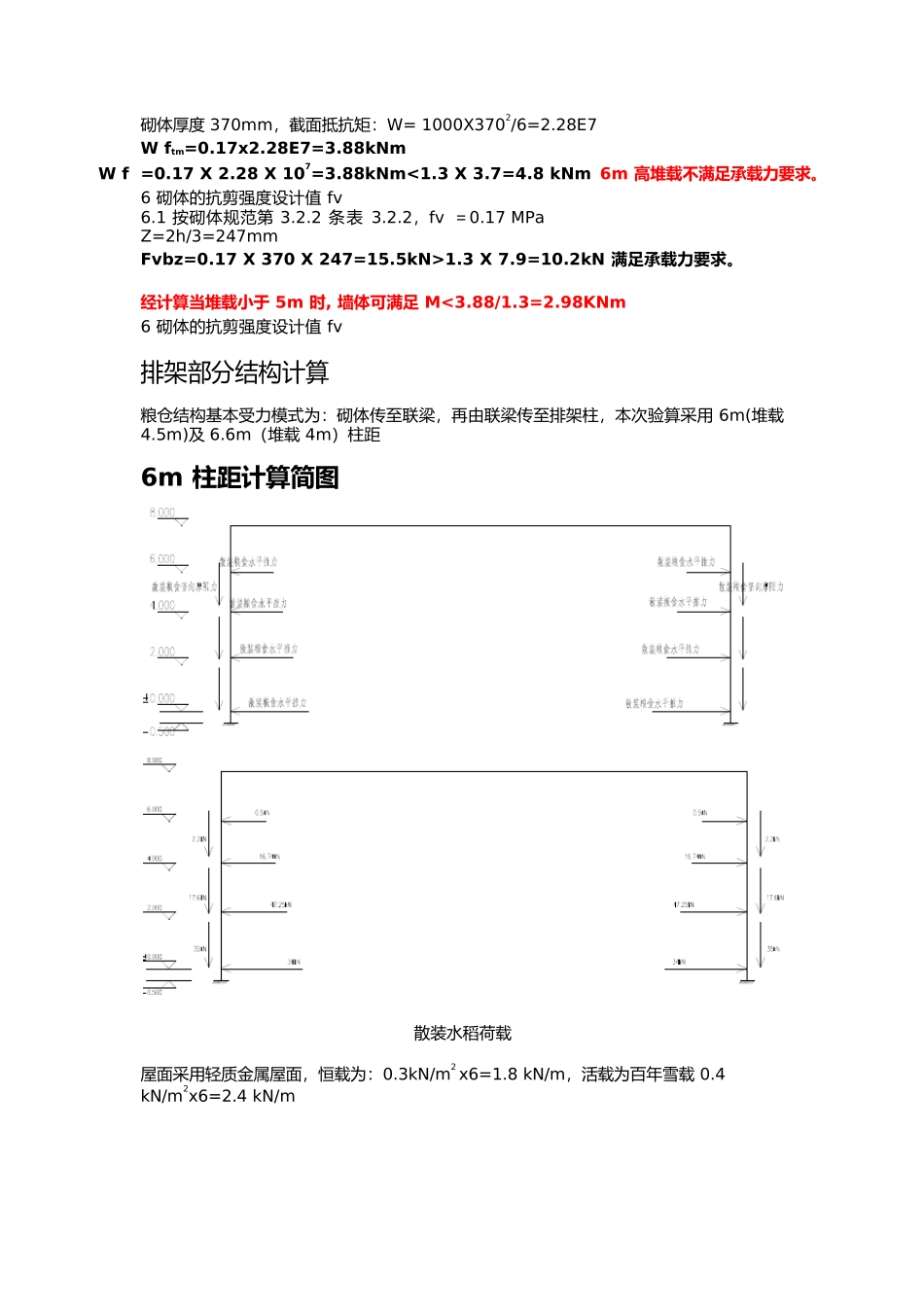

储粮平房仓计算书（容许堆载验算）工程概况本项目为储粮平房仓，项目所在地为扬州某地，整体结构为混凝土排架结构，屋面为钢 结构轻型屋面，墙体为 370mm 厚砌体且由钢筋混凝土柱与水平联梁承重，砌体采用 MU10 多孔砖，MU10 水泥砂浆砌筑，水平联梁间距 2m，储粮种类为散装水稻，堆高 6m，排架 柱距 5.6m~6.0m ，柱高 8m ，跨度为 21.53m，排架基础顶标高为-0.5m，柱混凝土标号为C30 ，钢筋标号 HRB400 ，主受力面分布为 4C22。联梁间砌体承载力验算根据《粮食平房仓设计规范》（GB50320-2014）5.1.6 平堆散装粮食对仓壁的作用如下： 深度 s 处粮食作用于仓壁单位面积上的水平压力标准值ℎ =深度 s 处粮食作用于仓壁单位面积上的竖向摩擦力标准值=其中：2=(1+ √sin( + ))2本仓堆放散装水稻，相关堆料参数如下：= 6/3= 0.5= 0.2447(水平)-3.7～0.0-7.0～ 7.9= 0.2710(竖向)水平联梁间砌体可取单位宽度竖向条带，并应按简支梁计算内力，底部水平力最大可取最底部砌体条带进行计算：6 = 0.2447 × 6 × 6 × 1 = 8.8/2 ∙4 = 0.2447 × 6 × 4 × 1 = 5.87/2 ∙梯形荷载，8.80～5.87kN/m，荷载分布：满布弯矩图（kN.m）剪力图（kN）砌体种类：烧结多孔砖砌块的强度等级：MU10砂浆的强度等级：M10 砌体的弯曲抗拉强度设计值 ftm按砌体规范第 3.2.2 条表 3.2.2，沿齿缝 ftm ＝0.33 MPa沿通缝 ftm =0.17t 砌体厚度 370mm，截面抵抗矩：W= 1000X3702/6=2.28E7W ftm=0.17x2.28E7=3.88kNmW f =0.17 X 2.28 X 107=3.88kNm<1.3 X 3.7=4.8 kNm 6m 高堆载不满足承载力要求。6 砌体的抗剪强度设计值 fv6.1 按砌体规范第 3.2.2 条表 3.2.2，fv ＝0.17 MPa Z=2h/3=247mmFvbz=0.17 X 370 X 247=15.5kN>1.3 X 7.9=10.2kN 满足承载力要求。 经计算当堆载小于 5m 时, 墙体可满足 M<3.88/1.3=2.98KNm6 砌体的抗剪强度设计值 fv排架部分结构计算 粮仓结构基本受力模式为：砌体传至联梁，再由联梁传至排架柱，本次验算采用 6m(堆载4.5m) 及 6.6m（ 堆载 4m）柱距6m 柱距计算简图散装水稻荷载屋面采用轻质金属屋面，恒载为：0.3kN/m2 x6=1.8 kN/m ，活载为百年雪载 0.4 kN/m2x6=2.4 kN/m 联梁间 370 墙体( 墙高 2m)：20x0.37x6x2=88.8kN恒载、活载示意图外墙侧风荷载体形系数分别为 0.8，-0.5，类别 B 类，高度系数为 1.0，50 年基本风...
