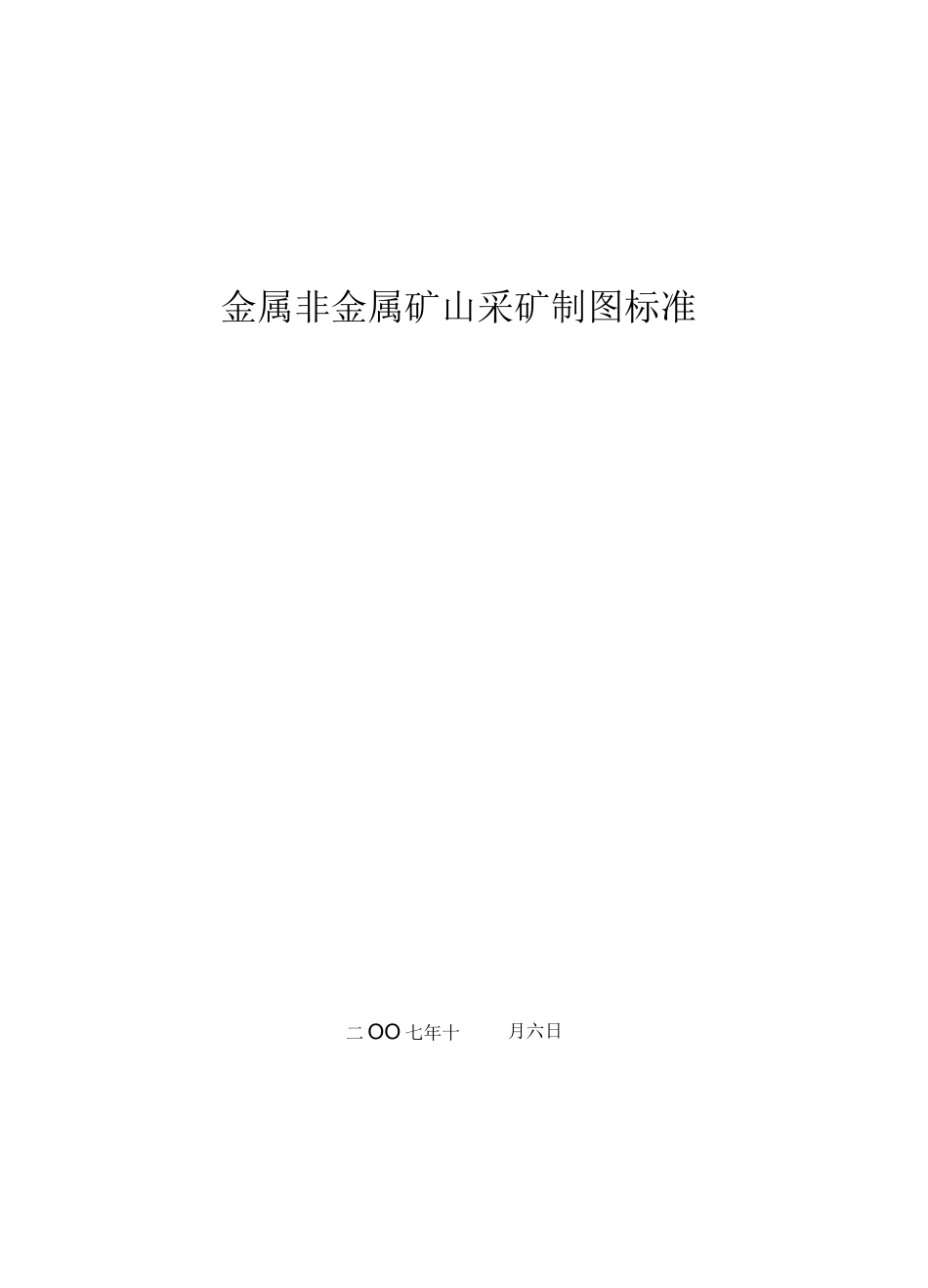

金属非金属矿山采矿制图标准VIP免费

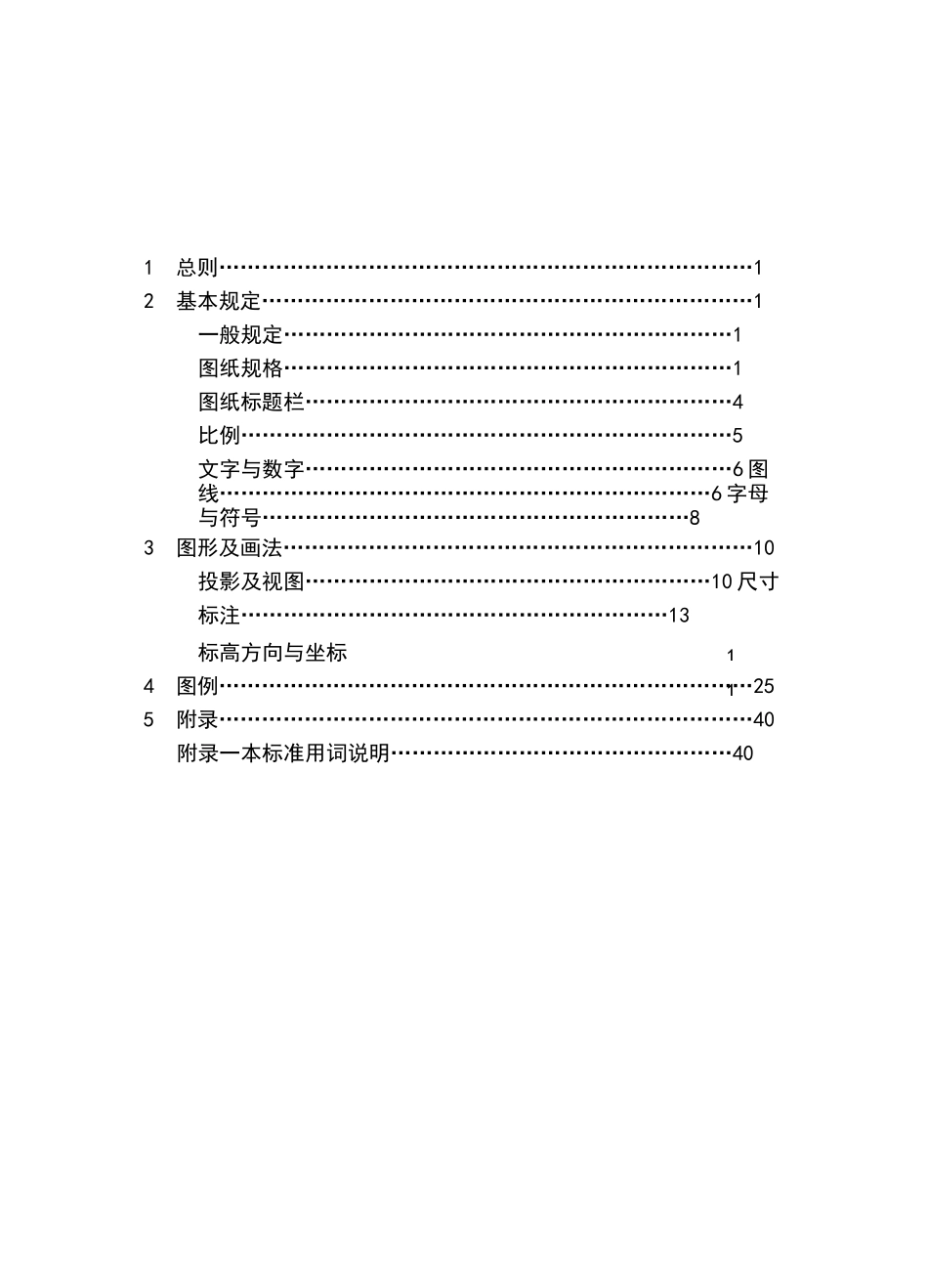

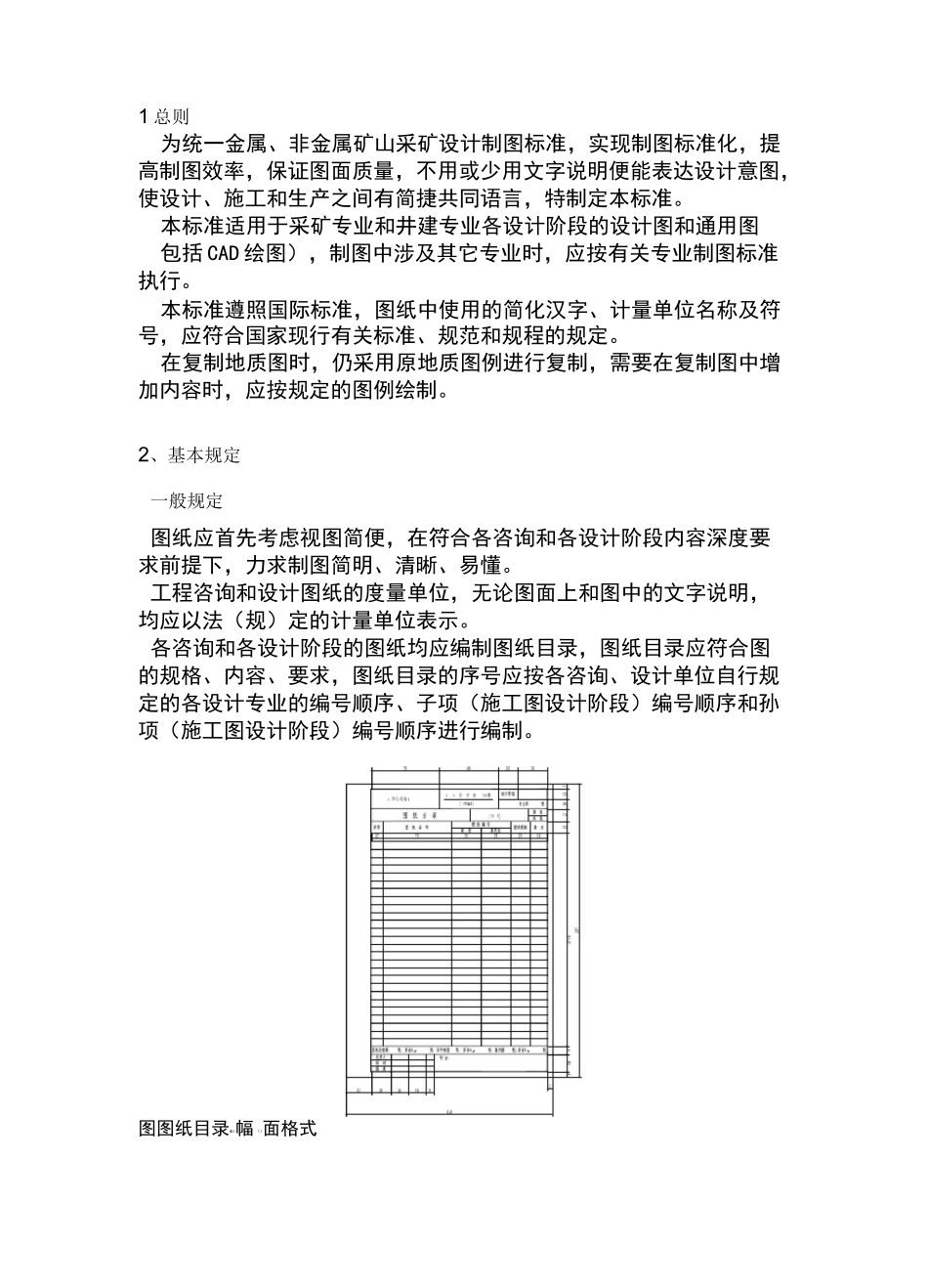

金属非金属矿山采矿制图标准二 OO 七年十月六日111总则…………………………………………………………………12基本规定……………………………………………………………1一般规定………………………………………………………1图纸规格………………………………………………………1图纸标题栏……………………………………………………4比例……………………………………………………………5文字与数字……………………………………………………6 图线……………………………………………………………6 字母与符号……………………………………………………83图形及画法…………………………………………………………10投影及视图…………………………………………………10 尺寸标注……………………………………………………13标高方向与坐标4图例…………………………………………………………………255附录…………………………………………………………………40附录一本标准用词说明…………………………………………401 总则为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图包括 CAD 绘图），制图中涉及其它专业时，应按有关专业制图标准执行。本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。2、基本规定一般规定图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。图图纸目录图 2.幅1.3面格式1（标臭栏\应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本...
