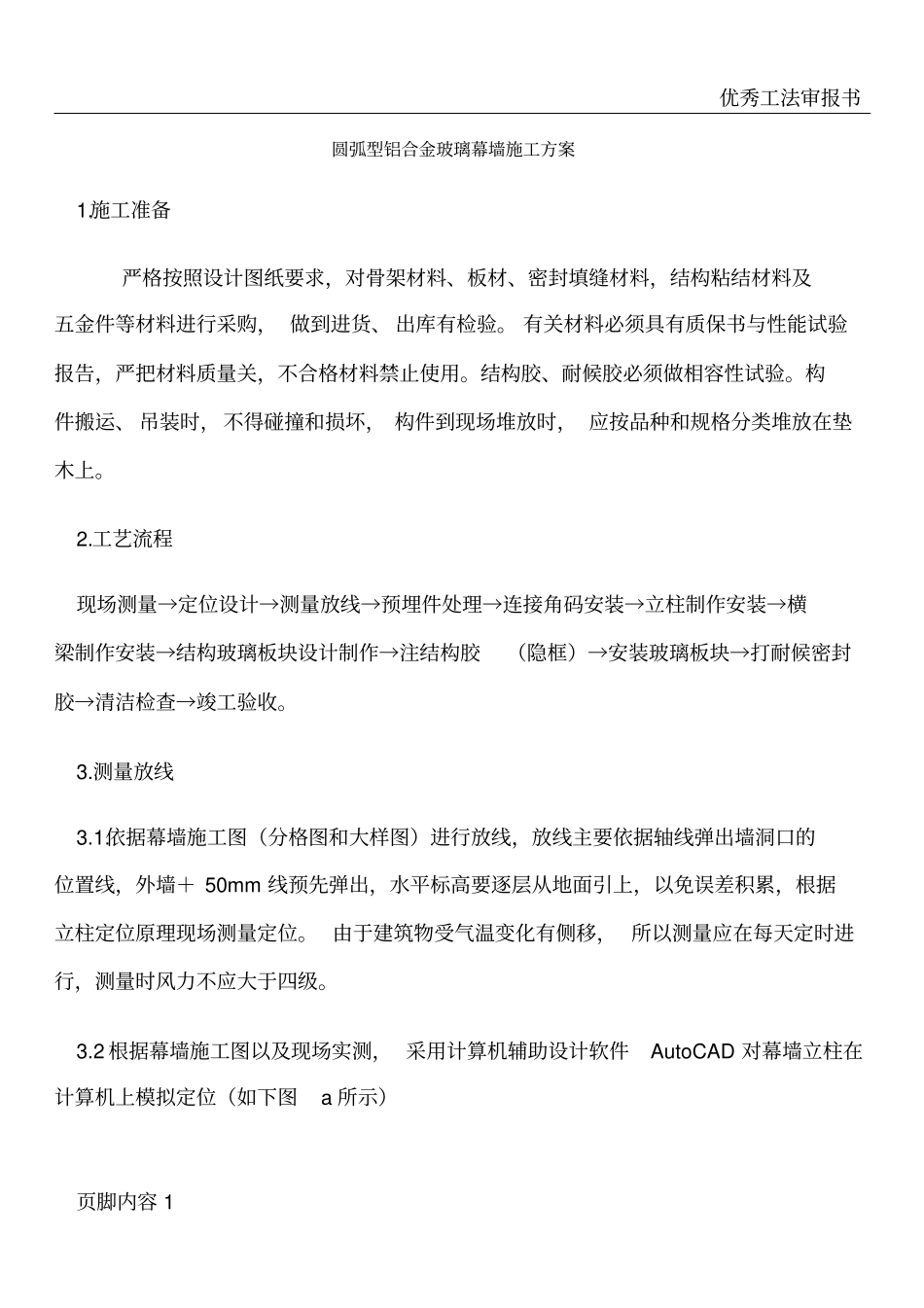

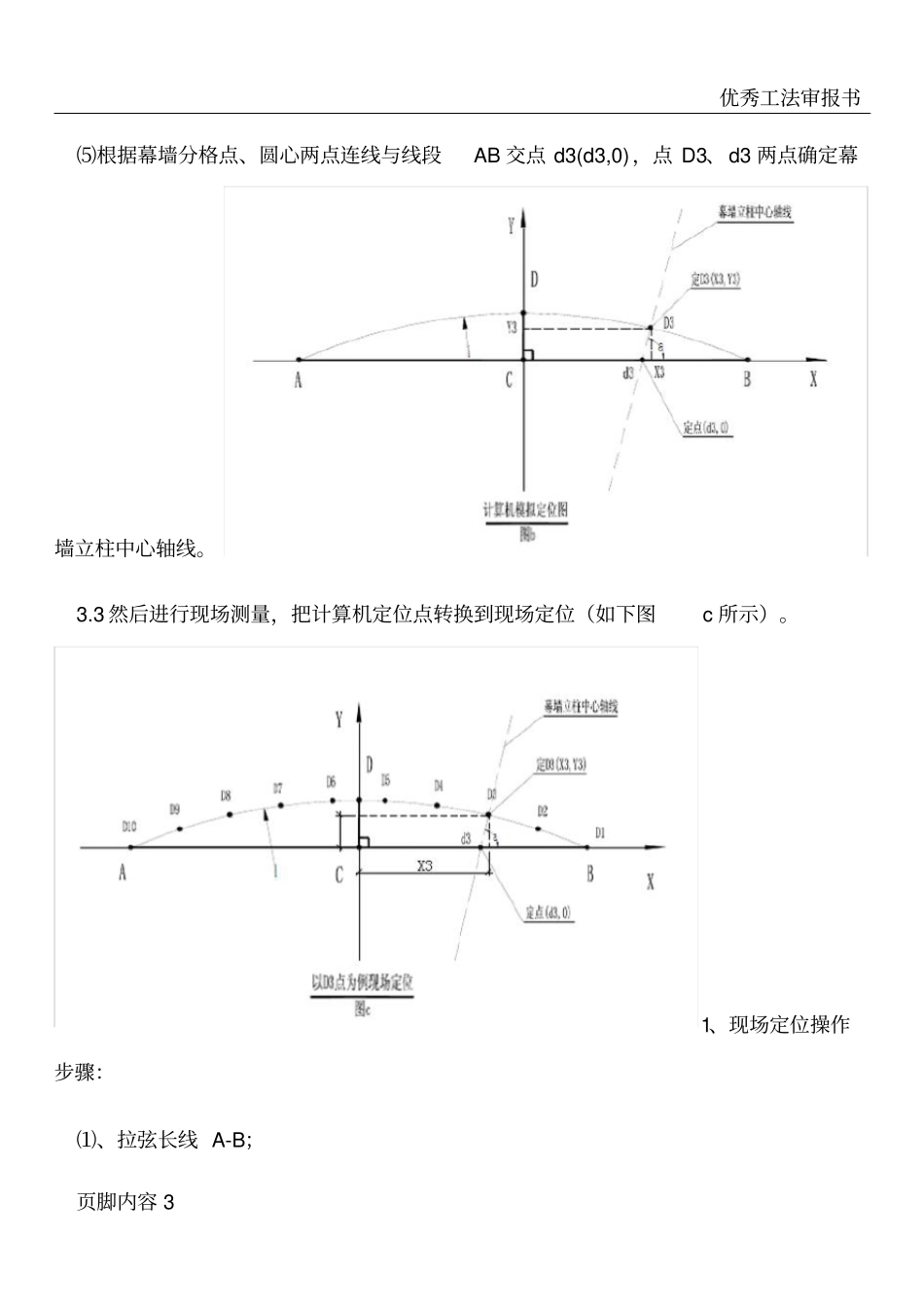

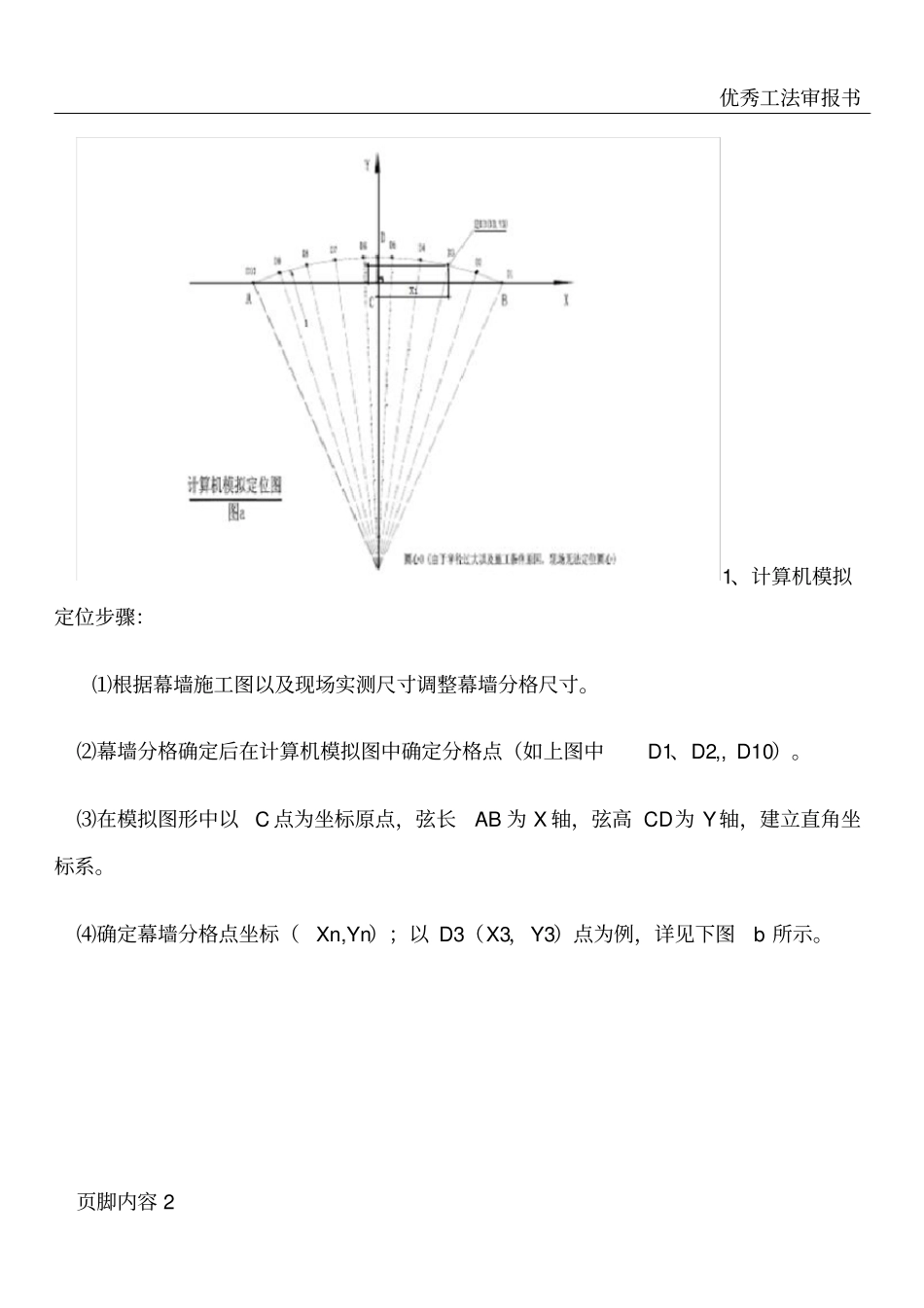

优秀工法审报书页脚内容 1圆弧型铝合金玻璃幕墙施工方案1.施工准备严格按照设计图纸要求，对骨架材料、板材、密封填缝材料，结构粘结材料及五金件等材料进行采购， 做到进货、 出库有检验。 有关材料必须具有质保书与性能试验报告，严把材料质量关，不合格材料禁止使用。结构胶、耐候胶必须做相容性试验。构件搬运、 吊装时，不得碰撞和损坏， 构件到现场堆放时， 应按品种和规格分类堆放在垫木上。2.工艺流程现场测量→定位设计→测量放线→预埋件处理→连接角码安装→立柱制作安装→横梁制作安装→结构玻璃板块设计制作→注结构胶（隐框）→安装玻璃板块→打耐候密封胶→清洁检查→竣工验收。3.测量放线3.1.依据幕墙施工图（分格图和大样图）进行放线，放线主要依据轴线弹出墙洞口的位置线，外墙＋ 50mm 线预先弹出，水平标高要逐层从地面引上，以免误差积累，根据立柱定位原理现场测量定位。 由于建筑物受气温变化有侧移， 所以测量应在每天定时进行，测量时风力不应大于四级。3.2 根据幕墙施工图以及现场实测， 采用计算机辅助设计软件AutoCAD 对幕墙立柱在计算机上模拟定位（如下图a 所示）优秀工法审报书页脚内容 21、计算机模拟定位步骤：⑴根据幕墙施工图以及现场实测尺寸调整幕墙分格尺寸。⑵幕墙分格确定后在计算机模拟图中确定分格点（如上图中D1、D2,, D10）。⑶在模拟图形中以C 点为坐标原点，弦长AB 为 X 轴，弦高 CD为 Y轴，建立直角坐标系。⑷确定幕墙分格点坐标（Xn,Yn）；以 D3（X3，Y3）点为例，详见下图b 所示。优秀工法审报书页脚内容 3⑸根据幕墙分格点、圆心两点连线与线段AB 交点 d3(d3,0)，点 D3、d3 两点确定幕墙立柱中心轴线。3.3 然后进行现场测量，把计算机定位点转换到现场定位（如下图c 所示）。1、现场定位操作步骤：⑴、拉弦长线 A-B；优秀工法审报书页脚内容 4⑵、拉弦高线 C-D；⑶、以 C点为基准点，沿CB方向实测 |X3|，沿 CD方向实测 |Y3|；⑷、再以实测点 |X3|、|Y3|为基点分别拉平行线（图中虚线）；两虚线交点即为点D3（X3,Y3）。⑸、以 C点为基准点， 沿 CB方向实测 |d3|，根据 D3、d3 两点确定幕墙立柱中心轴线。⑹、同理，依次确定立柱安装定位点Dn（Xn,Yn），d3（d3，0），从而确定立柱定位轴线。4.立柱制作安装：4.1.立柱制作为节约铝材和减少现场加工，在生产车间按图加工。立柱加工图在立柱测量放线完毕后由现场技术员绘制。立柱安装前， 先把套芯...
