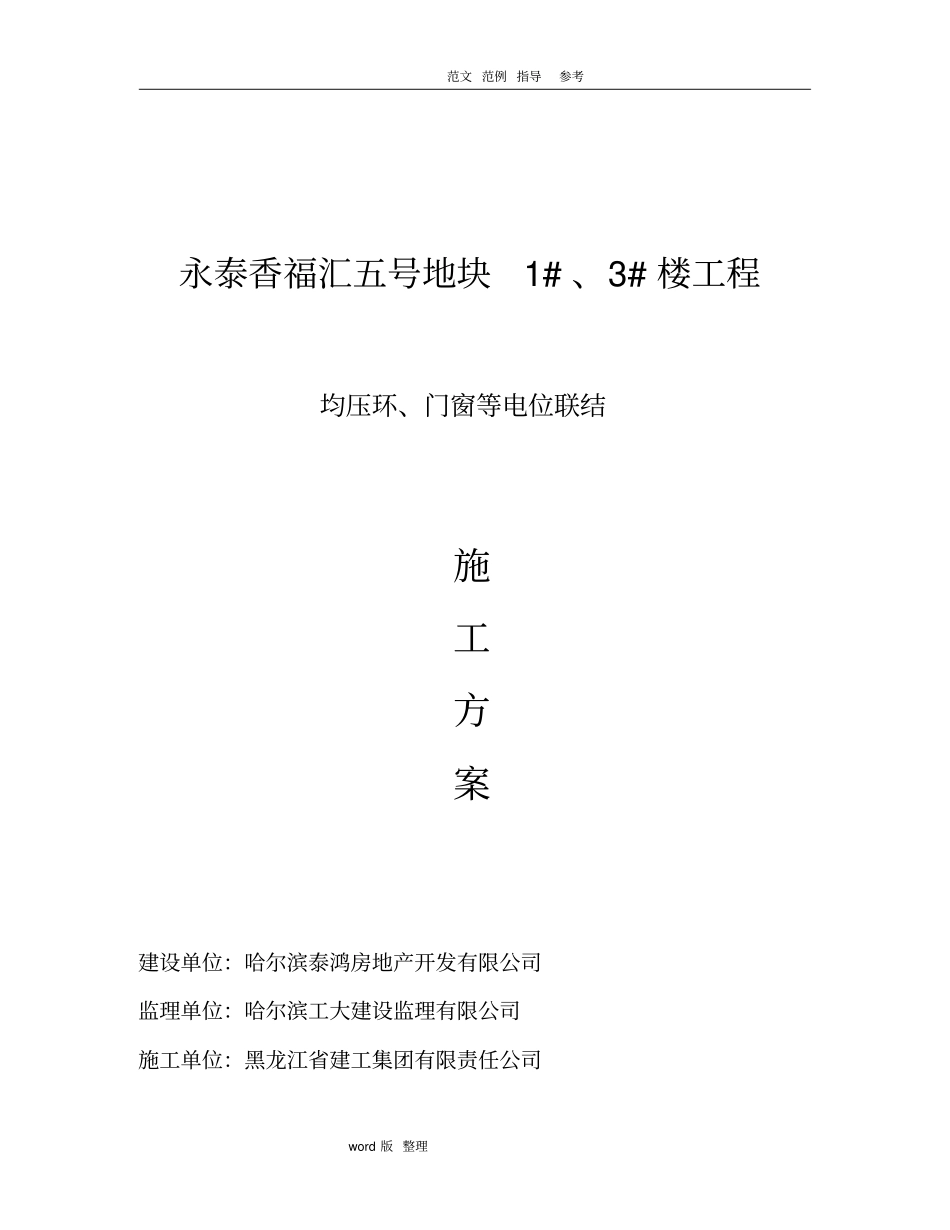

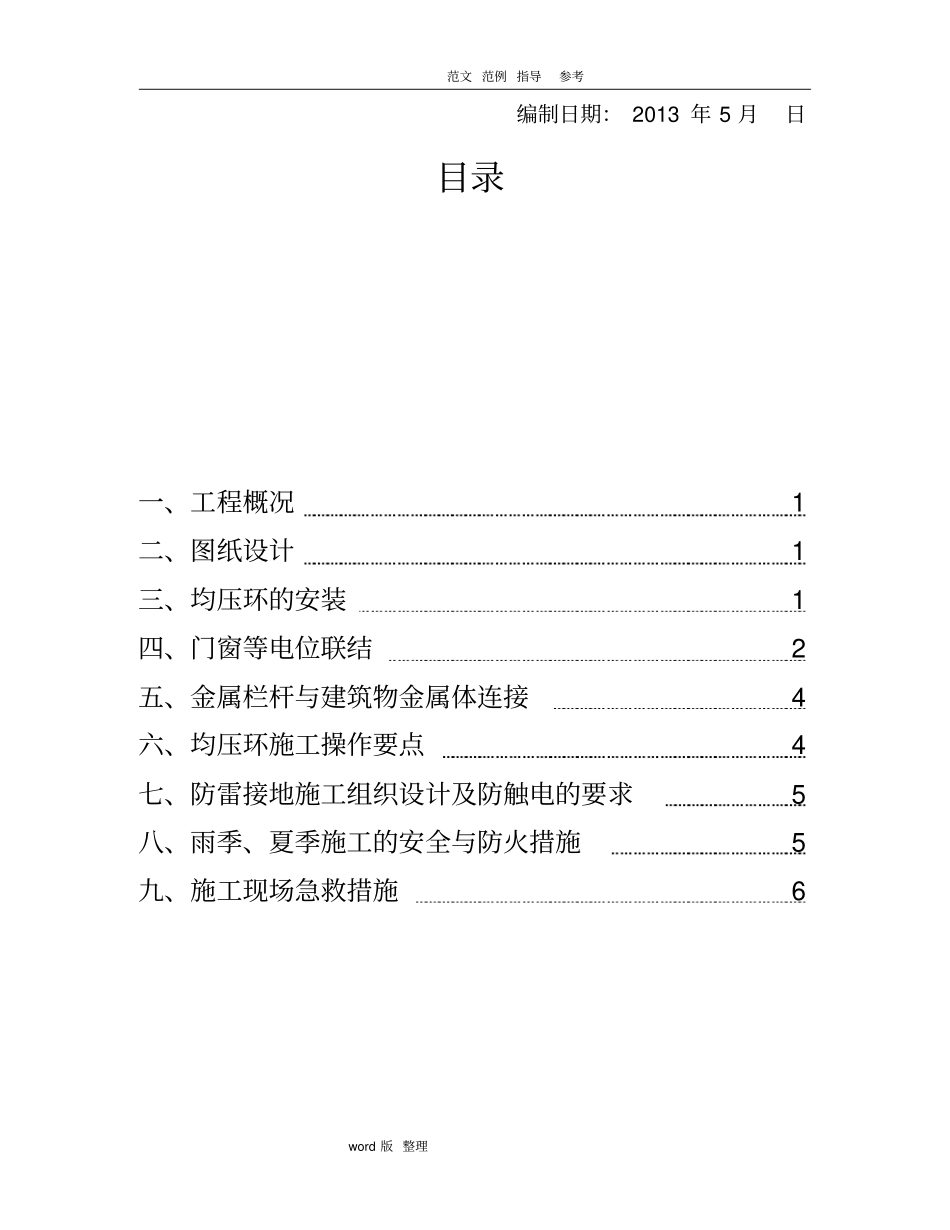

范文 范例 指导参考word 版 整理永泰香福汇五号地块1# 、3# 楼工程均压环、门窗等电位联结施工方案建设单位:哈尔滨泰鸿房地产开发有限公司监理单位:哈尔滨工大建设监理有限公司施工单位:黑龙江省建工集团有限责任公司范文 范例 指导参考word 版 整理编制日期: 2013 年 5 月日目录一、工程概况1 二、图纸设计1 三、均压环的安装1 四、门窗等电位联结2 五、金属栏杆与建筑物金属体连接4 六、均压环施工操作要点4 七、防雷接地施工组织设计及防触电的要求5 八、雨季、夏季施工的安全与防火措施5 九、施工现场急救措施6 范文 范例 指导参考word 版 整理范文 范例 指导参考word 版 整理永泰香福汇五号地块1# 、3# 楼工程均压环、门窗等电位联结施工方案一、工程概况永泰香福汇 1# 楼电气工程,总建筑面积3.75 万 m 2。永泰香福汇 1# 楼位于哈尔滨市香坊区幸福乡。建筑地下二层,地上32 层,首二层为商服,共三个单元,每层 14 户,住宅总套数420 套。结构属于框剪结构。永泰香福汇 3# 楼电气工程,总建筑面积1.95 万 m 2。永泰香福汇 3# 楼位于哈尔滨市香坊区幸福乡。建筑地下二层,地上22 层,首二层为商服,共2 个单元,每层 9 户,住宅总套数180 套。结构属于框剪结构。二、图纸设计按本工程设计说明高层住宅楼防雷等级为三类防雷,高层住宅楼在超过60 米高度采取防侧击雷和等电位防护措施,每层设置均压环,并将金属门窗、管道等与均压环联接成一体,在与防雷引下线焊接。三、均压环的安装1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。当梁内主筋≥φ16mm2 时,采用 2 根主筋,当梁内主钢筋≥φ12 mm2 时,采用 4 根主筋。作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。搭接采用φ12 的钢筋,搭接范文 范例 指导参考word 版 整理长度为均压环或引下线最大钢筋的6 倍,焊接采用双面焊接,无夹渣,气孔,焊缝要饱满。焊接完毕需要及时敲打焊渣。2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图:此图按照利用两根结构钢筋焊接考虑的范文 范例 指导参考word 版 整理四、门窗等电位联结建筑物外围四周的门窗均需等电位联结,采用φ10 的圆钢。在均压环层的门窗直接从均压环圈梁钢筋焊接φ10 圆钢引出。焊接处与均压环和引下线的搭接长度大于 60mm ,焊接采用双面焊,无夹渣,气孔,焊缝要饱满。1、 铝合金门窗与建筑物金属体连接见下图:...
