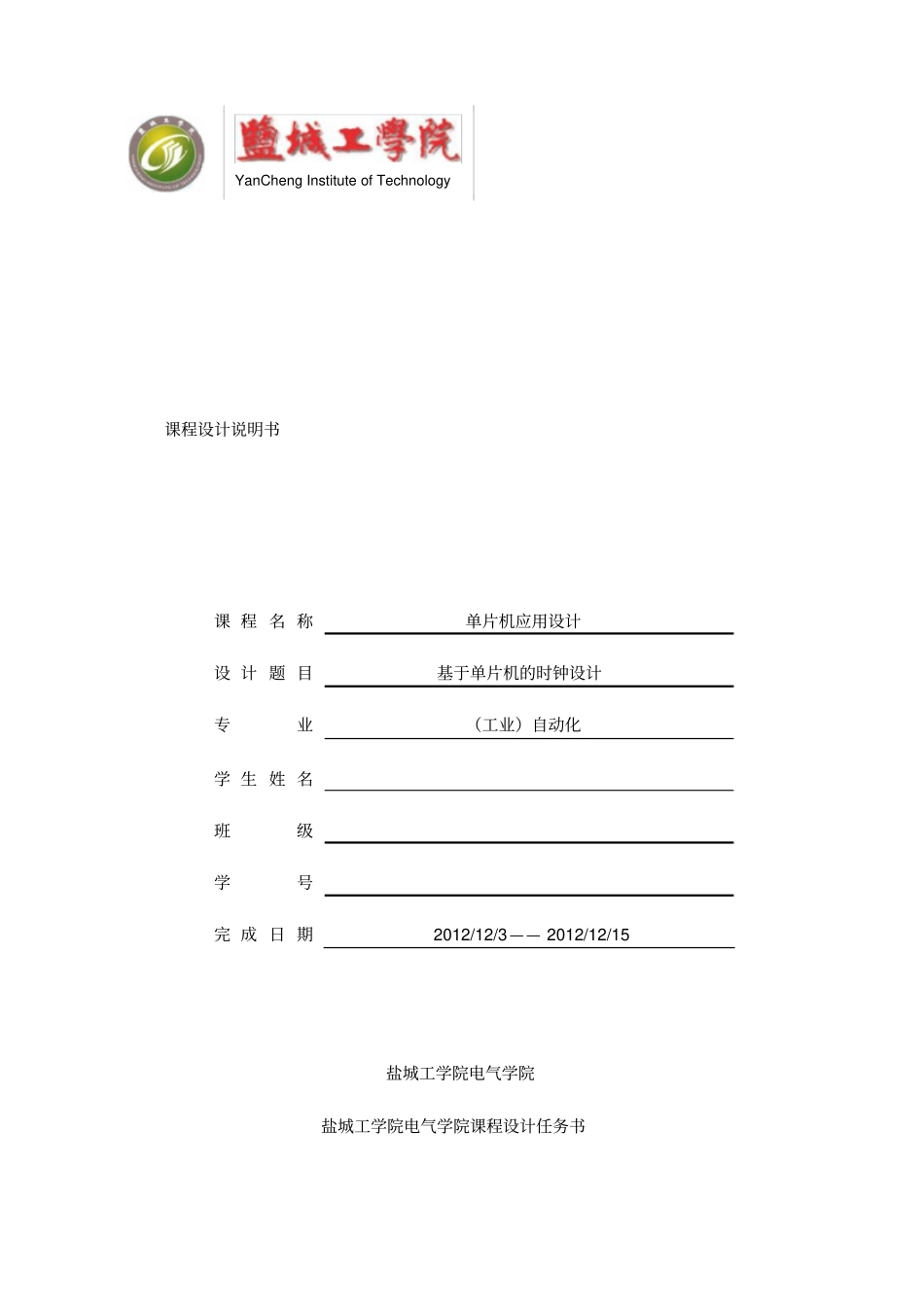

课程设计说明书课 程 名 称单片机应用设计设 计 题 目基于单片机的时钟设计专业（工业）自动化学 生 姓 名班级学号完 成 日 期 2012/12/3—— 2012/12/15盐城工学院电气学院盐城工学院电气学院课程设计任务书YanCheng Institute of Technology 姓名：院 （系）：自动化专业：（工业）自动化班号： BM 自动化 091 任务起至日期： 2012 年 12 月 3 日至 2012 年 12 月 15 日课程设计题目：《基于单片机的时钟设计》已知技术参数和设计要求：（1）AT89C51 单片机（2）DS1302 定时器（3）DS1232 看门狗（4）LCD1602 液晶显示（5）8*10K 上拉电阻（6）Altium 软件预期设计效果：设计一个基于单片机的电子时钟，要求能够实现时、分、秒。工作计划安排：2012 年 12 月 3 日-6 日：收集和课程设计有关的资料，熟悉课题任务何要求2012 年 12 月 7 日-10 日：总体方案设计2012 年 12 月 11 日-14 日：硬件电路设计2012 年 12 月 15 日：软件设计2012 年 12 月 16 日：整理书写设计说明书 2012 年 12 月 17 日：答辩同组设计者及分工：独立完成！成绩评定：指导教师签字： 2012 年 12 月 17 日第 1 章 电子时钟的工作原理本次设计时钟电路，使用了AT89C51 单片机芯片控制电路，单片机控制电路简单且省去了很多复杂的线路，使得电路简明易懂，用C 语言程序来控制整个时钟的显示，使得编程变得更容易，这样通过五个模块：芯片、显示屏、看门狗、电源、时钟即可满足设计要求。此设计原理图框图如图1-1 所示，此电路包括以下五个部分：单片机、时钟电路、看门狗、液晶屏、电源模块、时钟振荡电路。图 1-1 主电路设计框图本设计采用C 语言程序设计，使单片机控制数码管显示年、月、日、时、分、秒，当秒计数满60 时就向分进位，分计数器计满60 后向时计数器进位，小时计数器按 “23翻 0”规律计数。时、分、秒的计数结果经过数据处理可直接送显示器显示。当计时发生误差的时候可以用校时电路进行校正。设计采用的是时、分、秒显示，单片机对数据进行处理同时在LCD 上显示。AT89C51 主控模块DS1232 时钟电路时钟振荡模块DS1232 看门狗LCD1602 显示模块电源模块第 2 章 系统硬件电路设计及元件2.1 AT89C51 芯片AT89C51 是美国 ATMEL 公司生产的 8 位Flash ROM 单片机。其最突出的优点是片内 ROM 为Flash ROM ，可擦写 1000 次以上，应用并不...
