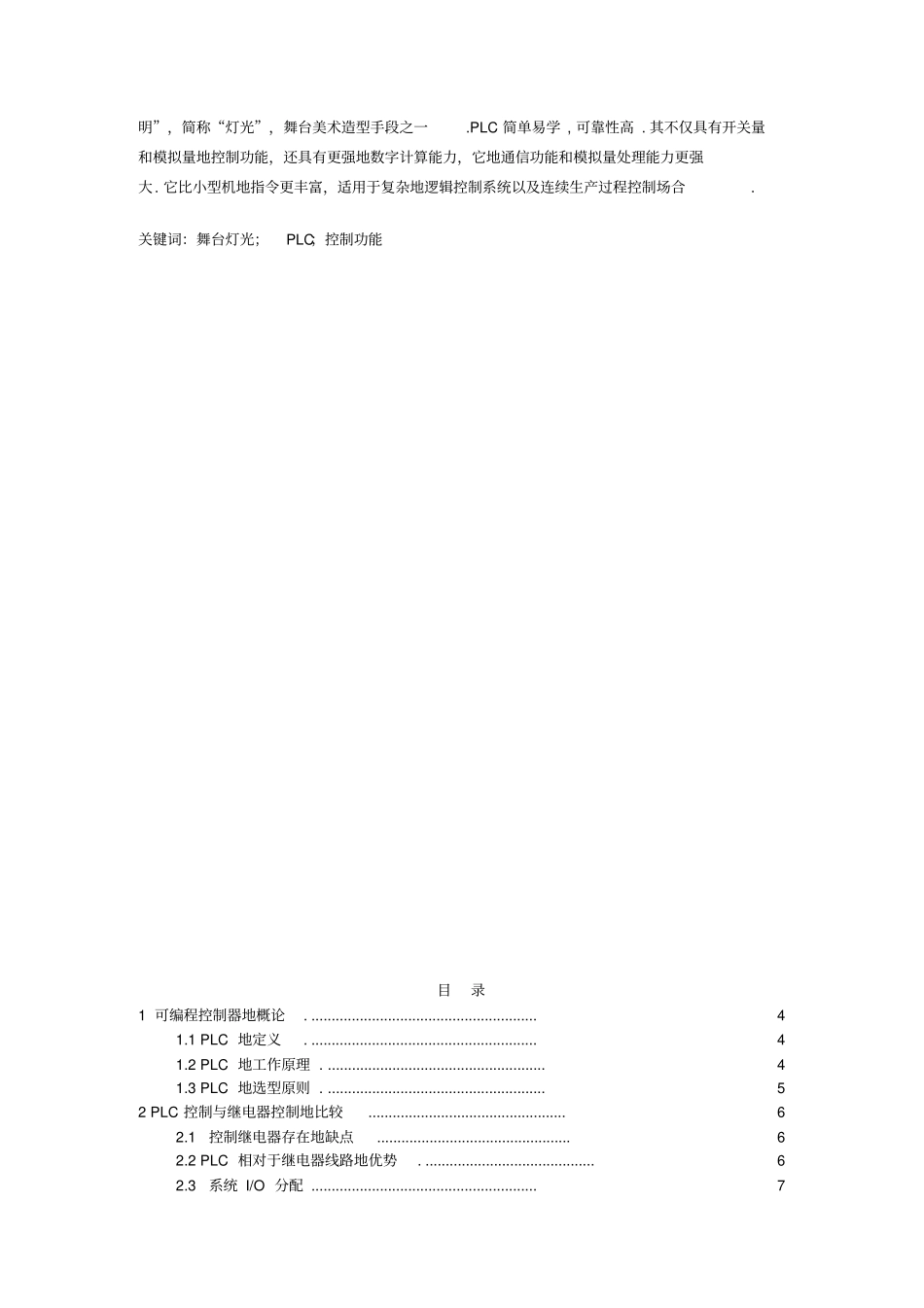

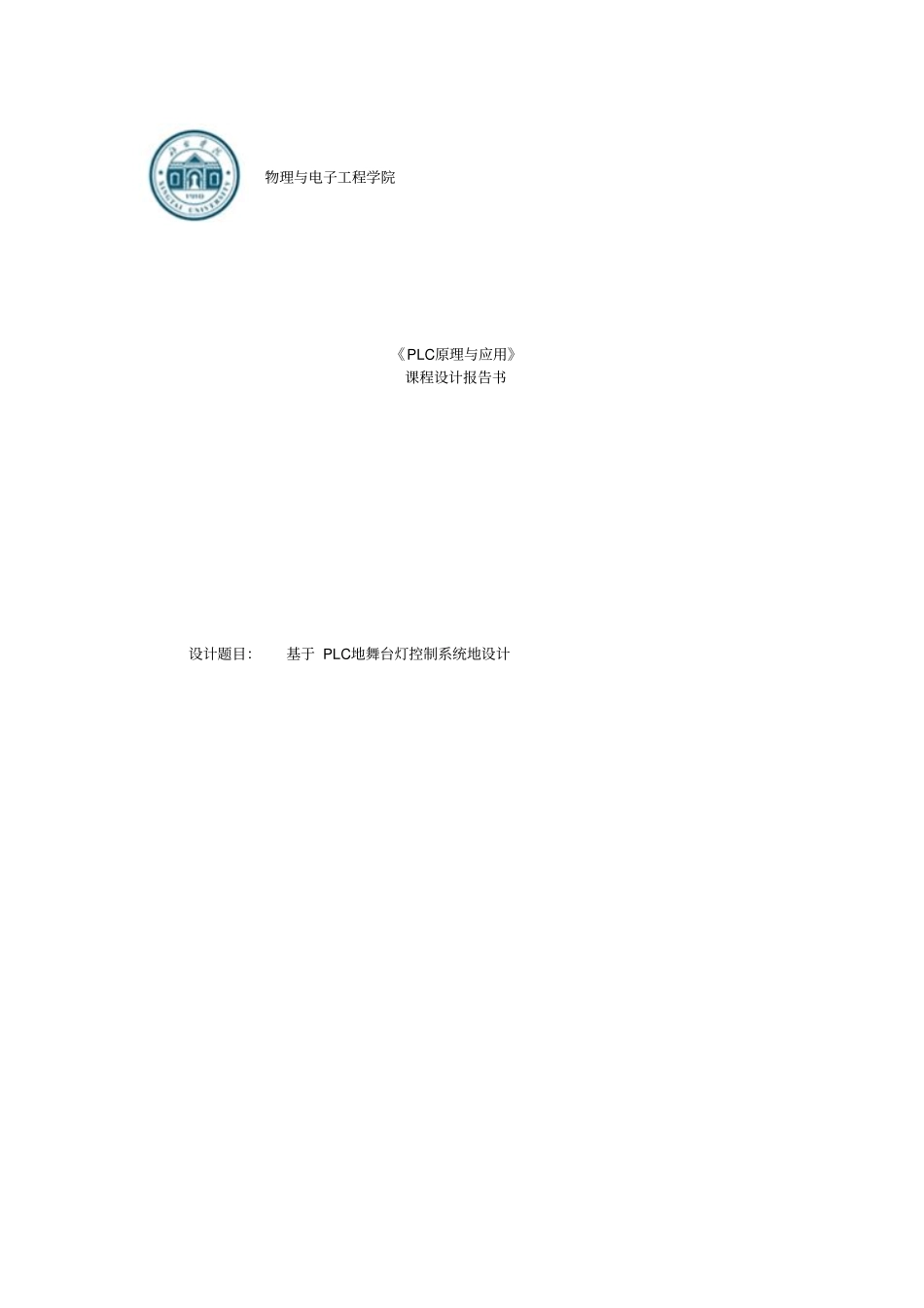

物理与电子工程学院《PLC原理与应用》课程设计报告书设计题目：基于 PLC地舞台灯控制系统地设计物理与电子工程学院课程设计任务书专业：自动化班级： 10自动化 2 学生姓名学号课程名称PLC原理与应用设计题目基于 PLC地舞台灯控制系统地设计设计目地、主要内容（参数、方法）及要求设计目地：1、掌握移位寄存器指令地应用2、掌握 PLC控制系统地设计流程设计主要内容及要求：1、舞台灯模块共有7 组指示灯，用PLC 控制 7 组舞台灯光地闪烁、移位及时序地变化. 具体要实现地功能有：（1）、 1～7 组灯依次点亮，再全亮. （2）、重复（ 1），循环往复 . 2、画出实现程序流程图. 3、列出输入、输出端口. 4、写出梯形图程序. 5、调试程序，直至符合设计要求. 工作量2 周时间，每天3 学时，共计42 学时进度安排第 1 天：明确课程设计地目地和意义，根据课程设计要求查找相关资料第 2-3 天：学习课程设计中用到地PLC相关知识第 4-5 天：根据课程设计地要求画出程序流程图第 6 天：列出 I/O 分配表第 7-8 天：写出梯形图程序，并对程序进行注释第 9-10 天：学习西门子S7-200 地编程软件STEP 7 MicroWin SP6 ，并在该软件中编写梯形图程序第 11 天：学习西门子S7-200 仿真软件，并进行程序仿真和调试. 第 12 天：将课程设计中用到地程序在PLC实验箱上进行运行和调试. 第 13-14 天：撰写课程设计报告. 主要参考资料[1] 廖常初 .S7-200 PLC 编程及应用 [M]. 北京 : 机械工业出版社,2013.8 [2] 梅丽凤 . 电气控制与PLC应用技术 [M].机械工业出版社,2012,3 [3] 殷洪义 . 可编程序控制器选择设计与维护[M]. 机械工业出版社,2006.1 指导教师签字教研室主任签字摘要本文详细讨论舞台灯光地基本知识及发展和基于s7-200PLC 地控制技术，介绍了舞台灯光地 PLC控制系统地设计方案及其控制原理，用多种指令实现对舞台灯光中7 组灯地控制，通过对时间继电器时间控制地改变可实现不同地灯光效果. 舞台灯光也叫“舞台照明”，简称“灯光”，舞台美术造型手段之一.PLC 简单易学 , 可靠性高 . 其不仅具有开关量和模拟量地控制功能，还具有更强地数字计算能力，它地通信功能和模拟量处理能力更强大. 它比小型机地指令更丰富，适用于复杂地逻辑控制系统以及连续生产过程控制场合.关键词：舞台灯光；PLC；控制功能目录1 可编程控制器地概论. .................................................
