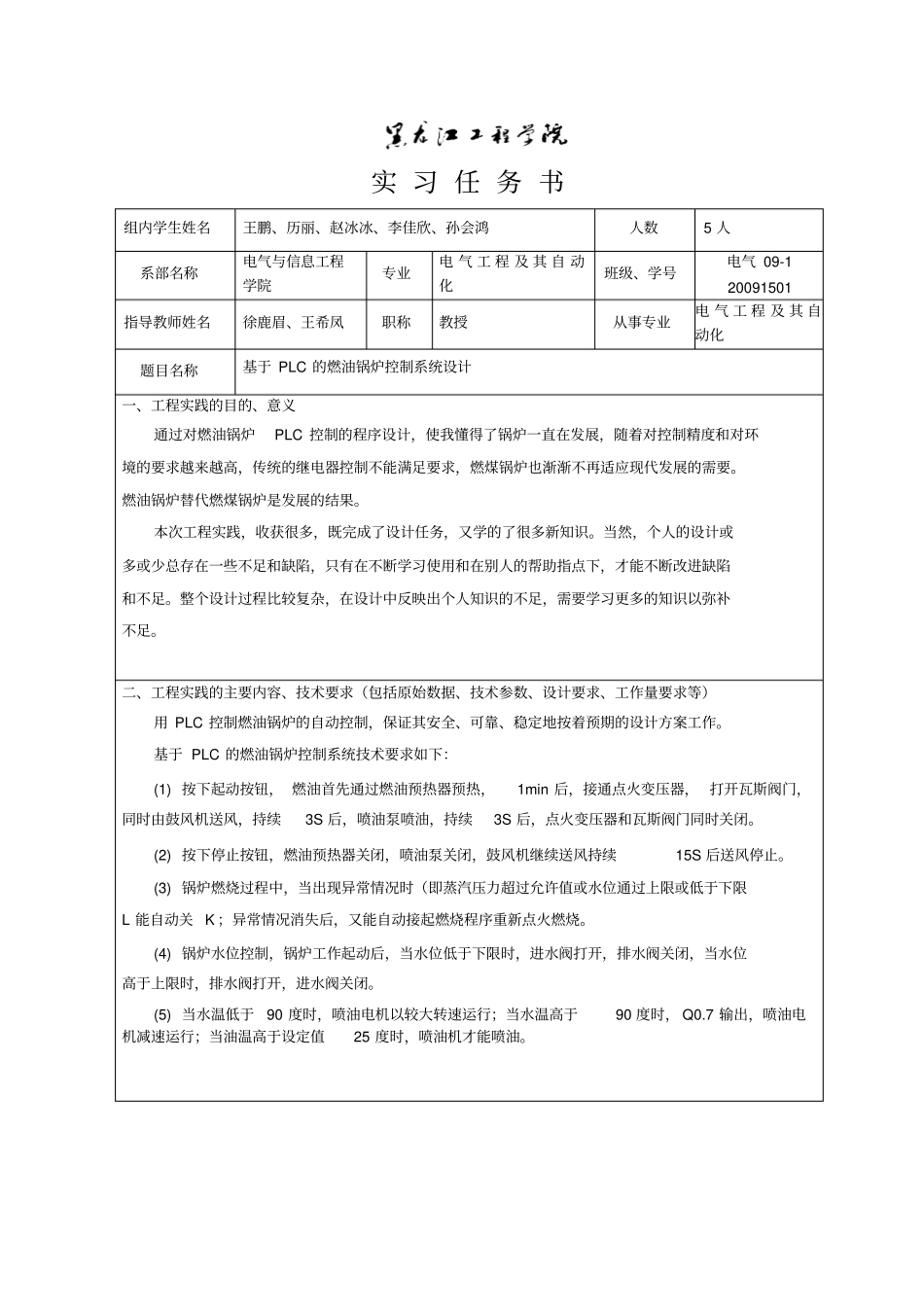

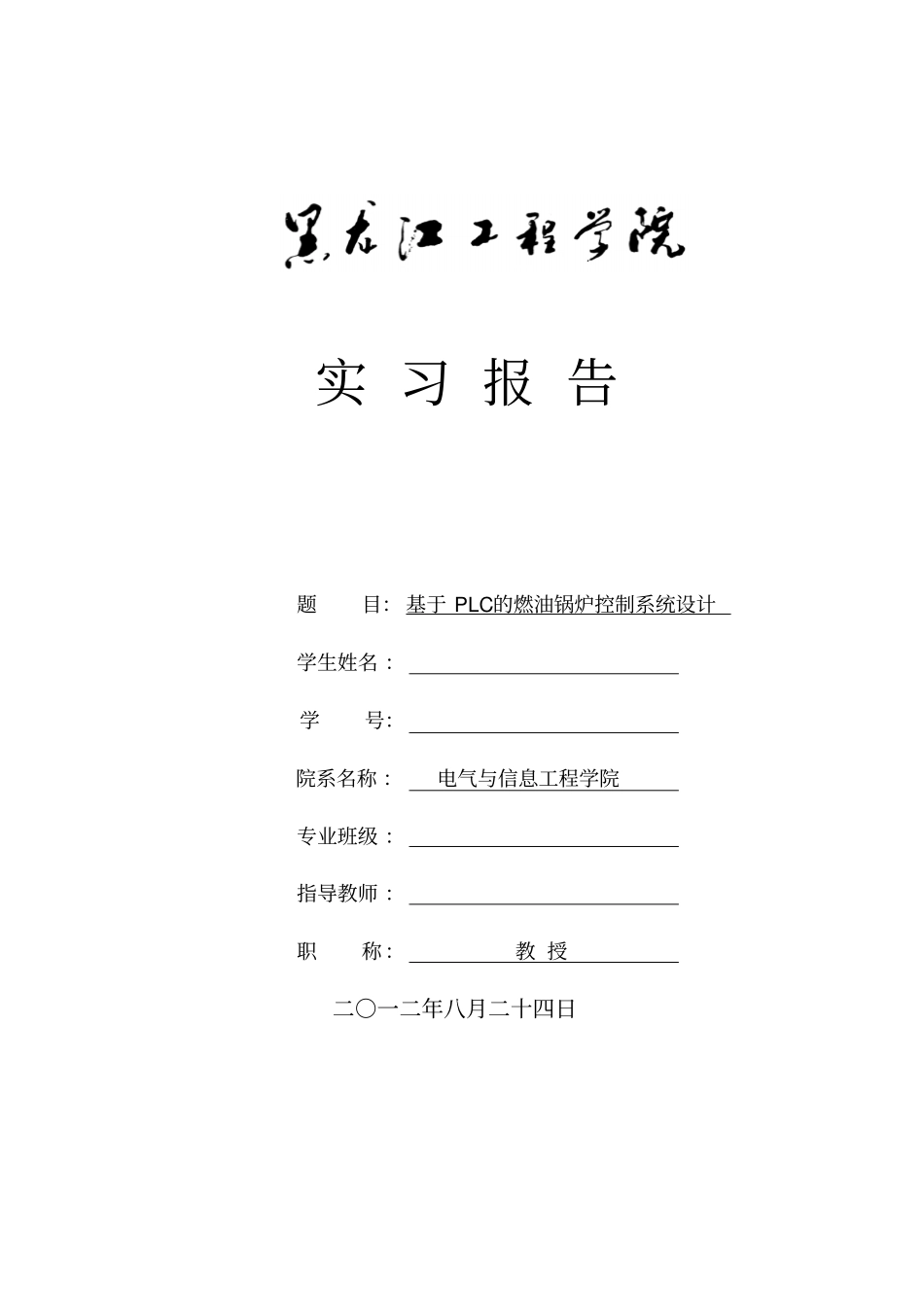

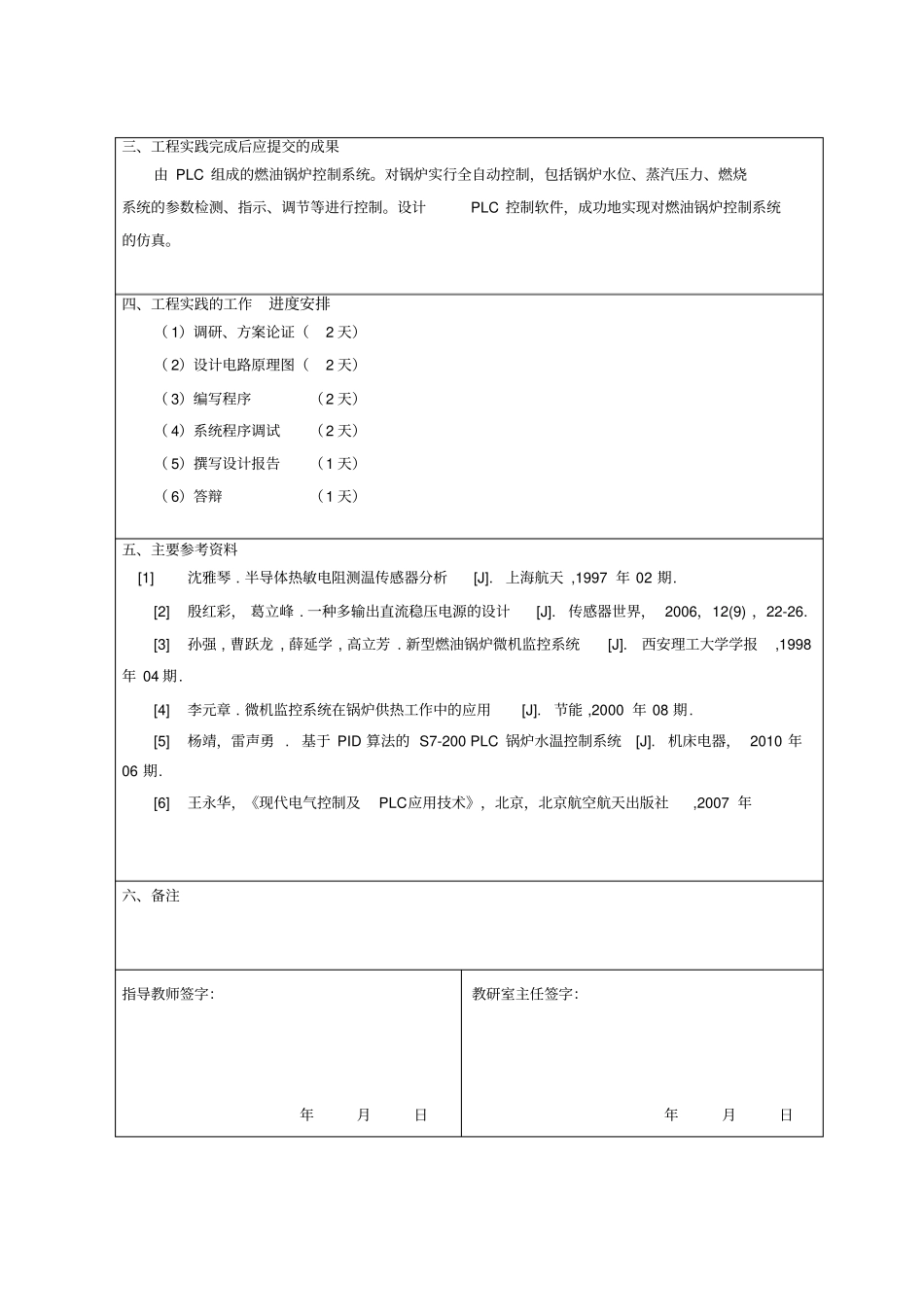

实 习 报 告题目： 基于 PLC的燃油锅炉控制系统设计学生姓名 ：学号：院系名称 ：电气与信息工程学院专业班级 ：指导教师 ：职称：教 授二○一二年八月二十四日实 习 任 务 书组内学生姓名王鹏、历丽、赵冰冰、李佳欣、孙会鸿人数5 人系部名称电气与信息工程学院专业电 气 工 程 及 其 自 动化班级、学号电气 09-1 20091501指导教师姓名徐鹿眉、王希凤职称教授从事专业电 气 工 程 及 其 自动化题目名称基于 PLC 的燃油锅炉控制系统设计一、工程实践的目的、意义通过对燃油锅炉PLC 控制的程序设计，使我懂得了锅炉一直在发展，随着对控制精度和对环境的要求越来越高，传统的继电器控制不能满足要求，燃煤锅炉也渐渐不再适应现代发展的需要。燃油锅炉替代燃煤锅炉是发展的结果。本次工程实践，收获很多，既完成了设计任务，又学的了很多新知识。当然，个人的设计或多或少总存在一些不足和缺陷，只有在不断学习使用和在别人的帮助指点下，才能不断改进缺陷和不足。整个设计过程比较复杂，在设计中反映出个人知识的不足，需要学习更多的知识以弥补不足。二、工程实践的主要内容、技术要求（包括原始数据、技术参数、设计要求、工作量要求等）用 PLC 控制燃油锅炉的自动控制，保证其安全、可靠、稳定地按着预期的设计方案工作。基于 PLC 的燃油锅炉控制系统技术要求如下：(1) 按下起动按钮， 燃油首先通过燃油预热器预热，1min 后，接通点火变压器， 打开瓦斯阀门，同时由鼓风机送风，持续3S 后，喷油泵喷油，持续3S 后，点火变压器和瓦斯阀门同时关闭。(2) 按下停止按钮，燃油预热器关闭，喷油泵关闭，鼓风机继续送风持续15S 后送风停止。(3) 锅炉燃烧过程中，当出现异常情况时（即蒸汽压力超过允许值或水位通过上限或低于下限L 能自动关 K ；异常情况消失后，又能自动接起燃烧程序重新点火燃烧。(4) 锅炉水位控制，锅炉工作起动后，当水位低于下限时，进水阀打开，排水阀关闭，当水位高于上限时，排水阀打开，进水阀关闭。(5) 当水温低于90 度时，喷油电机以较大转速运行；当水温高于90 度时， Q0.7 输出，喷油电机减速运行；当油温高于设定值25 度时，喷油机才能喷油。三、工程实践完成后应提交的成果由 PLC 组成的燃油锅炉控制系统。对锅炉实行全自动控制，包括锅炉水位、蒸汽压力、燃烧系统的参数检测、指示、调节等进行控制。设计PLC 控制软件，成功地实现对燃油锅炉控制系统的仿真...
