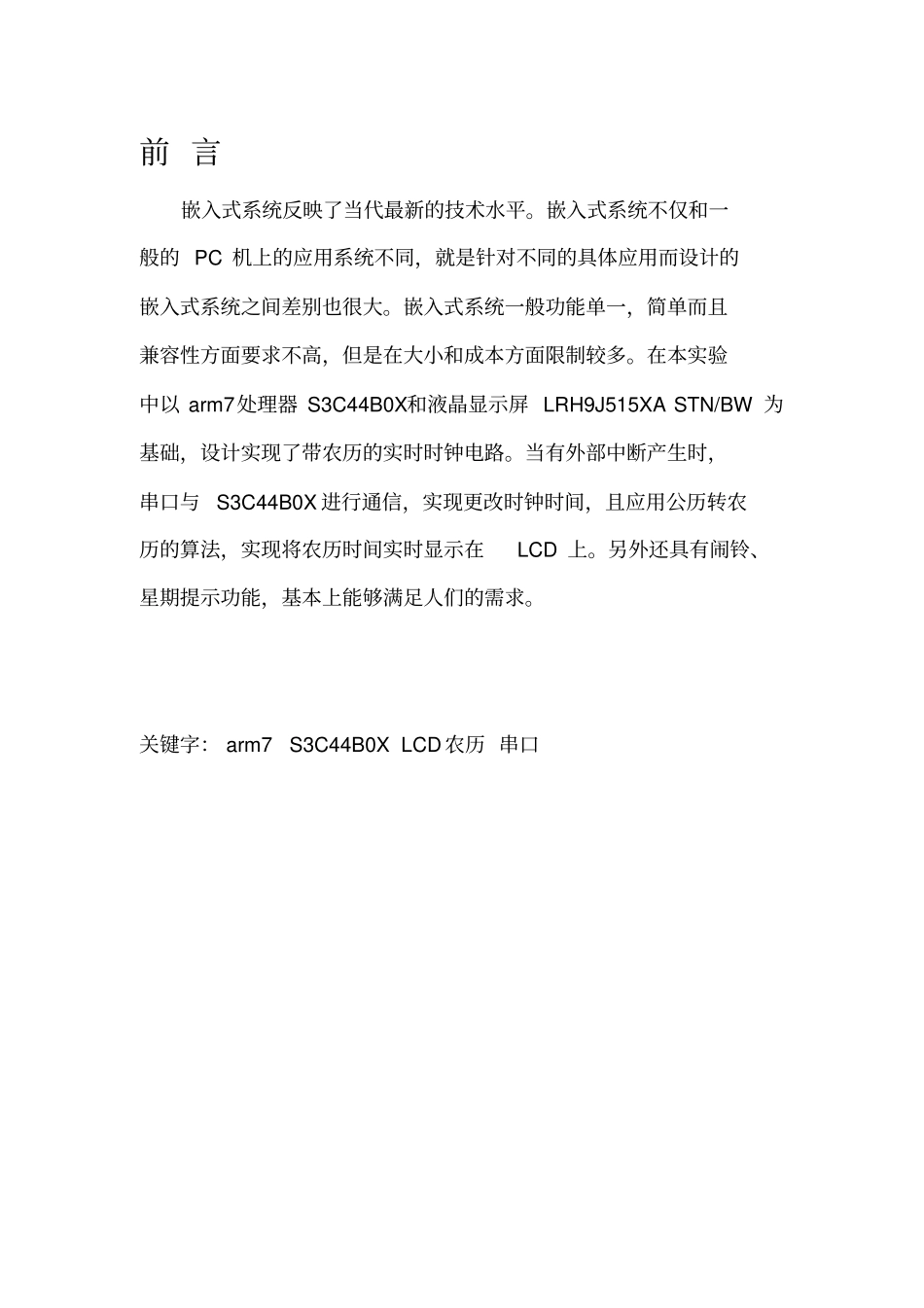

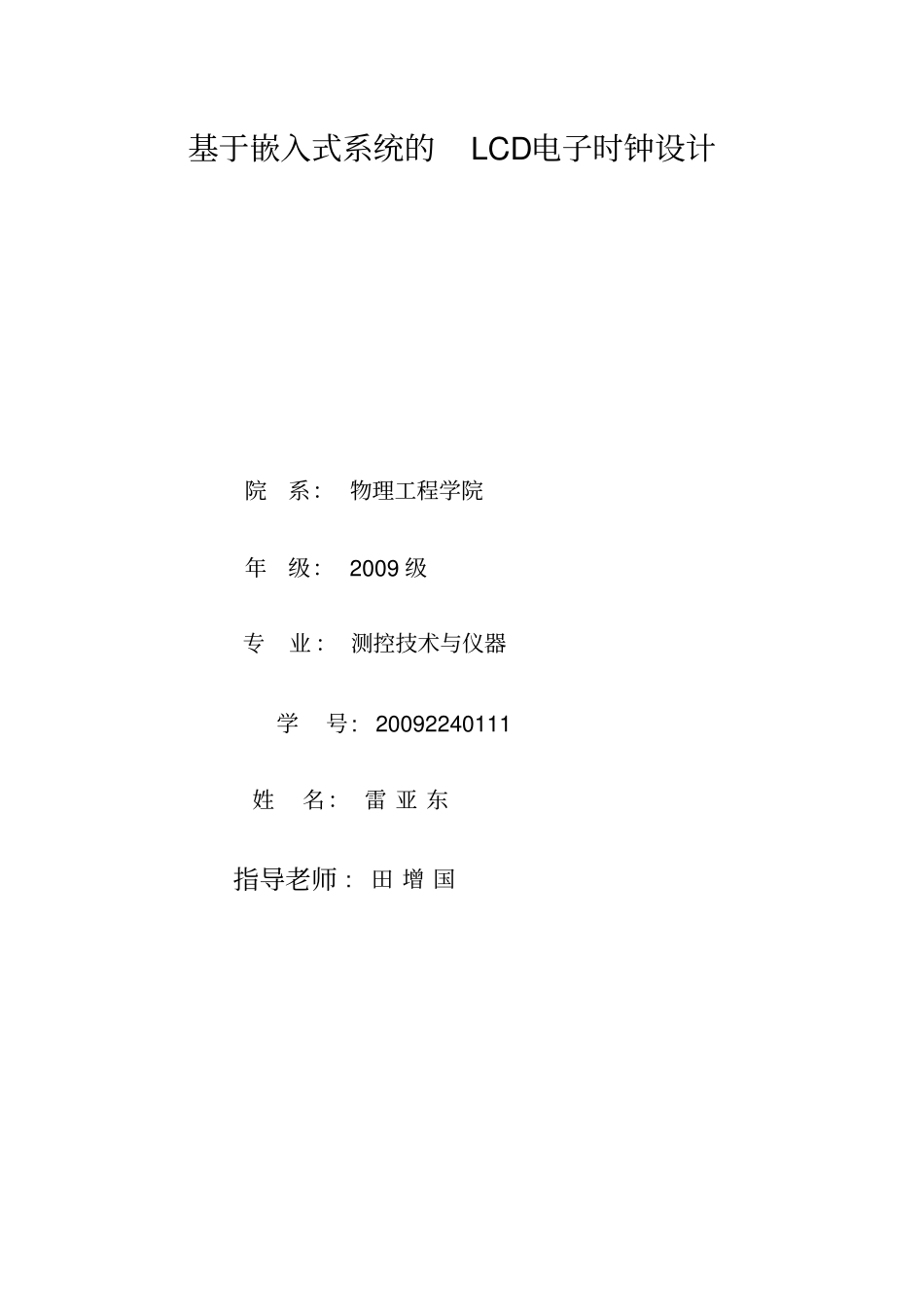

基于嵌入式系统的LCD电子时钟设计院系： 物理工程学院年级： 2009 级专业 ： 测控技术与仪器学号: 20092240111 姓名： 雷 亚 东指导老师 : 田 增 国目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 第一章 课题目标及总体方案⋯⋯⋯⋯⋯⋯⋯2 第二章 系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1、系统结构原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2、硬件组成与设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3、软件组成与设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 第三章 实验结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 前 言嵌入式系统反映了当代最新的技术水平。嵌入式系统不仅和一般的 PC 机上的应用系统不同，就是针对不同的具体应用而设计的嵌入式系统之间差别也很大。嵌入式系统一般功能单一，简单而且兼容性方面要求不高，但是在大小和成本方面限制较多。在本实验中以 arm7处理器 S3C44B0X和液晶显示屏 LRH9J515XA STN/BW 为基础，设计实现了带农历的实时时钟电路。当有外部中断产生时，串口与S3C44B0X 进行通信，实现更改时钟时间，且应用公历转农历的算法，实现将农历时间实时显示在LCD 上。另外还具有闹铃、星期提示功能，基本上能够满足人们的需求。关键字： arm7 S3C44B0X LCD 农历 串口第一章课题目标及总体方案一、目的了解实时时钟的硬件控制原理及设计方法。掌握 S3C44B0X处理器的 RTC 模块程序设计方法。初步掌握液晶显示屏的使用及其电路设计方法。掌握 S3C44B0X处理器的 LCD 控制器的使用。通过实验掌握液晶显示文本和图形的方法以及程序设计的方法。二、设备1. 硬件： Embest EDUKIT —Ⅱ/ Ⅲ实验平台， Embest ARM 标准/ 增强型仿真器套件， PC机。2. 软件： Embest IDE Pro 2004集成开发环境， Windows 98/2000/NT/XP操作系统。三、内容通过运用 S3C44B0X的 RTC 模块、串口模块和LCD 模块，编写应用程序，在 LCD 上实时显示当前时间及农历时间。四、研究方法1. 将任务分成若干模块，查阅相关论文资料，分模块调试和完成任务。2. 连接 PC和 Embest EDUKIT —Ⅱ/ Ⅲ实验箱，进行整个实验环境搭建。第二章系统设计1、系统结构原理图本实验电子时钟的设计主要是将RTC 模块中的时间传到LCD 上进行实时显示；此外，通过串口与PC机通信，设置 RTC 模块中当前时间及报...
