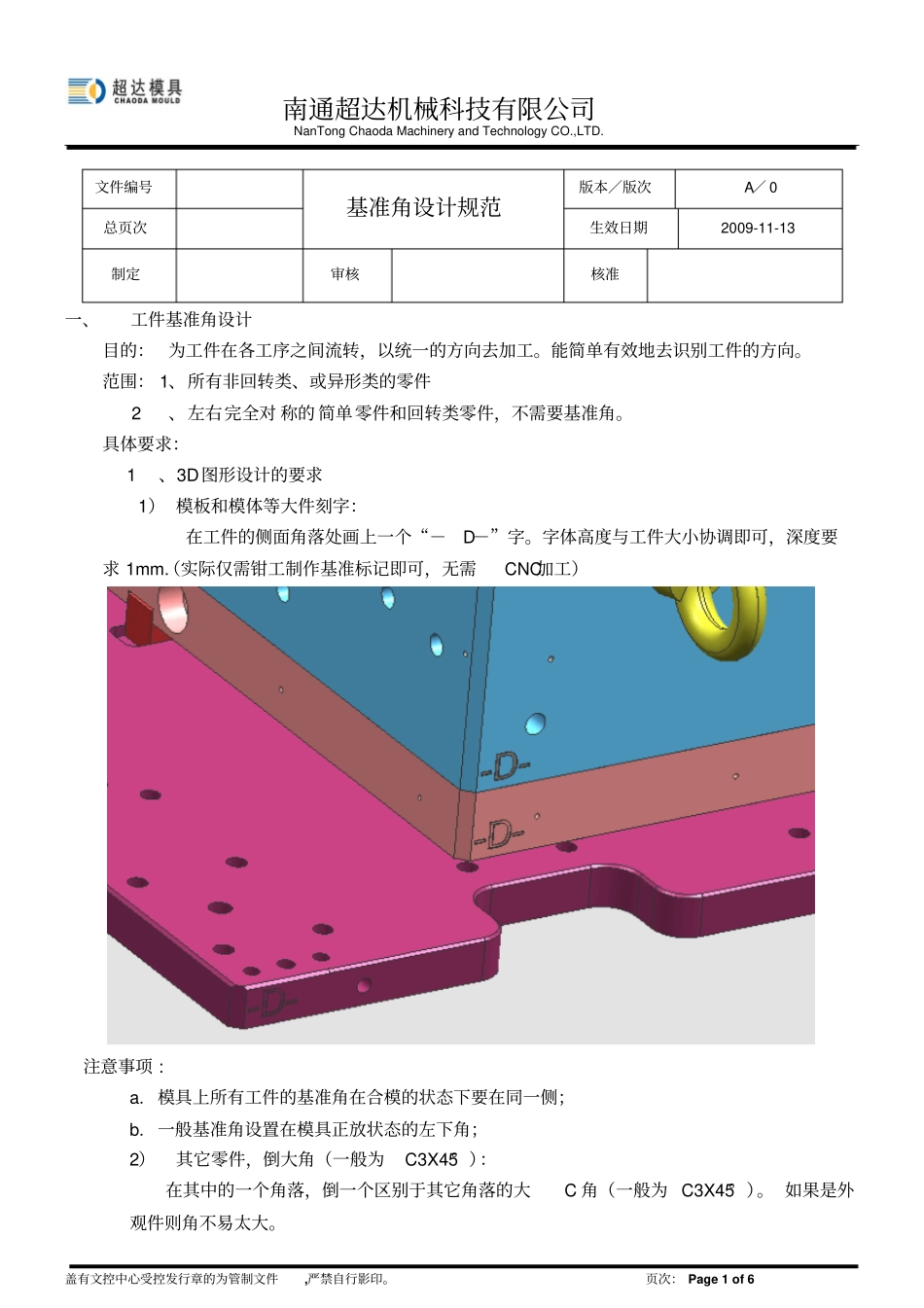

南通超达机械科技有限公司NanTong Chaoda Machinery and Technology CO.,LTD.盖有文控中心受控发行章的为管制文件,严禁自行影印。页次： Page 1 of 6一、工件基准角设计目的： 为工件在各工序之间流转，以统一的方向去加工。能简单有效地去识别工件的方向。范围： 1、所有非回转类、或异形类的零件 2、左右完全对 称的 简单零件和回转类零件，不需要基准角。具体要求： 1、3D图形设计的要求1） 模板和模体等大件刻字：在工件的侧面角落处画上一个“－D－”字。字体高度与工件大小协调即可，深度要求 1mm.（实际仅需钳工制作基准标记即可，无需CNC加工）注意事项 : a. 模具上所有工件的基准角在合模的状态下要在同一侧；b. 一般基准角设置在模具正放状态的左下角；2）其它零件，倒大角（一般为C3X45° ）：在其中的一个角落，倒一个区别于其它角落的大C 角（一般为 C3X45° ）。 如果是外观件则角不易太大。文件编号基准角设计规范版本∕版次A∕ 0 总页次生效日期2009-11-13 制定审核核准南通超达机械科技有限公司NanTong Chaoda Machinery and Technology CO.,LTD. 盖有文控中心受控发行章的为管制文件,严禁自行影印。页次： Page 2 of 6南通超达机械科技有限公司NanTong Chaoda Machinery and Technology CO.,LTD. 盖有文控中心受控发行章的为管制文件,严禁自行影印。页次： Page 3 of 6 3）左右 完全对称 的简单 零件和回转类零件和形状特别不规则的零件，不需要基准角。 2、2D图形设计要求在零件的基准角旁贴上画直角的“基”字，如：注意事项：1、 当同一副图上有多个正面图和背面图时，那么在每个正面图和背面图的的基准角上都要贴基准标志。2、 基准角在 2D和 3D的所有的图上都要一致，否则造成的后果是零件可能会报废。3、 基准角与尺寸标注基准可以不一致。如，模体、模板类规则零件，一般是从中心标数的。但要标注基准角到标注中心的尺寸。南通超达机械科技有限公司NanTong Chaoda Machinery and Technology CO.,LTD. 盖有文控中心受控发行章的为管制文件,严禁自行影印。页次： Page 4 of 64、 补充说明标中心的线的场合：完全对称的零件，近似对称的零件，外形是矩形、圆形、六角形等规则形状的零件，可画中心线。一般零件优先使用从中心线标数。5、 对于完全不对称的零件要从基准角去标尺寸。6、 图上基准标识的大小要清晰，高度一般是标准尺寸数字的二倍左右...
