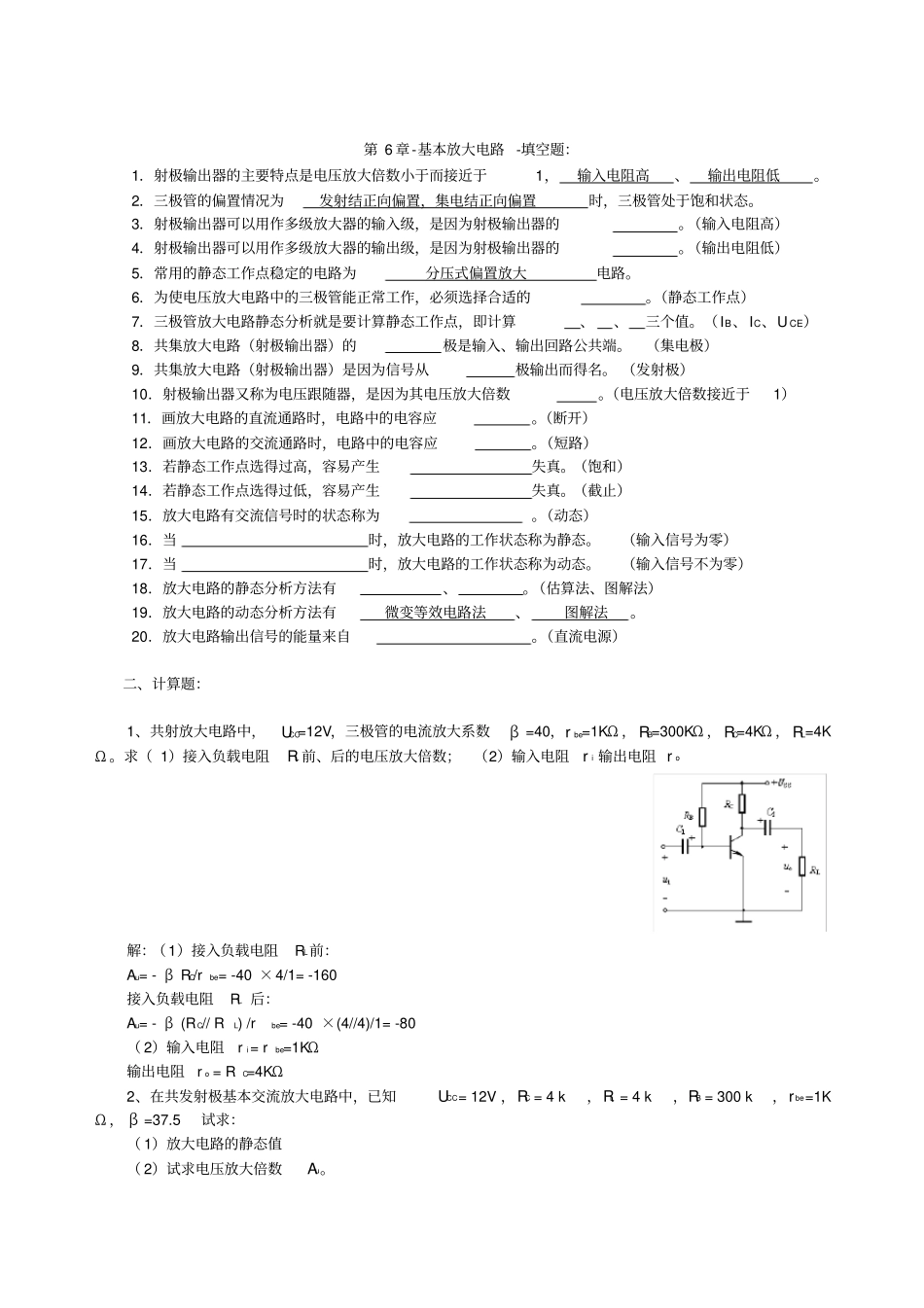

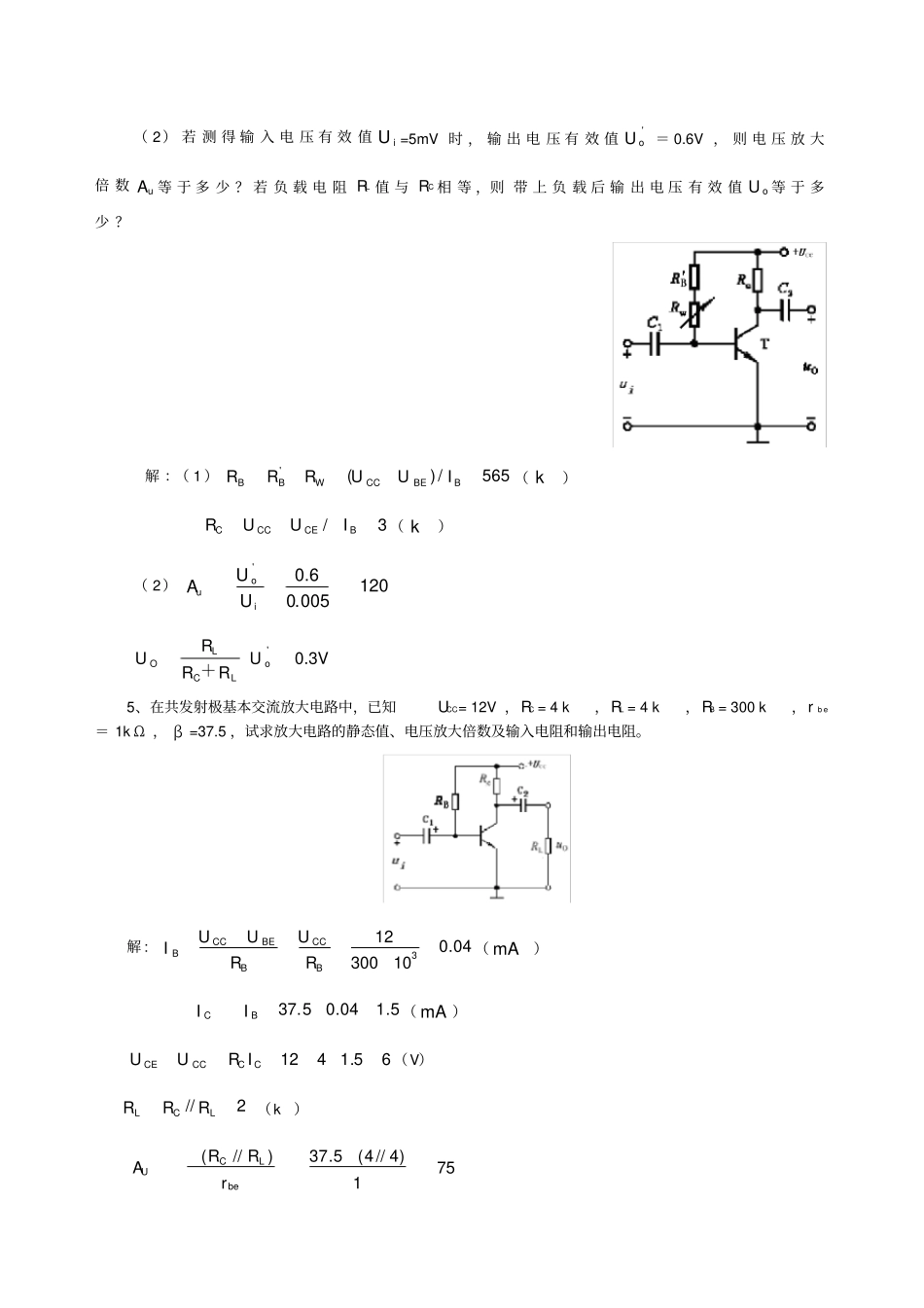

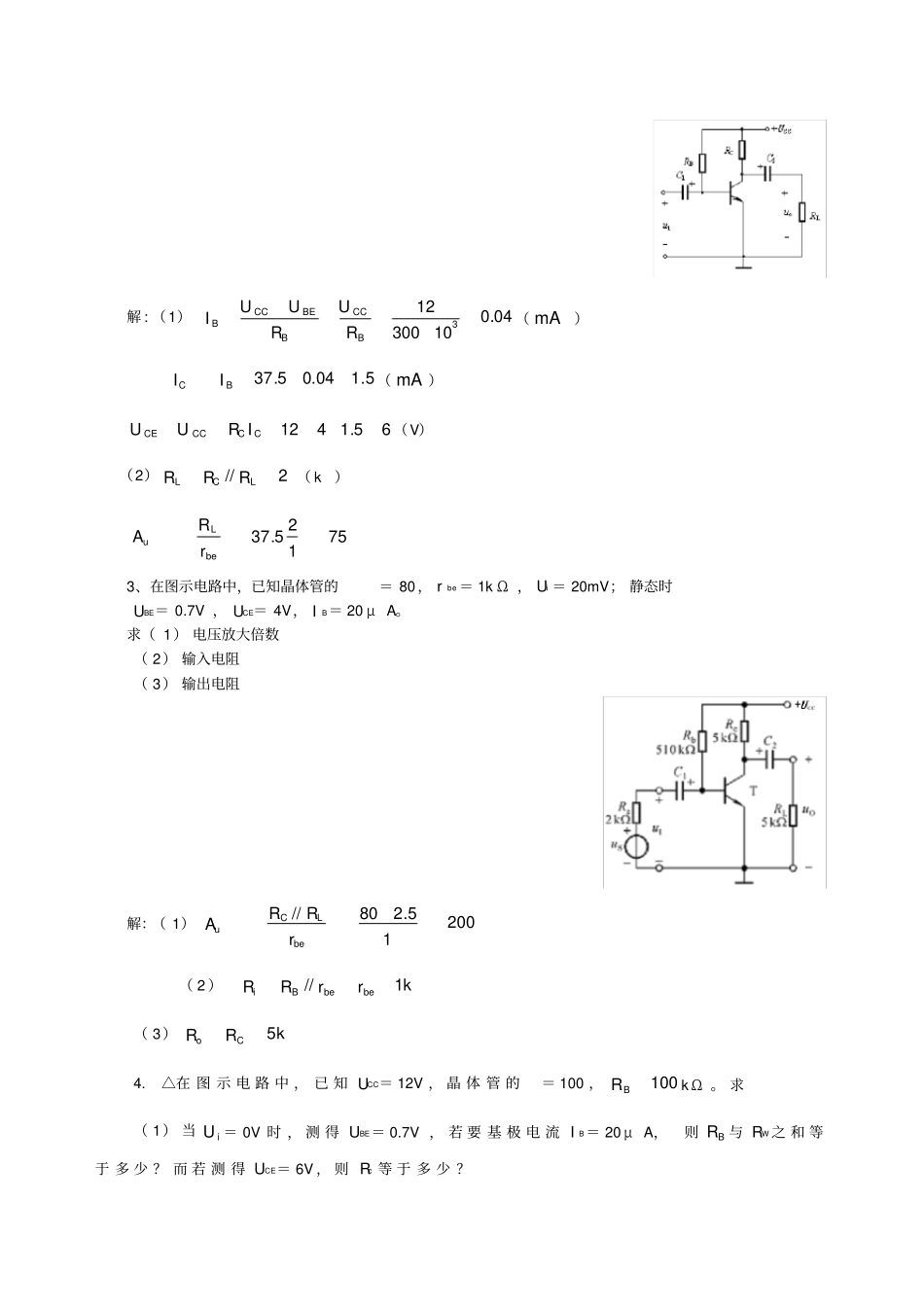

第 6 章-基本放大电路 -填空题：1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。6．为使电压放大电路中的三极管能正常工作，必须选择合适的。（静态工作点）7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。（IB、IC、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。 （发射极）10．射极输出器又称为电压跟随器，是因为其电压放大倍数。（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。（断开）12．画放大电路的交流通路时，电路中的电容应。（短路）13．若静态工作点选得过高，容易产生失真。（饱和）14．若静态工作点选得过低，容易产生失真。（截止）15．放大电路有交流信号时的状态称为。（动态）16．当时，放大电路的工作状态称为静态。（输入信号为零）17．当时，放大电路的工作状态称为动态。（输入信号不为零）18．放大电路的静态分析方法有、。（估算法、图解法）19．放大电路的动态分析方法有微变等效电路法、图解法。20．放大电路输出信号的能量来自。（直流电源）二、计算题：1、共射放大电路中，UCC=12V，三极管的电流放大系数β =40，r be=1KΩ ， RB=300KΩ ， RC=4KΩ ， RL=4KΩ 。求（ 1）接入负载电阻RL 前、后的电压放大倍数；（2）输入电阻r i 输出电阻 r o解：（1）接入负载电阻RL前：Au= - β RC/rbe= -40 ×4/1= -160 接入负载电阻RL 后：Au= - β (RC// RL) /rbe= -40 ×(4//4)/1= -80 （ 2）输入电阻r i= rbe=1KΩ输出电阻r o = RC=4KΩ2、在共发射极基本交流放大电路中，已知UCC = 12V ，RC = 4 k，RL = 4 k，RB = 300 k，r be=1KΩ ， β =37.5 试求：（ 1）放大电路的静态值（ 2）试求电压放大倍数Au。解 : （1）04.010300123BCCBBECCBRURUUI（ mA）5.104.05.37BCII（ mA ）65.1412CCCCCEIRUU（V）（2）2//LCLRRR（ k）75125.37beLurRA3、在图示电路中，已知晶体管的＝ 80 ， r...
