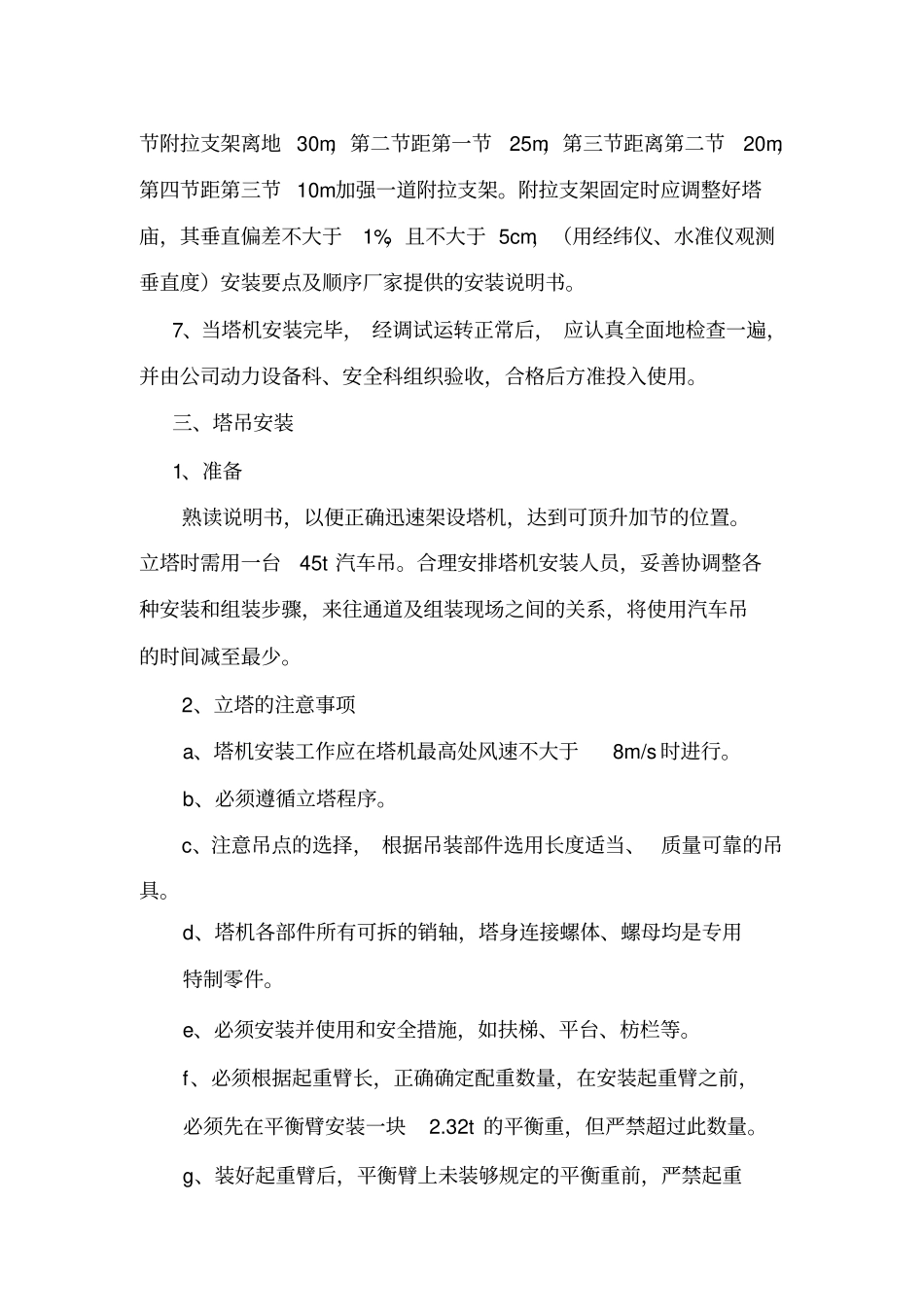

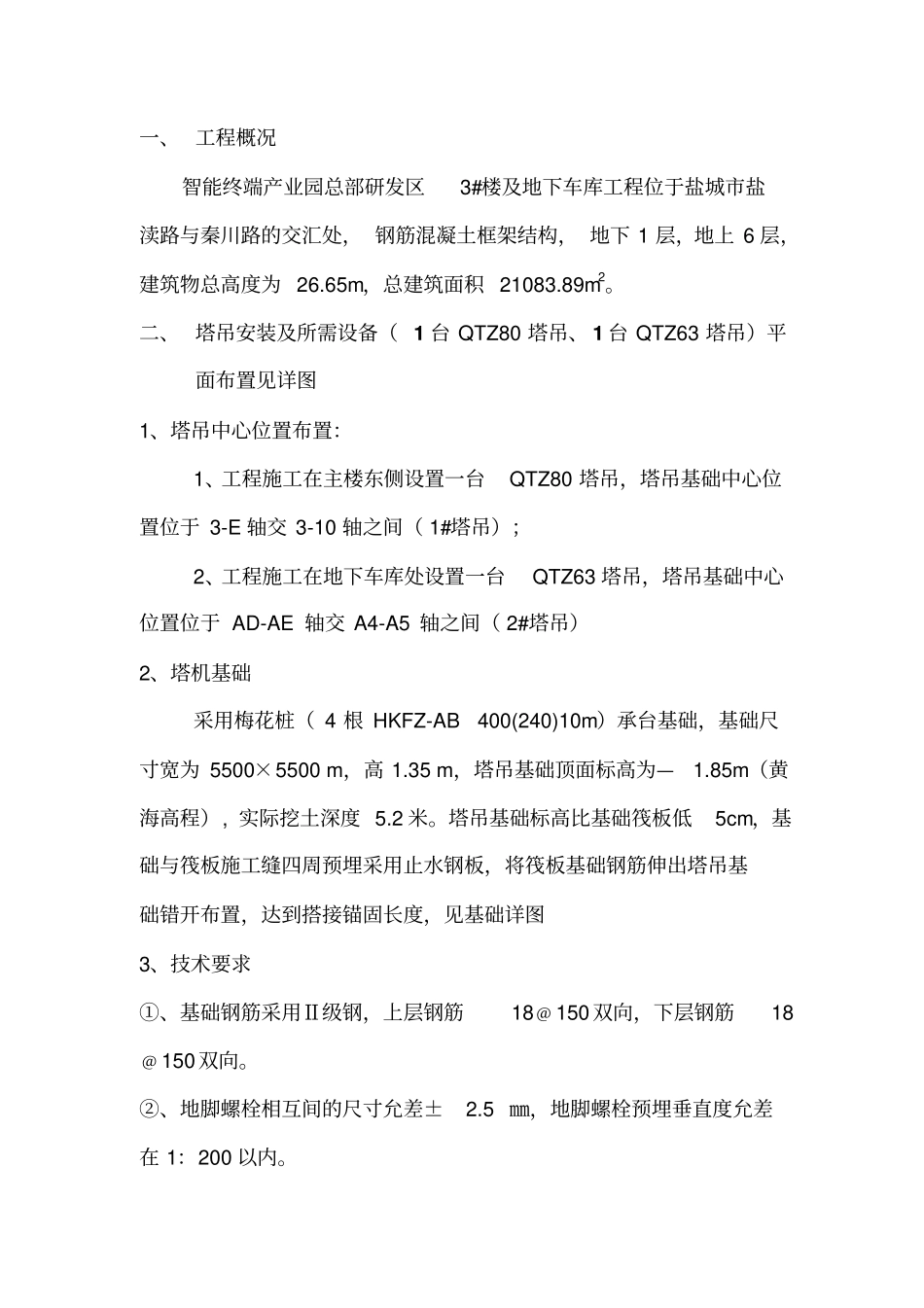

一、 工程概况智能终端产业园总部研发区3#楼及地下车库工程位于盐城市盐渎路与秦川路的交汇处， 钢筋混凝土框架结构， 地下 1 层，地上 6 层，建筑物总高度为 26.65m，总建筑面积 21083.89m2。二、 塔吊安装及所需设备（ 1 台 QTZ80 塔吊、 1 台 QTZ63 塔吊）平面布置见详图1、塔吊中心位置布置：1、工程施工在主楼东侧设置一台QTZ80 塔吊，塔吊基础中心位置位于 3-E 轴交 3-10 轴之间（ 1#塔吊）；2、工程施工在地下车库处设置一台QTZ63 塔吊，塔吊基础中心位置位于 AD-AE 轴交 A4-A5 轴之间（ 2#塔吊）2、塔机基础采用梅花桩（ 4 根 HKFZ-AB 400(240)10m）承台基础，基础尺寸宽为 5500×5500 m，高 1.35 m，塔吊基础顶面标高为—1.85m（黄海高程）, 实际挖土深度 5.2 米。塔吊基础标高比基础筏板低5cm，基础与筏板施工缝四周预埋采用止水钢板，将筏板基础钢筋伸出塔吊基础错开布置，达到搭接锚固长度，见基础详图3、技术要求①、基础钢筋采用Ⅱ级钢，上层钢筋18﹫150双向，下层钢筋18﹫150双向。②、地脚螺栓相互间的尺寸允差±2.5 ㎜，地脚螺栓预埋垂直度允差在 1：200 以内。③、砼标号采用商品C35，钢筋保护层 50 ㎜④、钢筋交叉处，地脚螺栓处，必须用铁丝绑扎。⑤、施工过程中，地脚螺栓不允许焊接。4、围护要求及措施①、开挖前进行提前7 天管井降水。②、挖土进行 1:1.5 比例大放坡 ,及时清运挖土，避免坡边堆荷载。③、挖土时必须有专人看守土方有倾向、变形等情况立即停止施工并采取措施。5、安装所需设备：（1）45 吨汽车起重机 1 台。（2）30 吨千斤顶 1 台。（3）经纬仪、水准仪各 1 台。（4）测地摇表 1 台。（5）套筒板手 1 套。6、安装要求及顺序根据施工要求，为加快施工进度，塔吊基础先施工，塔吊安装必须待塔吊基础混凝土强度直到80%之后才能进行。计划第一次安装先安装至最大自由高度即40 米，安装时，先将加强标准节安装在塔身底部，然后再安装塔机及塔冒，平衡臂和起重臂则在施工现场地面分别拼装好进行起吊组装，其安装程序为：加强标准节→外套架→回转轴承→塔冒→平衡臂→接通电源→调试→附拉支架，上部标准节在整机安装完成后，可自行顶升安装，附拉支架根据设计要求规定，第一节附拉支架离地 30m，第二节距第一节25m，第三节距离第二节20m，第四节距第三节 10m加强一道附拉支架。附拉支架固定时应调整好塔庙，其垂直偏差不大于1%，且不大于 5cm...
