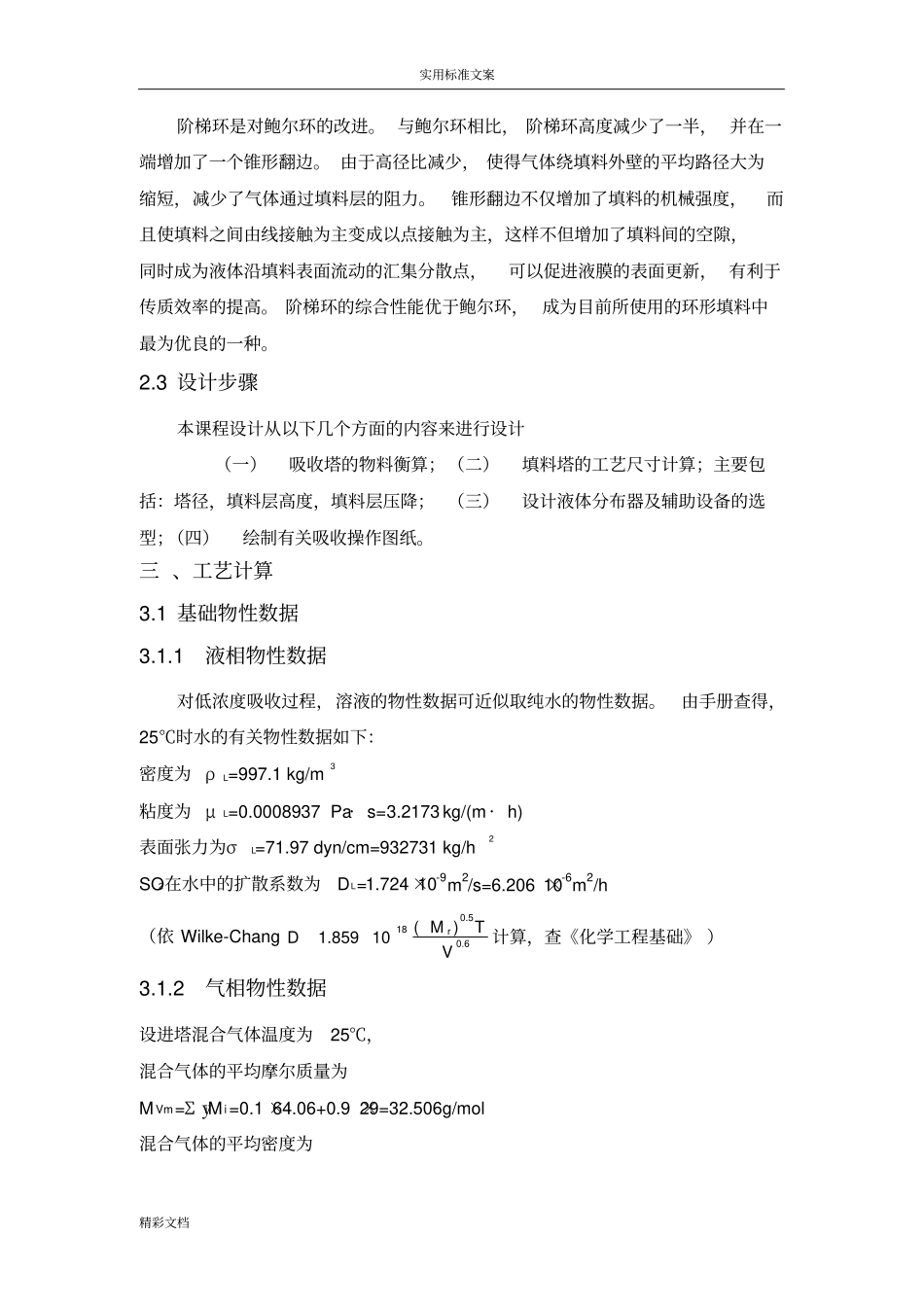

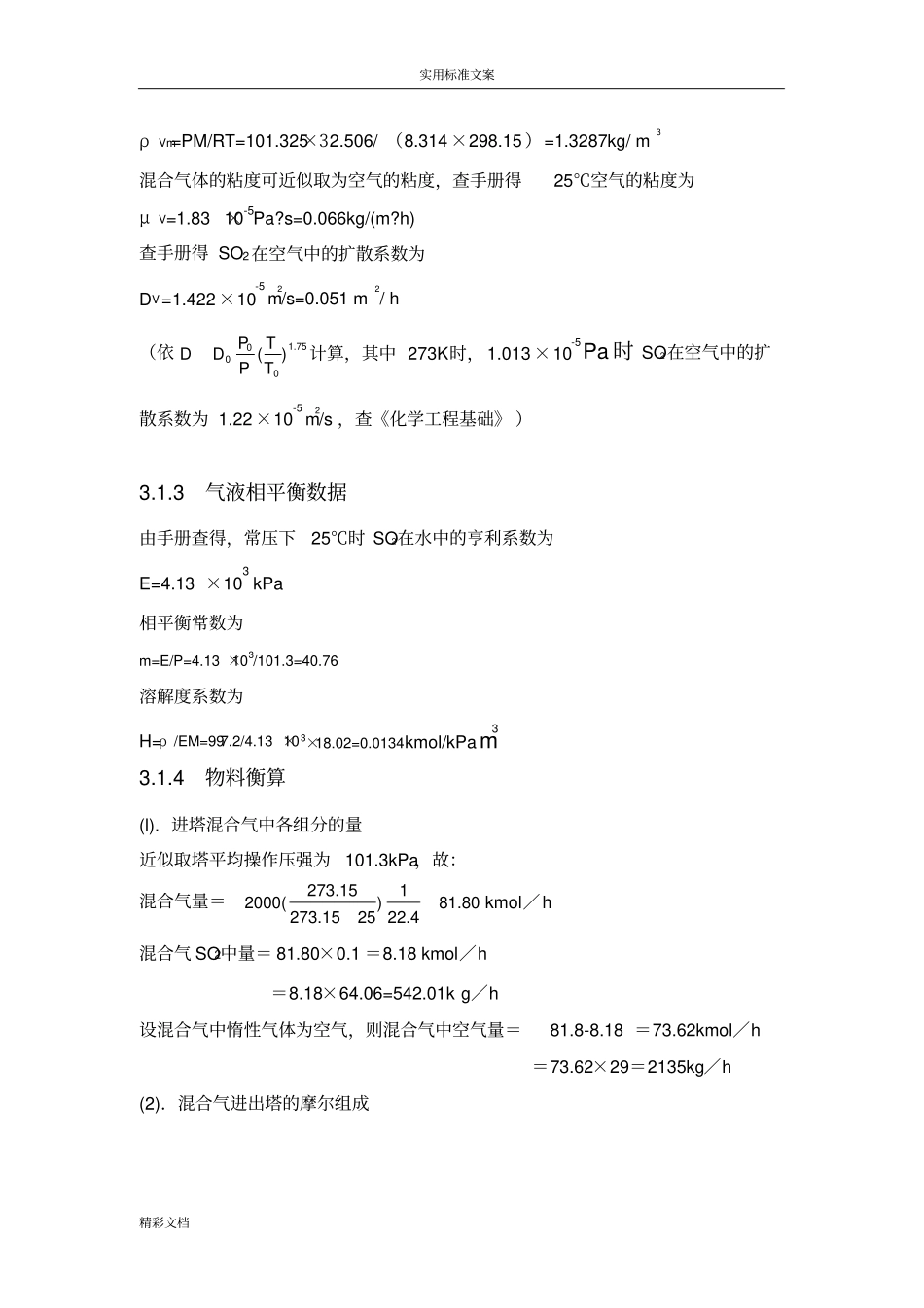

实用标准文案精彩文档一 设计任务书（一）设计题目水吸收 SO2 过程填料吸收塔的设计：试设计一座填料吸收塔，用于脱除焙烧炉送出的混合气体 ( 先冷却 ) 中的 SO2，其余为惰性组分，采用清水进行吸收。混合气体的处理量m3/h 2000 混合气体 SO2 含量（体积分数）10% SO2的回收率不低于97% 吸收剂的用量与最小用量之比1.3 （二）操作条件（1）操作压力常压（2）操作温度25℃（三）设计内容（1）吸收塔的物料衡算；（2）吸收塔的工艺尺寸计算；（3）填料层压降的计算；（4）液体分布器简要设计；（5）吸收塔接管尺寸计算；（6）绘制吸收塔设计条件图；（7）对设计过程的评述和有关问题的讨论。二 设计方案简介2.1 方案的确定用水吸收 SO2属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流程。因用水作为吸收剂，且SO2不作为产品，故采用纯溶剂。2.2 填料的类型与选择对于水吸收 SO2 的过程，操作温度及操作压力较低，工业上通常选用塑料散装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用DN38聚丙烯阶梯环填料。实用标准文案精彩文档阶梯环是对鲍尔环的改进。 与鲍尔环相比， 阶梯环高度减少了一半， 并在一端增加了一个锥形翻边。 由于高径比减少， 使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新， 有利于传质效率的提高。 阶梯环的综合性能优于鲍尔环， 成为目前所使用的环形填料中最为优良的一种。2.3 设计步骤本课程设计从以下几个方面的内容来进行设计（一）吸收塔的物料衡算；（二）填料塔的工艺尺寸计算；主要包括：塔径，填料层高度，填料层压降； （三）设计液体分布器及辅助设备的选型；（四）绘制有关吸收操作图纸。三 、工艺计算3.1 基础物性数据3.1.1 液相物性数据对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，25℃时水的有关物性数据如下：密度为 ρL=997.1 kg/m3粘度为 μL=0.0008937 Pa· s=3.2173 kg/(m · h)表面张力为σL=71.97 dyn/cm=932731 kg/h2 SO2在水中的扩散系数为 DL=1.724 ×10-9m2/s=6.206 ×10-6m2/h （依 Wilke-Chang0.518r0.6()1.859 10MTDV计算，查《化学工程基础》 ）3.1.2 气相物性数据设进塔混合...
