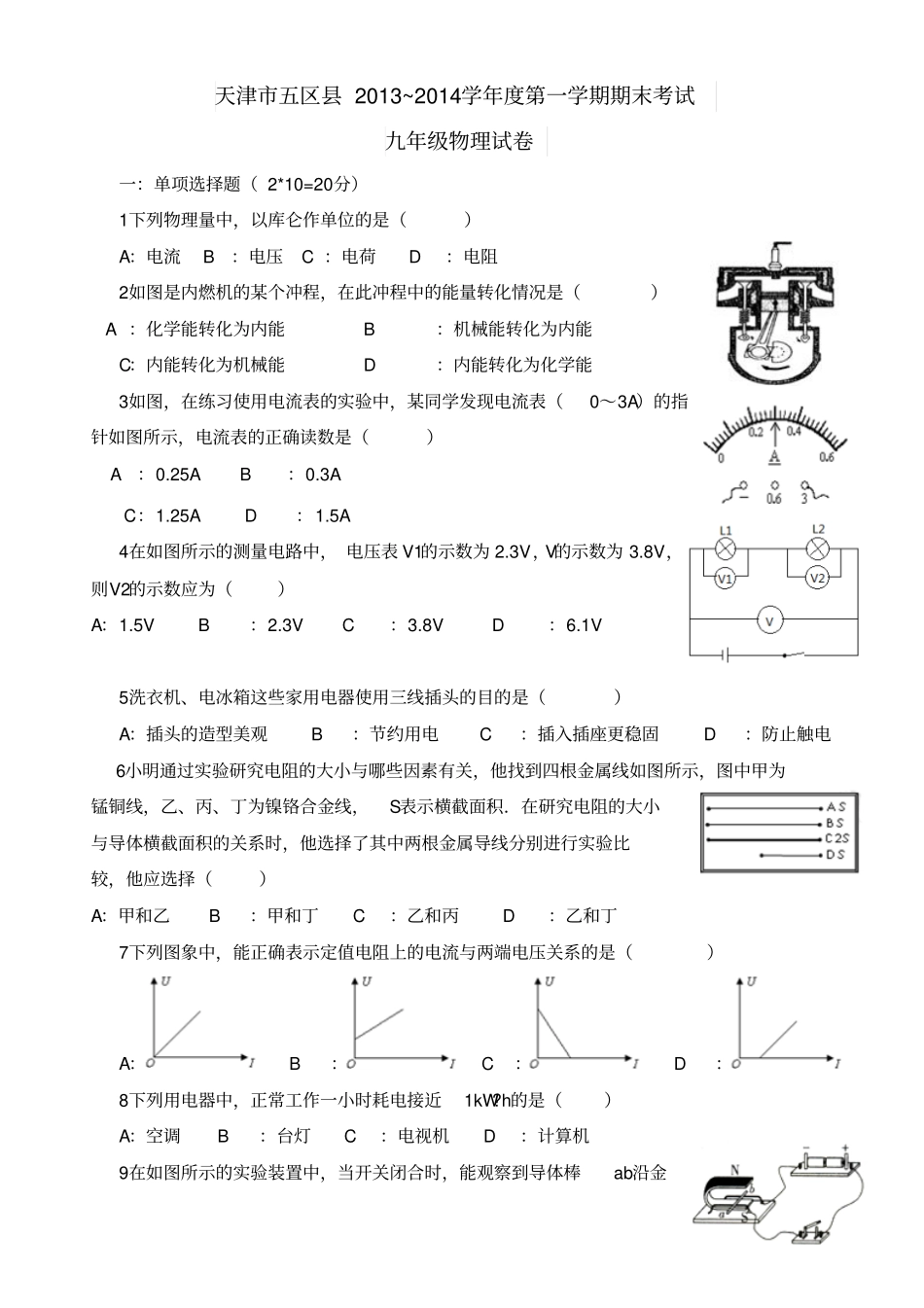

天津市五区县 2013~2014学年度第一学期期末考试九年级物理试卷一：单项选择题（ 2*10=20分）1下列物理量中，以库仑作单位的是（）A：电流 B：电压 C ：电荷 D：电阻2如图是内燃机的某个冲程，在此冲程中的能量转化情况是（） A ：化学能转化为内能 B：机械能转化为内能C：内能转化为机械能 D：内能转化为化学能3如图，在练习使用电流表的实验中，某同学发现电流表（0～3A）的指针如图所示，电流表的正确读数是（） A：0
25A B：0
3A C：1
25A D：1
5A 4在如图所示的测量电路中， 电压表 V1的示数为 2
3V，V的示数为 3
8V，则V2的示数应为（）A：1
5V B：2
3V C：3
8V D：6
1V 5洗衣机、电冰箱这些家用电器使用三线插头的目的是（）A：插头的造型美观 B：节约用电 C：插入插座更稳固 D：防止触电6小明通过实验研究电阻的大小与哪些因素有关，他找到四根金属线如图所示，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研究电阻的大小与导体横截面积的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（）A：甲和乙 B：甲和丁 C：乙和丙 D：乙和丁7下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A： B： C： D：8下列用电器中，正常工作一小时耗电接近1kW

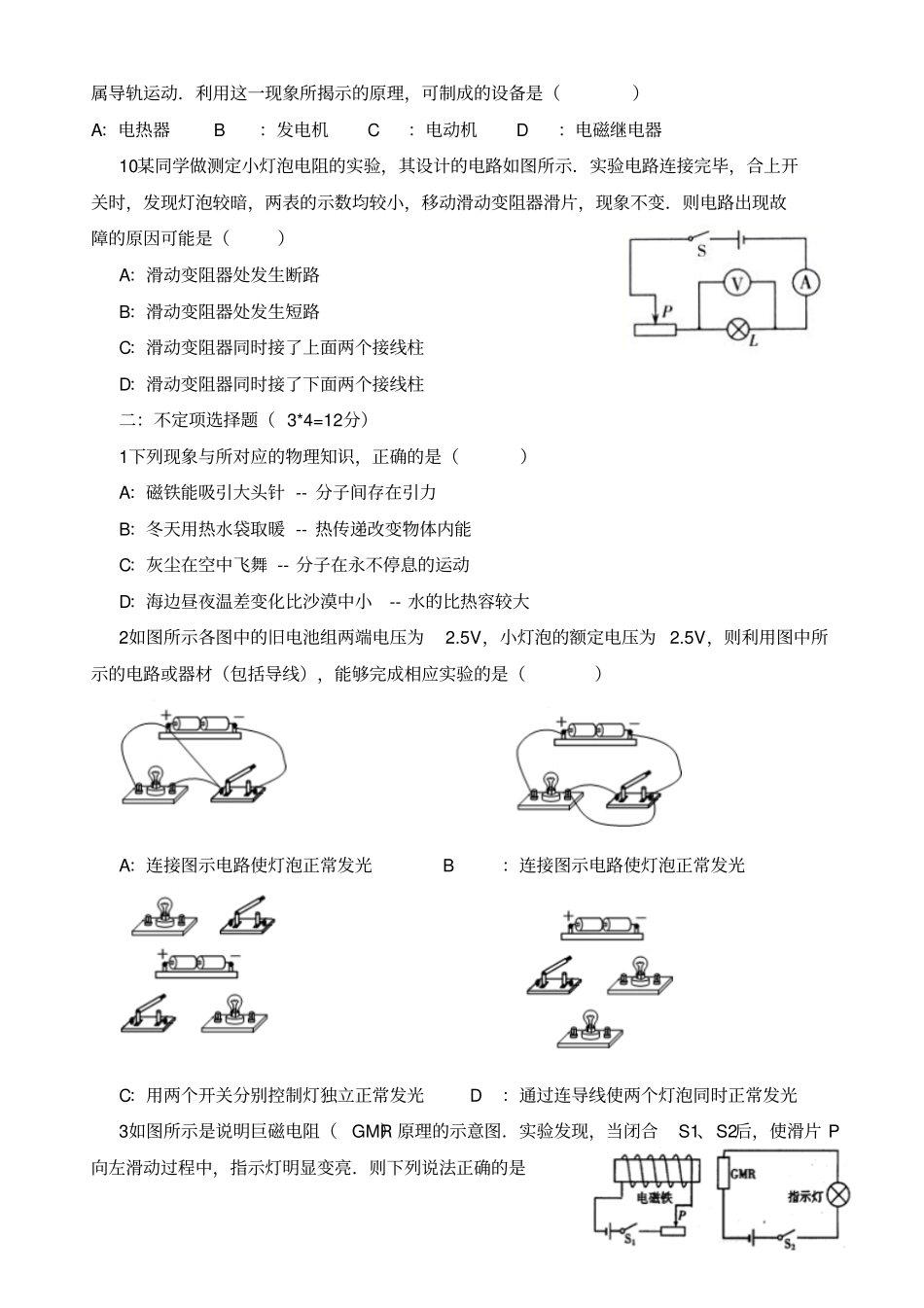

h的是（）A：空调 B：台灯 C：电视机 D：计算机9在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动．利用这一现象所揭示的原理，可制成的设备是（）A：电热器 B：发电机 C：电动机 D：电磁继电器10某同学做测定小灯泡电阻的实验，其设计的电路如图所示．实验电路连接完毕，合上开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变．则电路出现故障的原因可能是（）A：滑动变阻器处发生断路B：滑动变阻器处发生
