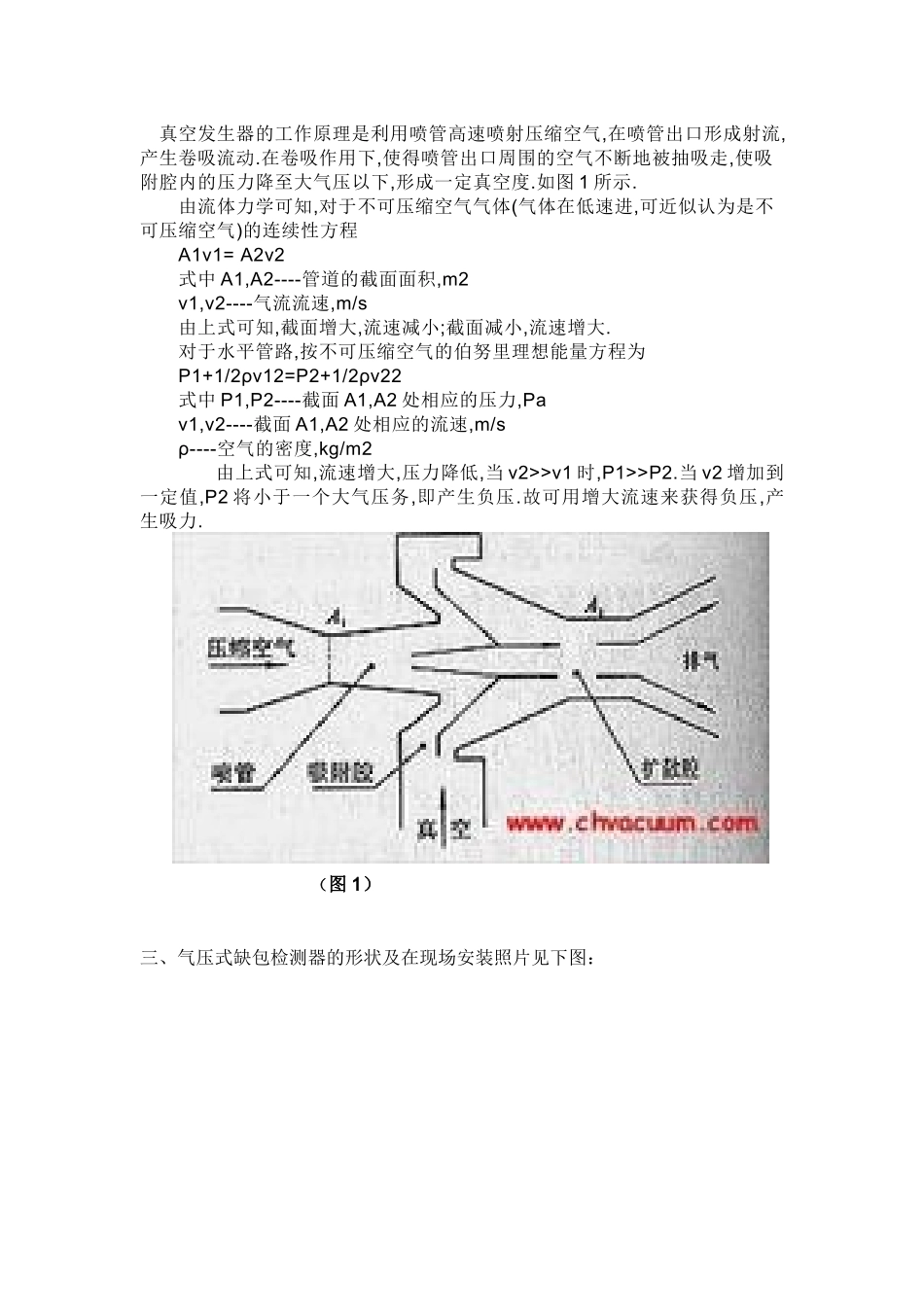

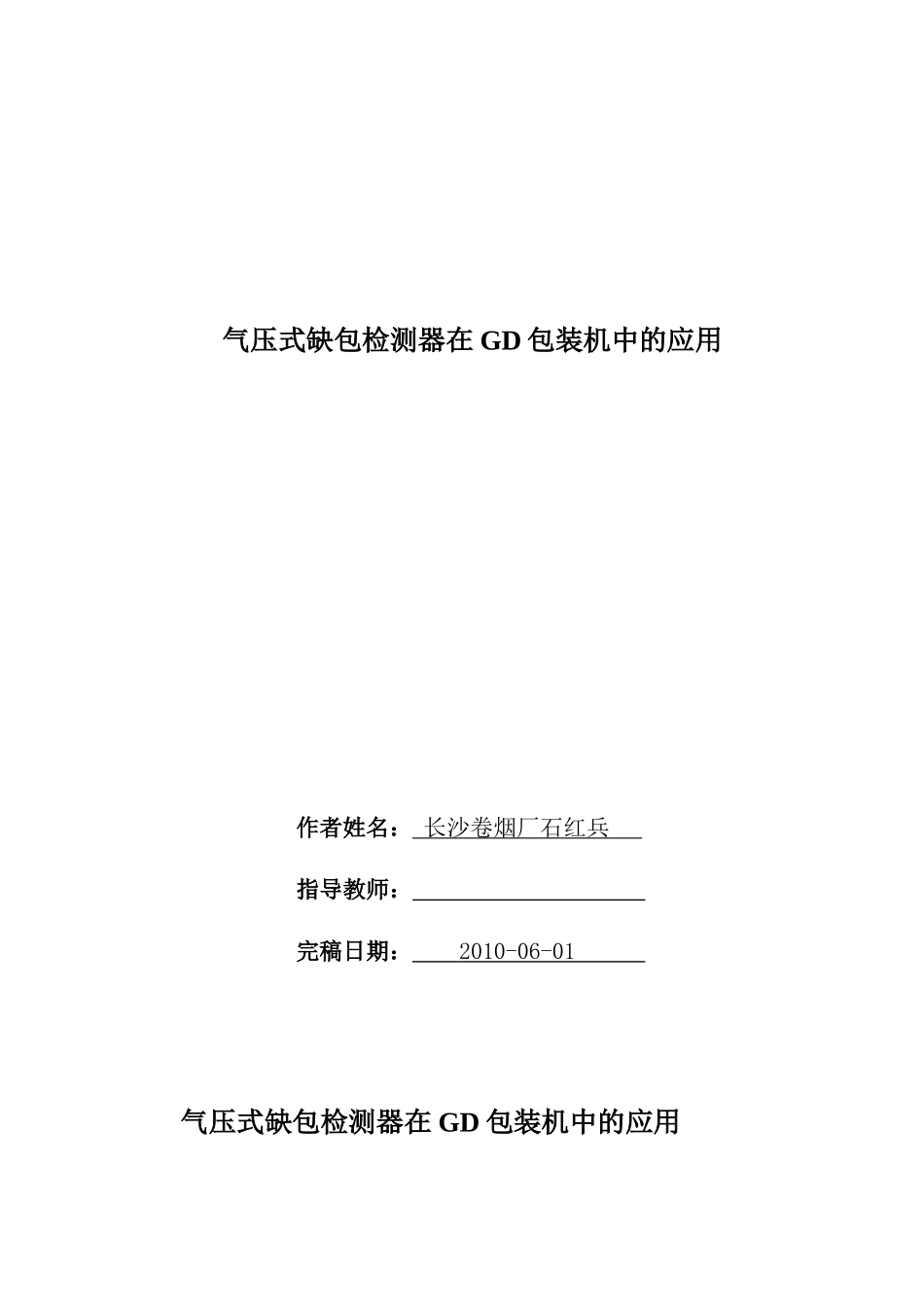

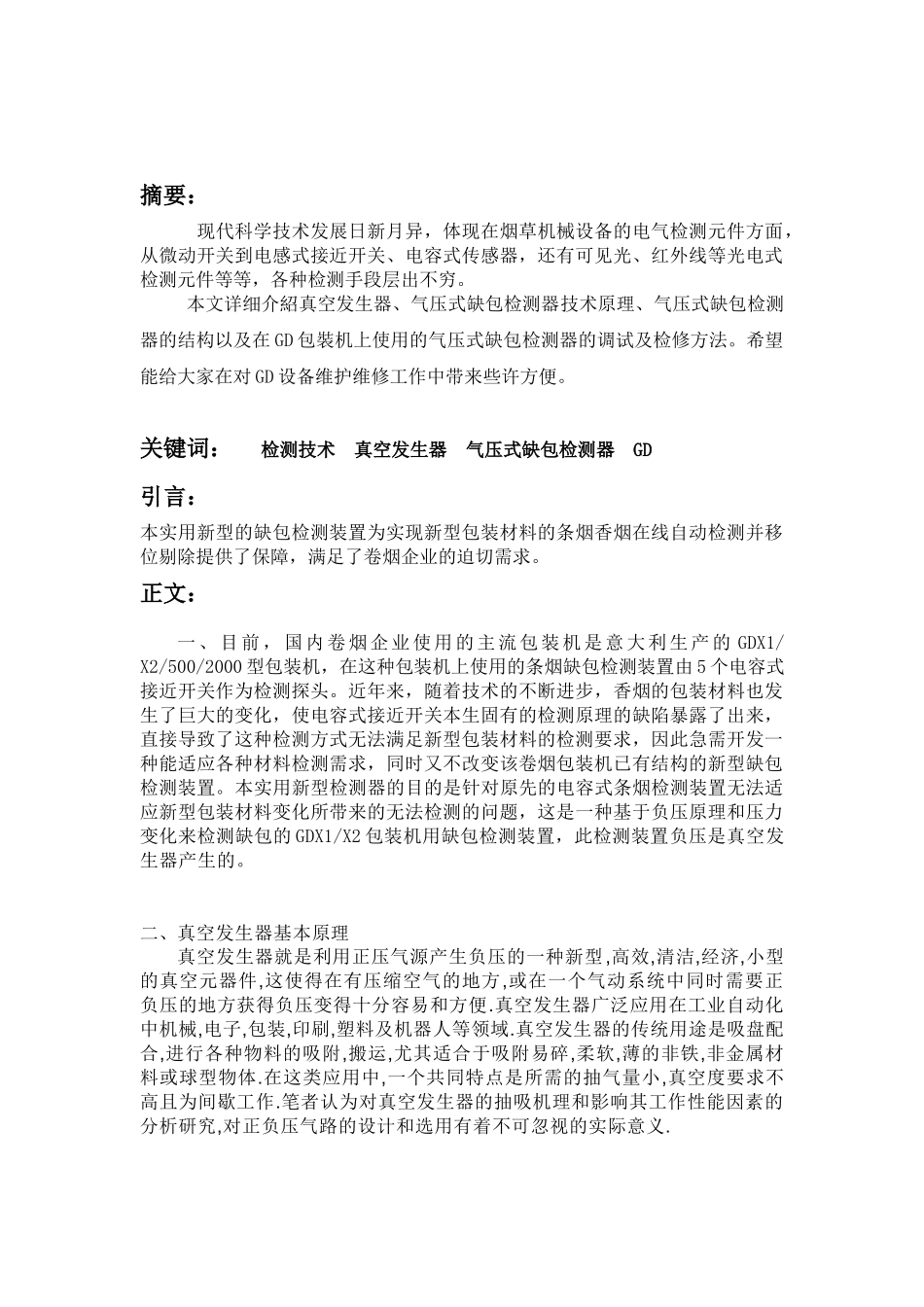

气压式缺包检测器在 GD 包装机中的应用作者姓名： 长沙卷烟厂石红兵 指导教师： 完稿日期： 2010-06-01 气压式缺包检测器在 GD 包装机中的应用摘要： 现代科学技术发展日新月异，体现在烟草机械设备的电气检测元件方面，从微动开关到电感式接近开关、电容式传感器，还有可见光、红外线等光电式检测元件等等，各种检测手段层出不穷。 本文详细介紹真空发生器、气压式缺包检测器技术原理、气压式缺包检测器的结构以及在 GD 包裝机上使用的气压式缺包检测器的调试及检修方法。希望能给大家在对 GD 设备维护维修工作中带来些许方便。关键词： 检测技术 真空发生器 气压式缺包检测器 GD引言： 本实用新型的缺包检测装置为实现新型包装材料的条烟香烟在线自动检测并移位剔除提供了保障，满足了卷烟企业的迫切需求。正文：一、目前， 国内 卷烟企业使用的主流包装机是意大利生产的 GDX1/X2/500/2000 型包装机，在这种包装机上使用的条烟缺包检测装置由 5 个电容式接近开关作为检测探头。近年来，随着技术的不断进步，香烟的包装材料也发生了巨大的变化，使电容式接近开关本生固有的检测原理的缺陷暴露了出来，直接导致了这种检测方式无法满足新型包装材料的检测要求，因此急需开发一种能适应各种材料检测需求，同时又不改变该卷烟包装机已有结构的新型缺包检测装置。本实用新型检测器的目的是针对原先的电容式条烟检测装置无法适应新型包装材料变化所带来的无法检测的问题，这是一种基于负压原理和压力变化来检测缺包的 GDX1/X2 包装机用缺包检测装置，此检测装置负压是真空发生器产生的。二、真空发生器基本原理真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便.真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域.真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体.在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作.笔者认为对真空发生器的抽吸机理和影响其工作性能因素的分析研究,对正负压气路的设计和选用有着不可忽视的实际意义. 真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动.在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔...
