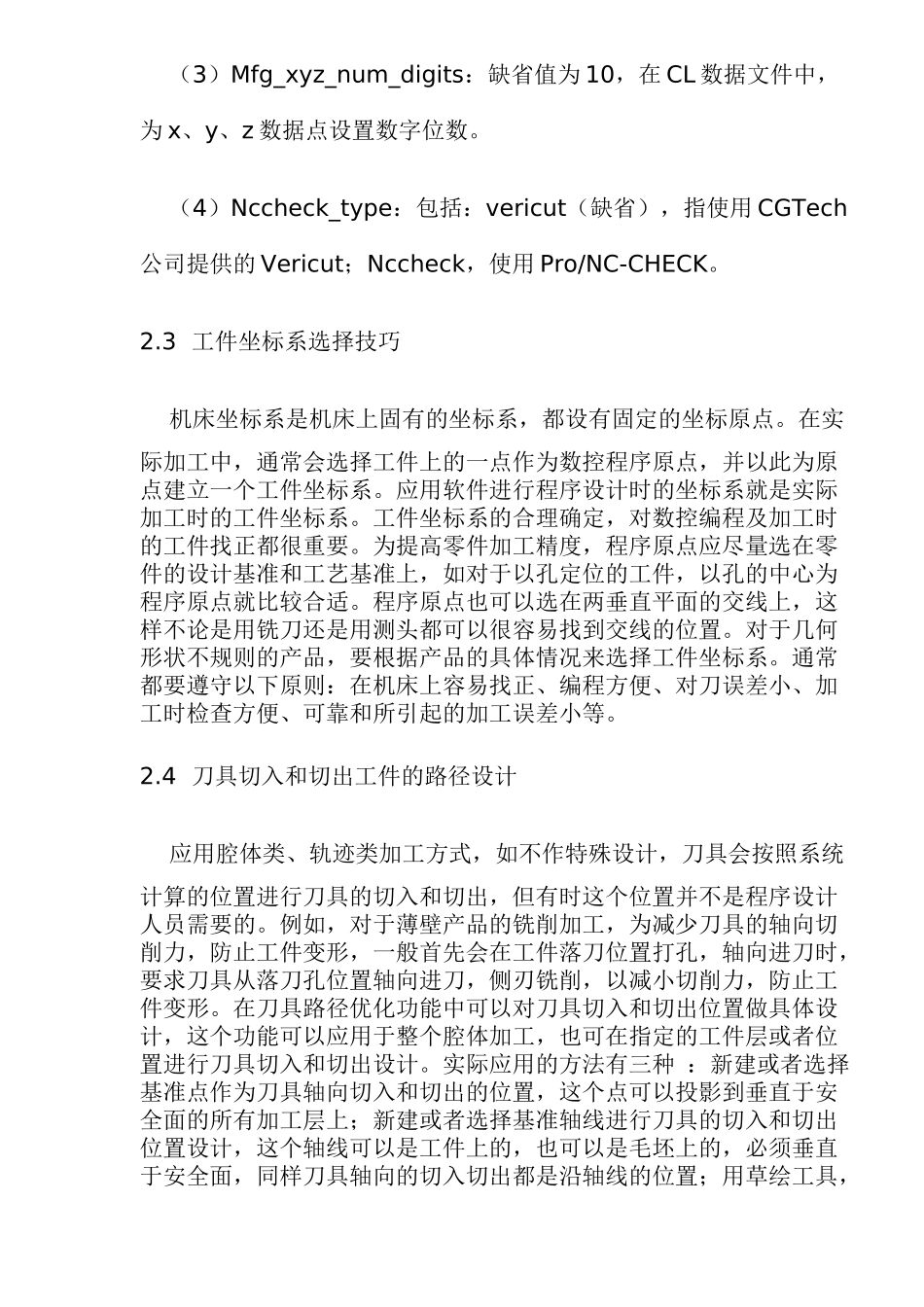

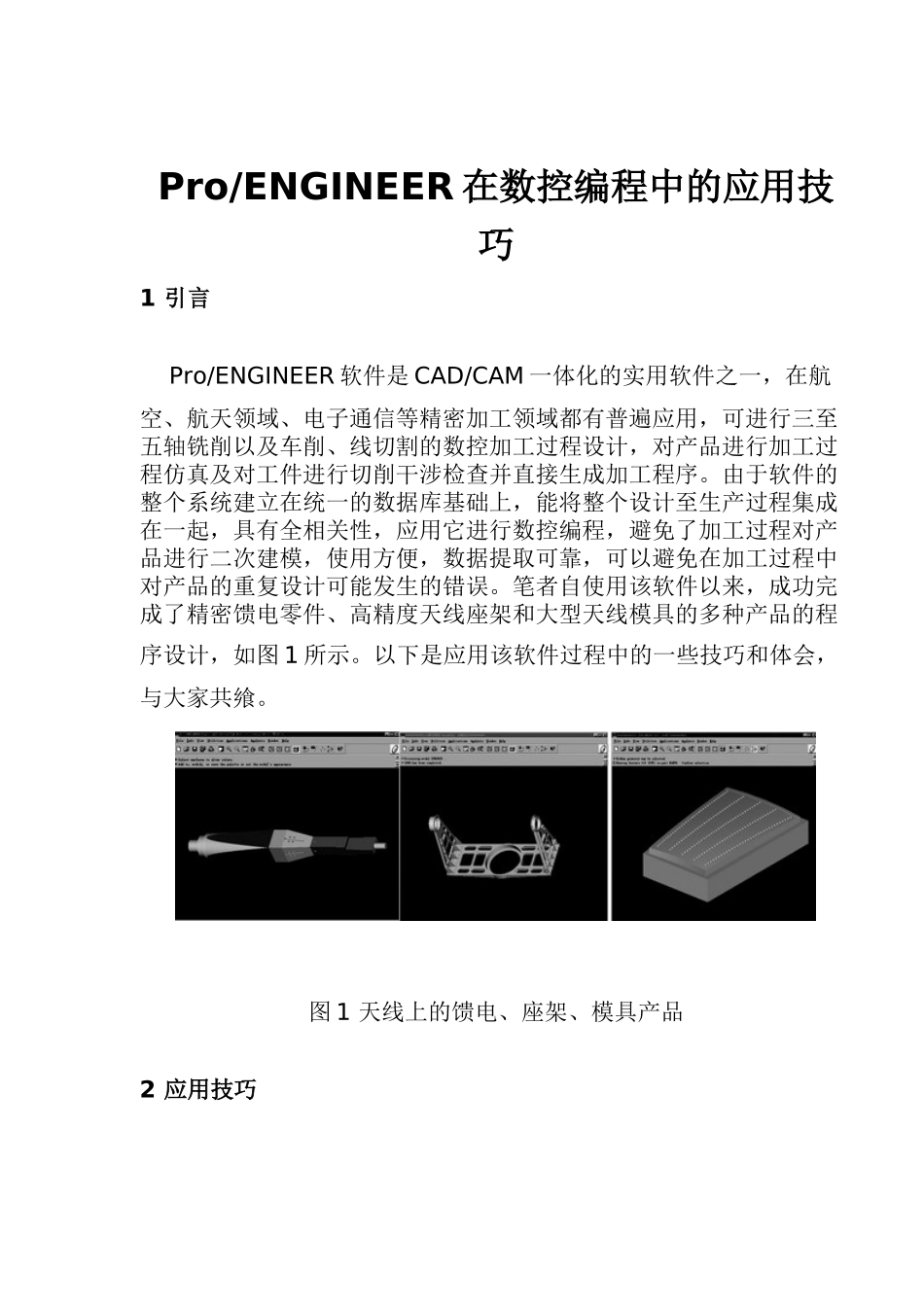

Pro/ENGINEER 在数控编程中的应用技巧1 引言 Pro/ENGINEER 软件是 CAD/CAM 一体化的实用软件之一,在航空、航天领域、电子通信等精密加工领域都有普遍应用,可进行三至五轴铣削以及车削、线切割的数控加工过程设计,对产品进行加工过程仿真及对工件进行切削干涉检查并直接生成加工程序。由于软件的整个系统建立在统一的数据库基础上,能将整个设计至生产过程集成在一起,具有全相关性,应用它进行数控编程,避免了加工过程对产品进行二次建模,使用方便,数据提取可靠,可以避免在加工过程中对产品的重复设计可能发生的错误。笔者自使用该软件以来,成功完成了精密馈电零件、高精度天线座架和大型天线模具的多种产品的程序设计,如图 1 所示。以下是应用该软件过程中的一些技巧和体会,与大家共飨。图 1 天线上的馈电、座架、模具产品2 应用技巧2.1 工作路径的设置 Pro/ENGINEER 的工作路径的设置是很重要的,因为 Pro/ENGINEER 缺省的启动路径是在 Pro/ENGINEER 安装路径下的 BIN 文件夹,该文件夹存储 Pro/ENGINEER 最重要的各种命令。如果不设置工作路径,随着工作的进行,会直接把零件文件、装配文件、加工文件和相应的 Trail 文件都保存在此文件夹中,给文件的管理带来很大的麻烦,所以一定要建立自己的工作目录,并且能做到文件的分类存放,统一管理。工作路径设置的方法是:在文件目录下选择工作路径目录,然后选择需要设置的路径及文件夹作为工作路径后,确定就可以了。2.2 Config 文件的正确应用 Config 文件是 Pro/ENGINEER 的系统配置文件,几乎可以满足对Pro/ENGINEER 的所有要求,不仅在进行产品设计过程需要用到,在进行加工过程设计时也有非常重要的参数设置。通过这些设置,可以把 Pro/ENGINEER 定制为所需的工作环境。下面是在加工过程中经常需要设置的参数。 (1)Mfg_auto_ref_prt_as_chk_srf:选择 yes 或 no,在 3、4和 5 轴“轮廓”和“常规”铣削序列中,缺省情况下选取整个参照零件作为检查曲面,用于计算这些序列的“NC 序列”刀具路径。 (2)Mfg_info_location:选择 top_left,bottom_right,用来设置“制造信息”对话框的位置。 (3)Mfg_xyz_num_digits:缺省值为 10,在 CL 数据文件中,为 x、y、z 数据点设置数字位数。 (4)Nccheck_type:包括:vericut(缺省),指使用 CGTech公司提供的 Vericut;Nccheck,使用 Pro/NC-CHECK。2.3 工件坐标系选择技巧...
