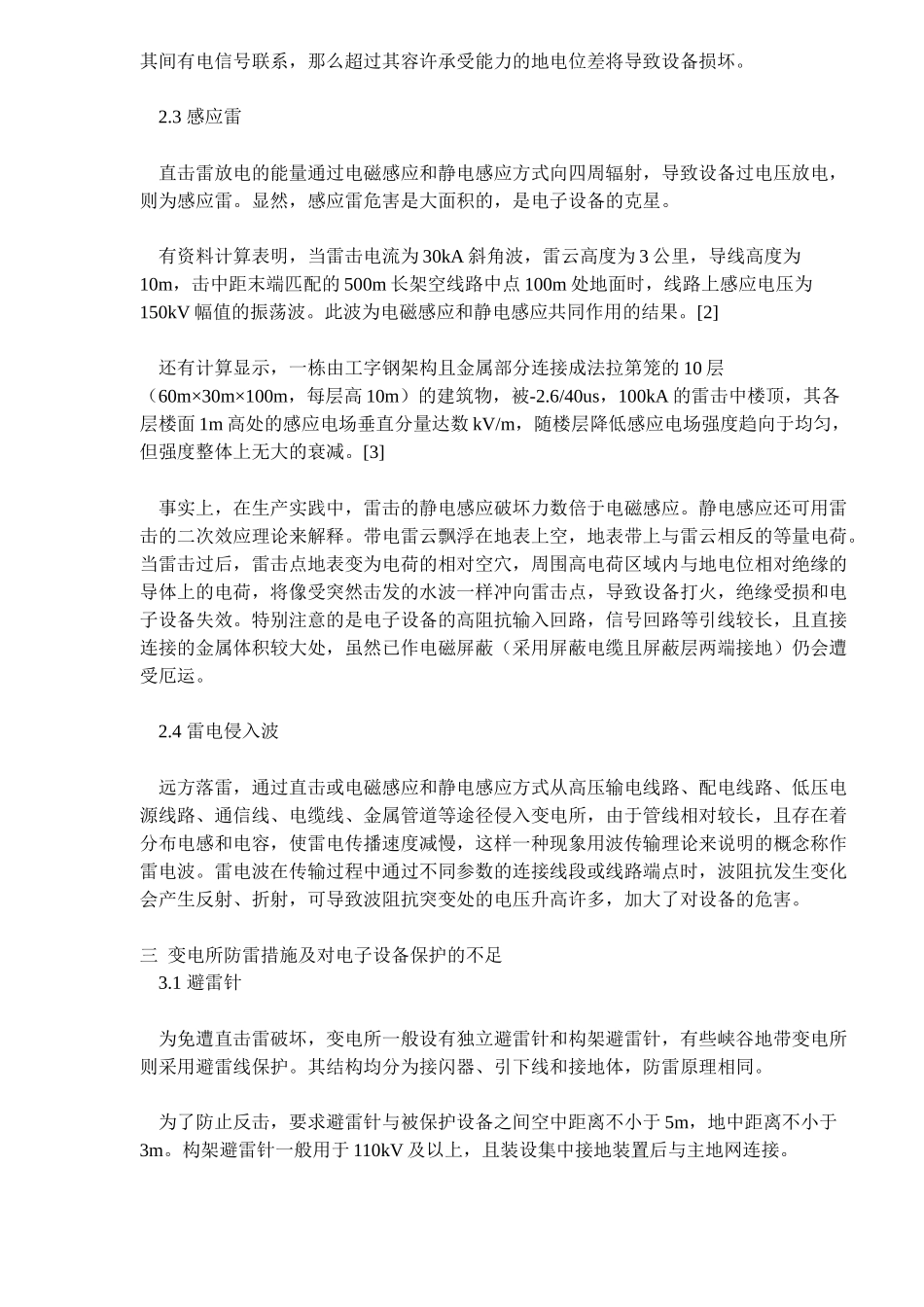

雷击对变电所电子设备的危害及其防护_第2页
2/7

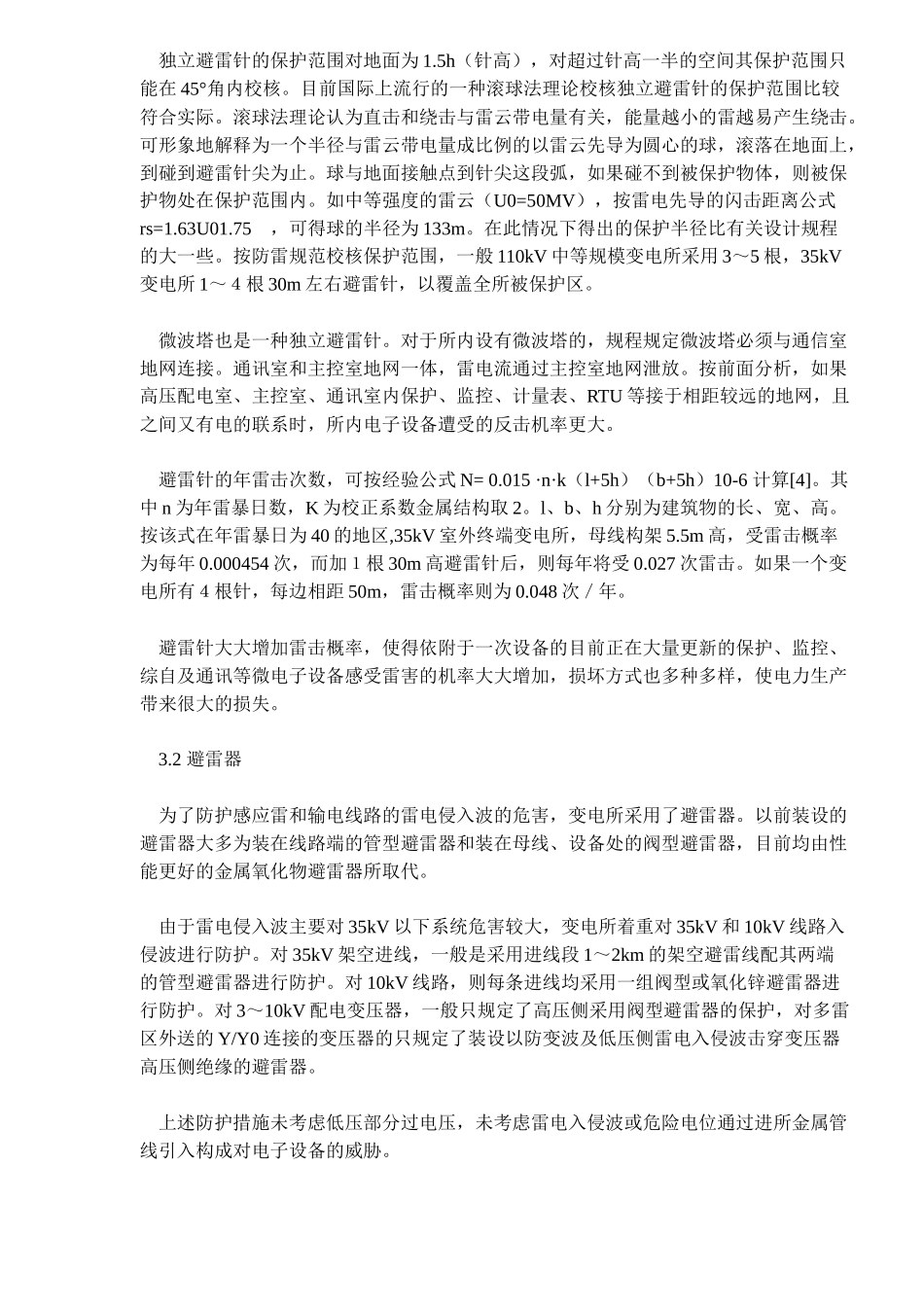

雷击对变电所电子设备的危害及其防护_第3页
3/7
雷击对变电所电子设备的危害及其防护摘要:变电所电子设备受雷击影响概率大,应当引起重视。采取分区、分级,重点防护,可起到事半功倍的效果。 关键词:雷击 防雷 电子设备 变电所 一 前言 人类社会步入信息时代,各类先进的电子设备由于大量和广泛的运用,其遭受雷击危害机率大大增加。尤其是变电所内电子设备,依附于处在受避雷针保护范围内的一次设备,受雷击影响概率更大。且采用传统防雷措施,其防护多有不当,应当引起重视。 二 雷击危害的几种方式 2.1 雷的直击和绕击 雷云单体浮在大地上空,其所带电荷拖着地表相反电荷犹如一个影子随风移动。如果途经变电所的避雷针或地表其它突出物,地电荷会导致突出物顶端电场畸变集中。闪电开始之前先是雷云底部的始发先导按间歇分级跃进方式向地表发展,当距地面 50~100m 时,由避雷针等地表突出物电场畸变集中的地方产生垂直向上的迎面先导。两者相接,进入直击或绕击的主放电阶段。 通常当地面上突出物的高度为 h,雷云正下方的平均电场强度大于和等于 580h-0.7kV/m 时,则该突出物将容易受到直击雷。原因是高为 h 的避雷针可影响雷云单体向下的始发先导发展方向的半径,用公式表述为: R=16.3h0.61m 。该式还表明,地表安装独立避雷针后,将会在其附近出现大量的散击,甚至对避雷针进行直击,对受避雷针保护范围内的物体进行绕击。[1] 一次雷击主放电一般为几万安培到十几万安培。瞬间高热和电动力,会造成混凝土杆炸裂,小截面金属熔化,引起火灾和大爆炸,金属导体连接部分断裂破损,建筑物倒坍,电气设备损坏。 2.2 雷电反击 直击雷电流通过地表突出物的电阻入地散流。假如地电阻为 10Ω,一个 30kA 的雷电流将会使地网电位上升至 300kV。如果受雷击变电所输电线路来自另一个不同地网的变电所,那么上升的地电位与输电线上的电位将形成巨大反差,导致与输电线路相连的电气设备的损坏。不仅仅是输电线路、动力电缆,凡是引进变电所的金属管线都会引起雷电反击。 另一种雷电反击,对变电所的电子设备危害也不容忽视。雷电流沿变电所的接地网散流,支线上的雷电流和各点电位差异很大。连接在不同等电位地网上的电子设备。如果其间有电信号联系,那么超过其容许承受能力的地电位差将导致设备损坏。 2.3 感应雷 直击雷放电的能量通过电磁感应和静电感应方式向四周辐射,导致设备过电压放电,则为感应雷。显然,感应雷危害是大面积的,是电子设备的克星。 有资...
