GFI-GH-12零星工程图纸格式标准VIP免费

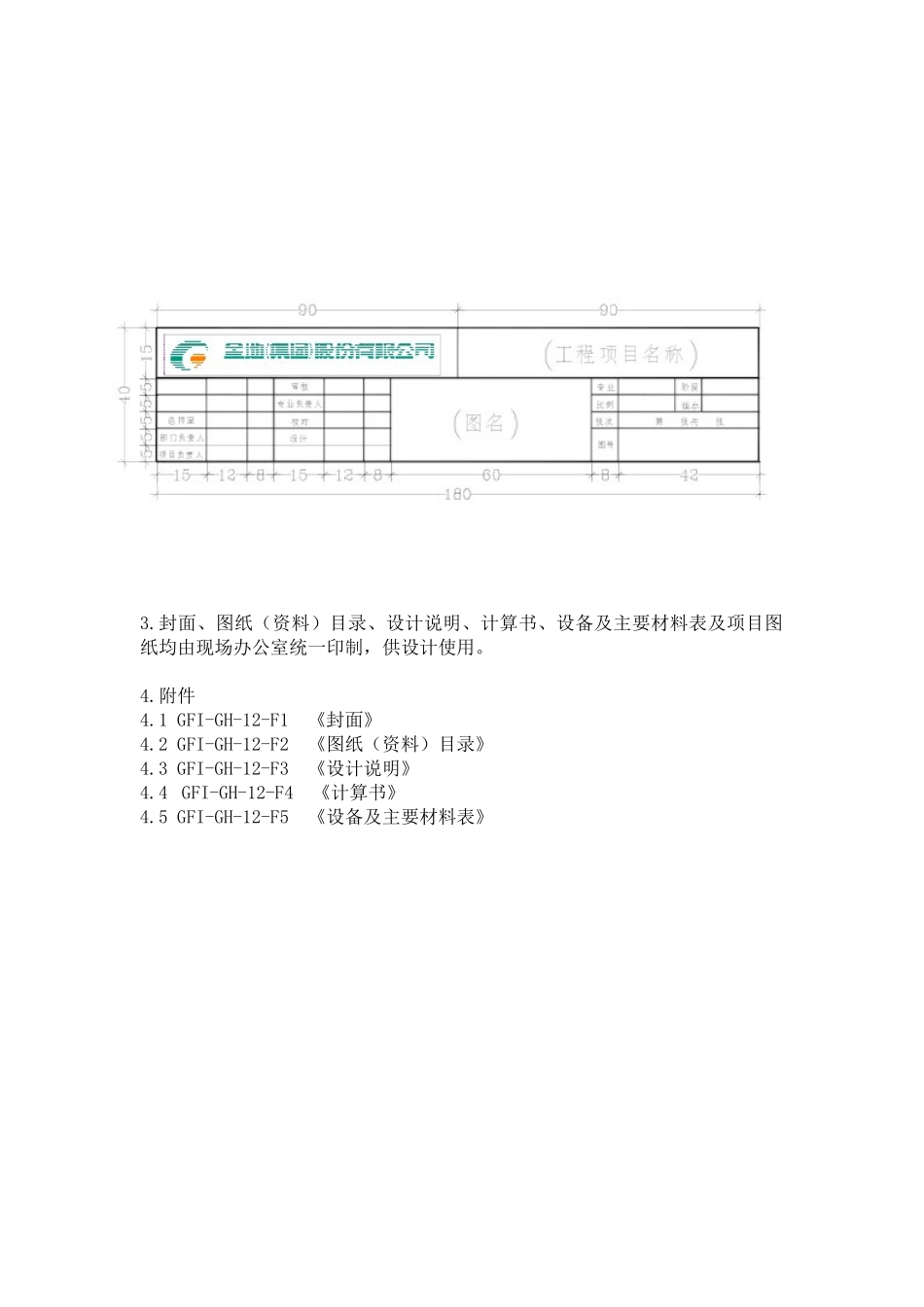

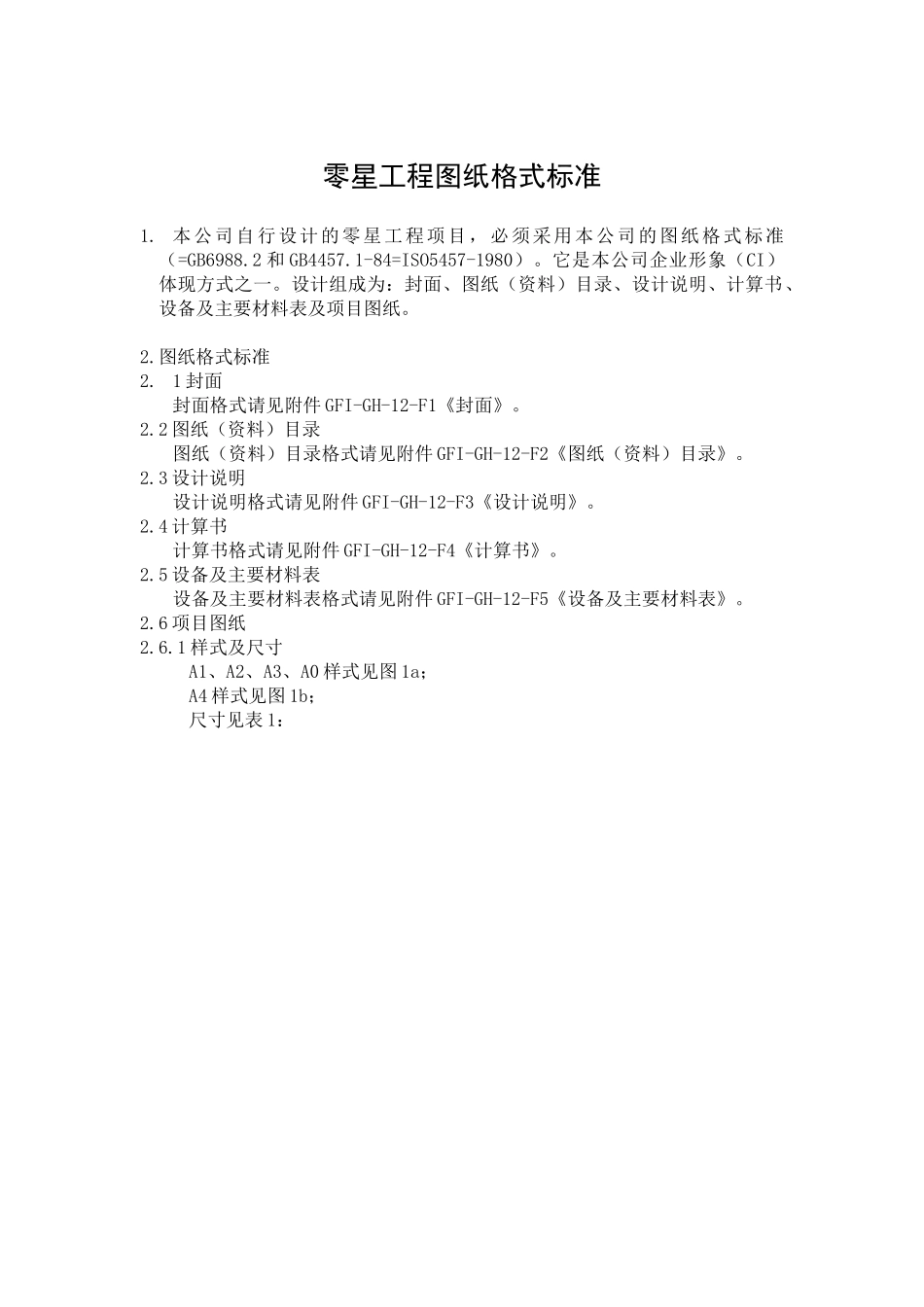

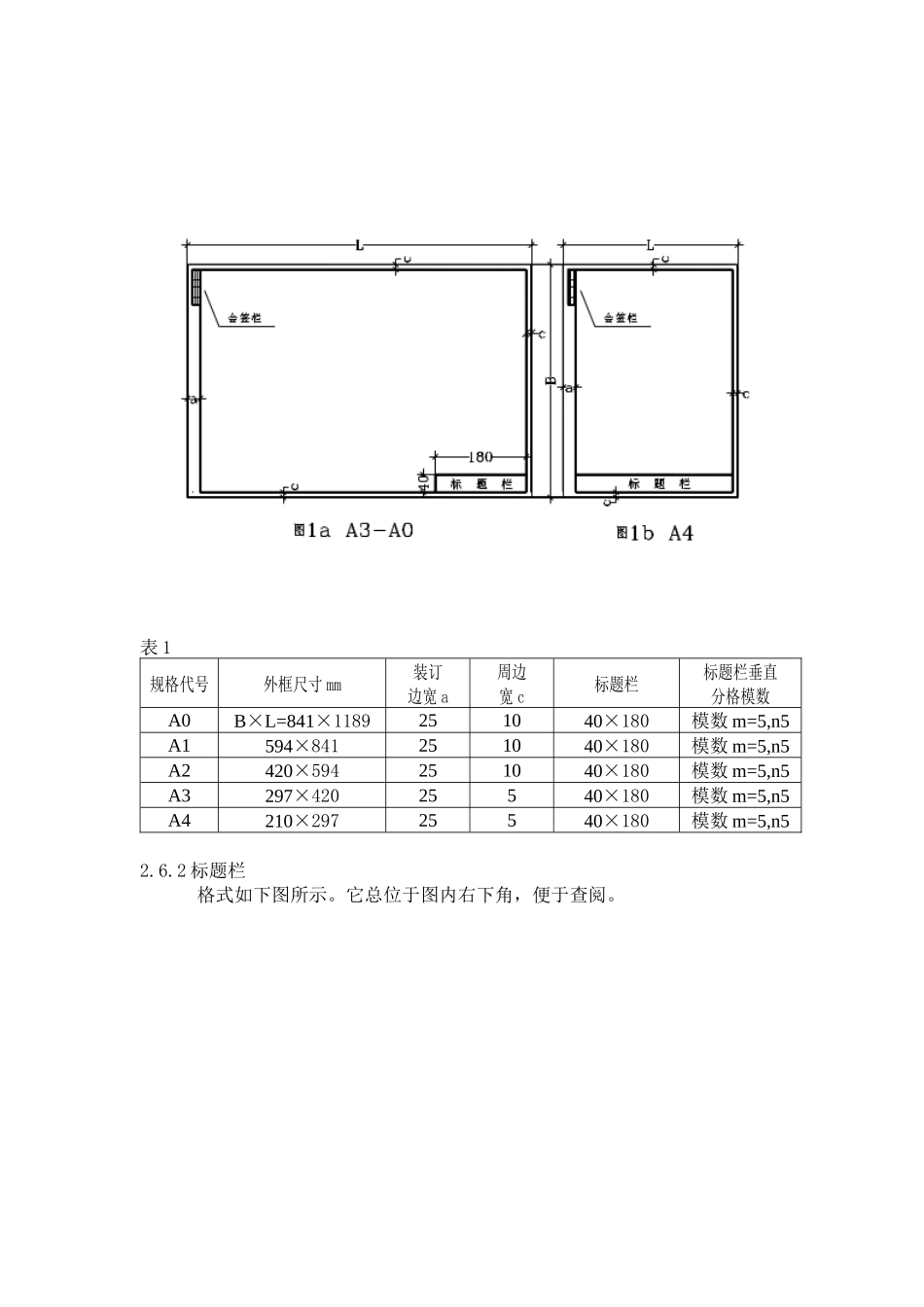

零星工程图纸格式标准1. 本公司自行设计的零星工程项目，必须采用本公司的图纸格式标准（=GB6988.2 和 GB4457.1-84=ISO5457-1980）。它是本公司企业形象（CI）体现方式之一。设计组成为：封面、图纸（资料）目录、设计说明、计算书、设备及主要材料表及项目图纸。2.图纸格式标准2. 1 封面封面格式请见附件 GFI-GH-12-F1《封面》。2.2 图纸（资料）目录图纸（资料）目录格式请见附件 GFI-GH-12-F2《图纸（资料）目录》。2.3 设计说明设计说明格式请见附件 GFI-GH-12-F3《设计说明》。2.4 计算书计算书格式请见附件 GFI-GH-12-F4《计算书》。2.5 设备及主要材料表设备及主要材料表格式请见附件 GFI-GH-12-F5《设备及主要材料表》。2.6 项目图纸2.6.1 样式及尺寸A1、A2、A3、A0 样式见图 1a；A4 样式见图 1b；尺寸见表 1：表 1规格代号外框尺寸 mm装订边宽 a周边宽 c标题栏标题栏垂直分格模数A0B×L=841×1189251040×180模数 m=5,n5A1594×841251040×180模数 m=5,n5A2420×594251040×180模数 m=5,n5A3297×42025540×180模数 m=5,n5A4210×29725540×180模数 m=5,n52.6.2 标题栏格式如下图所示。它总位于图内右下角，便于查阅。3.封面、图纸（资料）目录、设计说明、计算书、设备及主要材料表及项目图纸均由现场办公室统一印制，供设计使用。4.附件4.1 GFI-GH-12-F1 《封面》4.2 GFI-GH-12-F2 《图纸（资料）目录》4.3 GFI-GH-12-F3 《设计说明》4.4 GFI-GH-12-F4 《计算书》4.5 GFI-GH-12-F5 《设备及主要材料表》GFI-GH-12-F1.1项目子项阶段编号职 务姓 名签 章日 期总 师 室部门负责人项目负责人设计负责人归档： 年 月 日GFI-GH-12-F2.1图纸（资料）目录编号：第 张 共 张序号图号、编号、代号图纸（资料）名称张数折 A1备 注设计审核批准日期年 月 日GFI-GH-12-F3.1设计说明编号：第 张， 共 张设计审核批准日期年 月 日GFI-GH-12-F4.1计 算 书编号：第 张 ， 共 张设计审核批准日期年 月 日GFI-GH-12-F5.1设备及主要材料表编号：第 张，共 张序号代号、符号名 称型号及规格单位数量备 注设计审核批准日期 年 月 日
