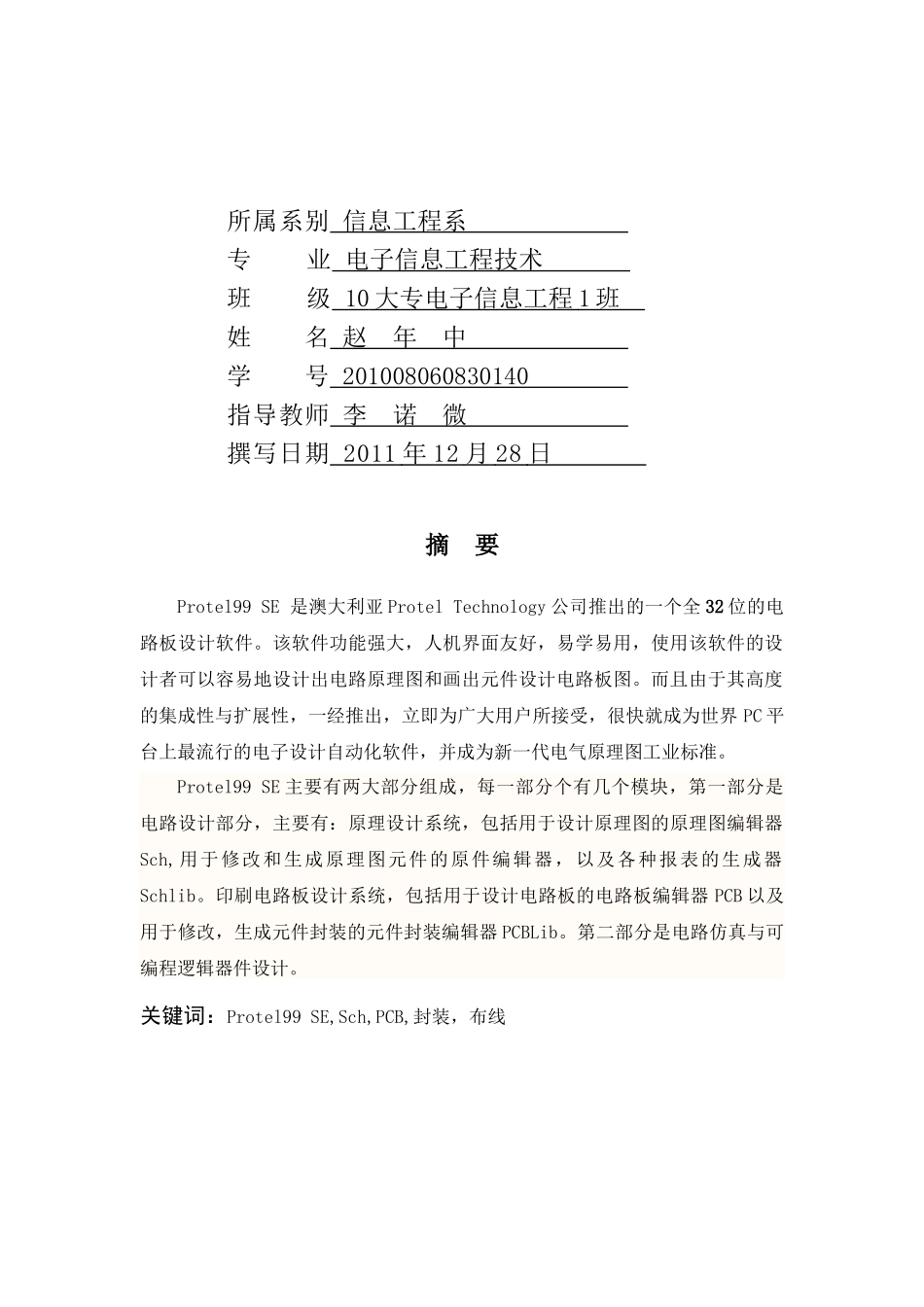

郑州交通职业学院 Protel99se 课程设计报告所属系别 信息工程系 专 业 电子信息工程技术 班 级 10 大专电子信息工程 1 班 姓 名 赵 年 中 学 号 201008060830140 指导教师 李 诺 微 撰写日期 2011 年 12 月 28 日 摘 要Protel99 SE 是澳大利亚 Protel Technology 公司推出的一个全 32 位的电路板设计软件。该软件功能强大，人机界面友好，易学易用，使用该软件的设计者可以容易地设计出电路原理图和画出元件设计电路板图。而且由于其高度的集成性与扩展性，一经推出，立即为广大用户所接受，很快就成为世界 PC 平台上最流行的电子设计自动化软件，并成为新一代电气原理图工业标准。Protel99 SE 主要有两大部分组成，每一部分个有几个模块，第一部分是电路设计部分，主要有：原理设计系统，包括用于设计原理图的原理图编辑器Sch,用于修改和生成原理图元件的原件编辑器，以及各种报表的生成器Schlib。印刷电路板设计系统，包括用于设计电路板的电路板编辑器 PCB 以及用于修改，生成元件封装的元件封装编辑器 PCBLib。第二部分是电路仿真与可编程逻辑器件设计。关键词：Protel99 SE,Sch,PCB,封装，布线1.课程设计的目的(1)了解 Protel 99 SE 绘图环境、各个功能模块、界面环境设置方法以及文件管理方法;(2)理解用 Protel 99 SE 设计电子电路的基本思想;(3)掌握用 Protel 99 SE 绘制电子电路原理图的基本方法;(4)掌握用 Protel 99 SE 绘制电子电路 PCB 板的基本方。2.课程设计的主要内容用 Protel 99 SE 软件绘制一个电路图，图有自己决定。先绘制出电路原理图，然后进行电气规则检验，没有错误后，生成网络表，然后根据网络表生成印制电路板图，最后自动布局，手工调整，自动布线，手工调整布线，保存打印。3.课程设计步骤3.1 原理图设计 原理图设计最基本的要求是正确性，其次是布局合理，最后是在正确性和布局合理的前提下力求完美。(1)启动原理图设计界面，进入 Protel99 SE,创建一个数据库，执行菜单 w 命令，从框中选择原理图服务器（Schematic Document）图标，双击该图标，建立原理设计文档。双击文档图标，进入原理设计服务器界面;(2)设置原理图设计环境，执行菜单 Design/Option 和 Tool/Preferences，设置图纸大小，捕捉栅格，电器栅格等;(3)创建自己的元件库，先进入 Protel 99 SE 的原理图编辑器，新建一个元件，绘制 SCH 元件以及放入元件的管脚...
