35kv-110kV电缆预试作业指导书VIP免费

35kv-110kV电缆预试作业指导书_第1页
1/22

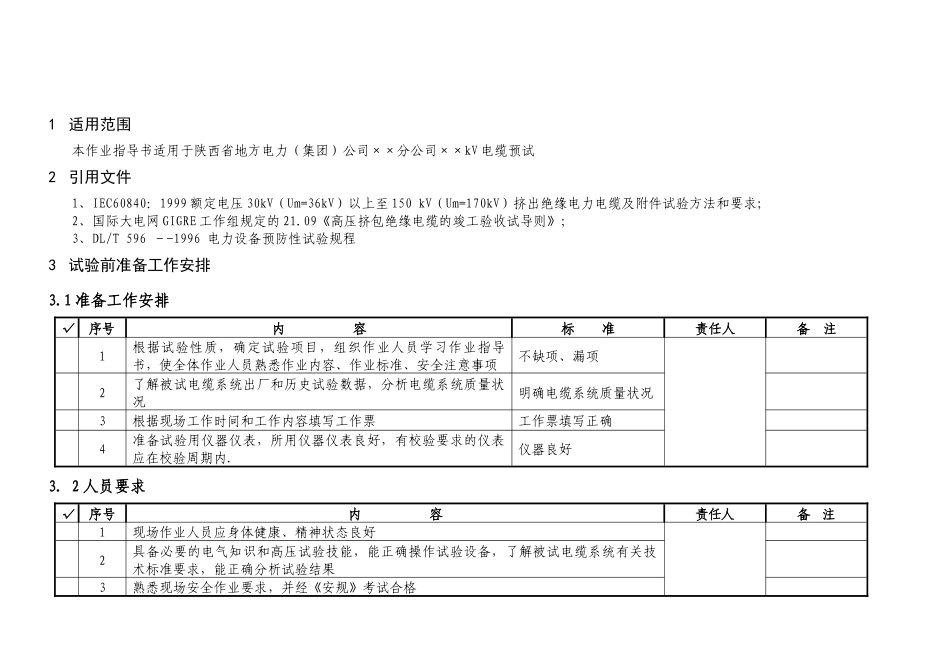

35kv-110kV电缆预试作业指导书_第2页
2/22

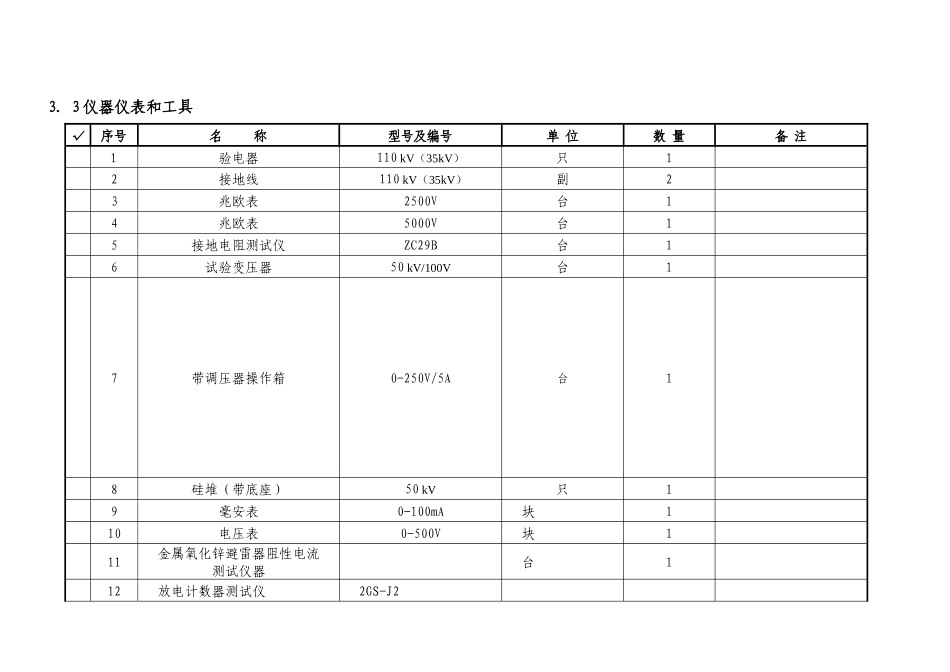

35kv-110kV电缆预试作业指导书_第3页
3/22
编号:Q/×××35-110kV××线电缆预试作业指导书(范本)编写: 年 月 日审核: 年 月 日批准: 年 月 日试验负责人: 试验日期 年 月 日 时至 年 月 日 时×× 供 电 公 司 ×××1 适用范围本作业指导书适用于陕西省地方电力(集团)公司××分公司××kV 电缆预试2 引用文件1、IEC60840:1999 额定电压 30kV(Um=36kV)以上至 150 kV(Um=170kV)挤出绝缘电力电缆及附件试验方法和要求;2、国际大电网 GIGRE 工作组规定的 21.09《高压挤包绝缘电缆的竣工验收试导则》;3、DL/T 596 --1996 电力设备预防性试验规程3 试验前准备工作安排3.1 准备工作安排√序号内 容标 准责任人备 注1根据试验性质,确定试验项目,组织作业人员学习作业指导书,使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试电缆系统出厂和历史试验数据,分析电缆系统质量状况明确电缆系统质量状况3根据现场工作时间和工作内容填写工作票工作票填写正确4准备试验用仪器仪表,所用仪器仪表良好,有校验要求的仪表应在校验周期内. 仪器良好3.2 人员要求√序号内 容责任人备 注1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能,能正确操作试验设备,了解被试电缆系统有关技术标准要求,能正确分析试验结果3熟悉现场安全作业要求,并经《安规》考试合格3.3 仪器仪表和工具√序号名 称型号及编号单 位数 量备 注1验电器110 kV(35kV)只12接地线 110 kV(35kV)副23兆欧表2500V台14兆欧表5000V台15接地电阻测试仪ZC29B台16试验变压器50 kV/100V台17带调压器操作箱0-250V/5A台18硅堆(带底座)50 kV只19毫安表0-100mA块110电压表0-500V块111金属氧化锌避雷器阻性电流测试仪器台112放电计数器测试仪2GS-J2√序号名 称型号及编号单 位数 量备 注13变频控制箱RSE/400台114励磁变压器ET072/3-20台115谐振电抗器DE30000/260-83台316交流分压器WMCF10/250台117负载补偿电容器BC-60套118防涡流绝缘底座260kV只419交流/直流峰值电压表MU18只120特殊附件1)电力电缆(控制和测量电流)根若干2)柔性高压连接线根若干3)接地杆ES2只14)备件套若干21干湿温度计只122通讯工具部43.4 危险点分析√序号内 容1作业人员进入作业现场不戴安全帽,不穿绝缘鞋可能会发生人员伤害事故2作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3试验现场不设安全围栏,...
