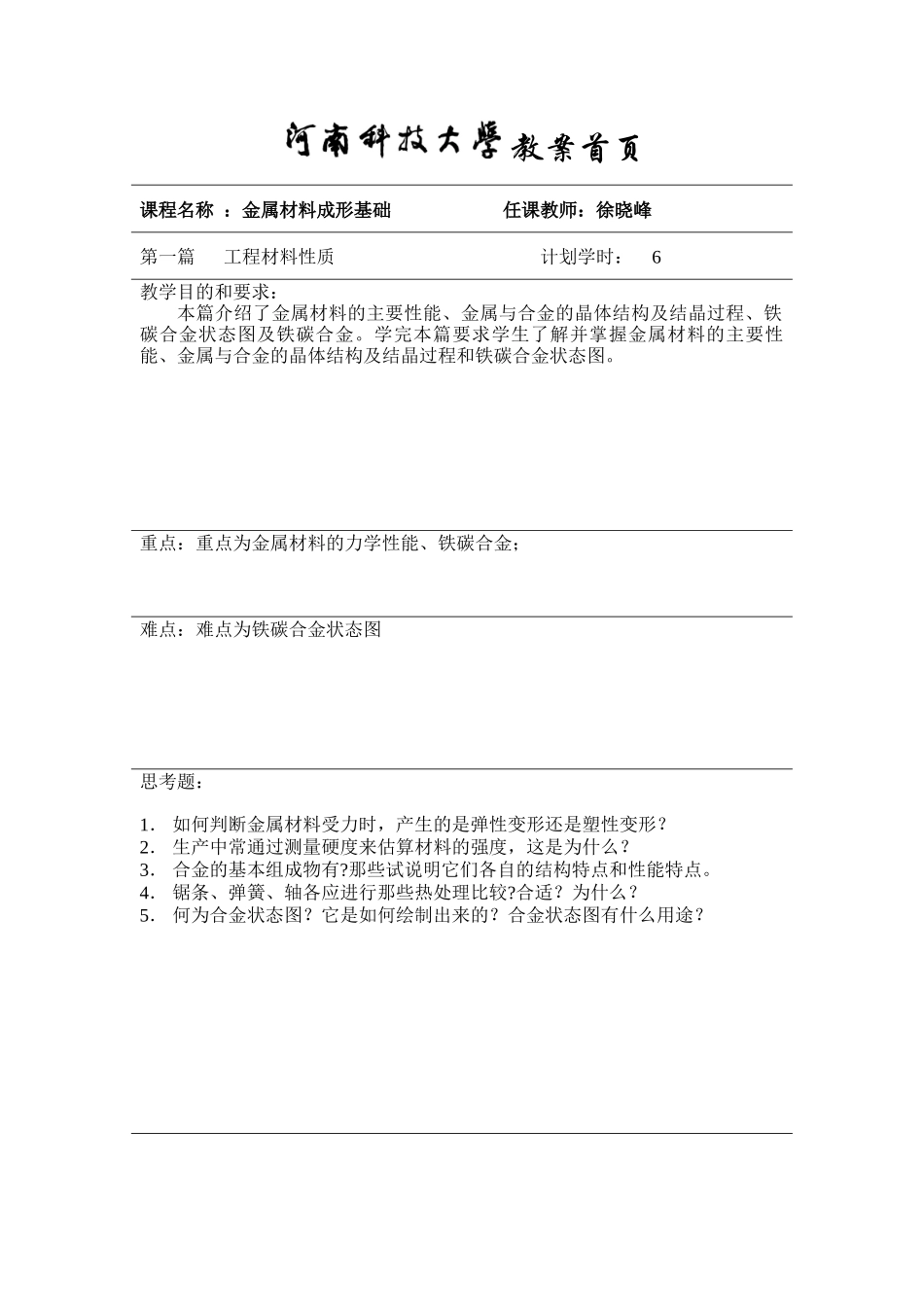

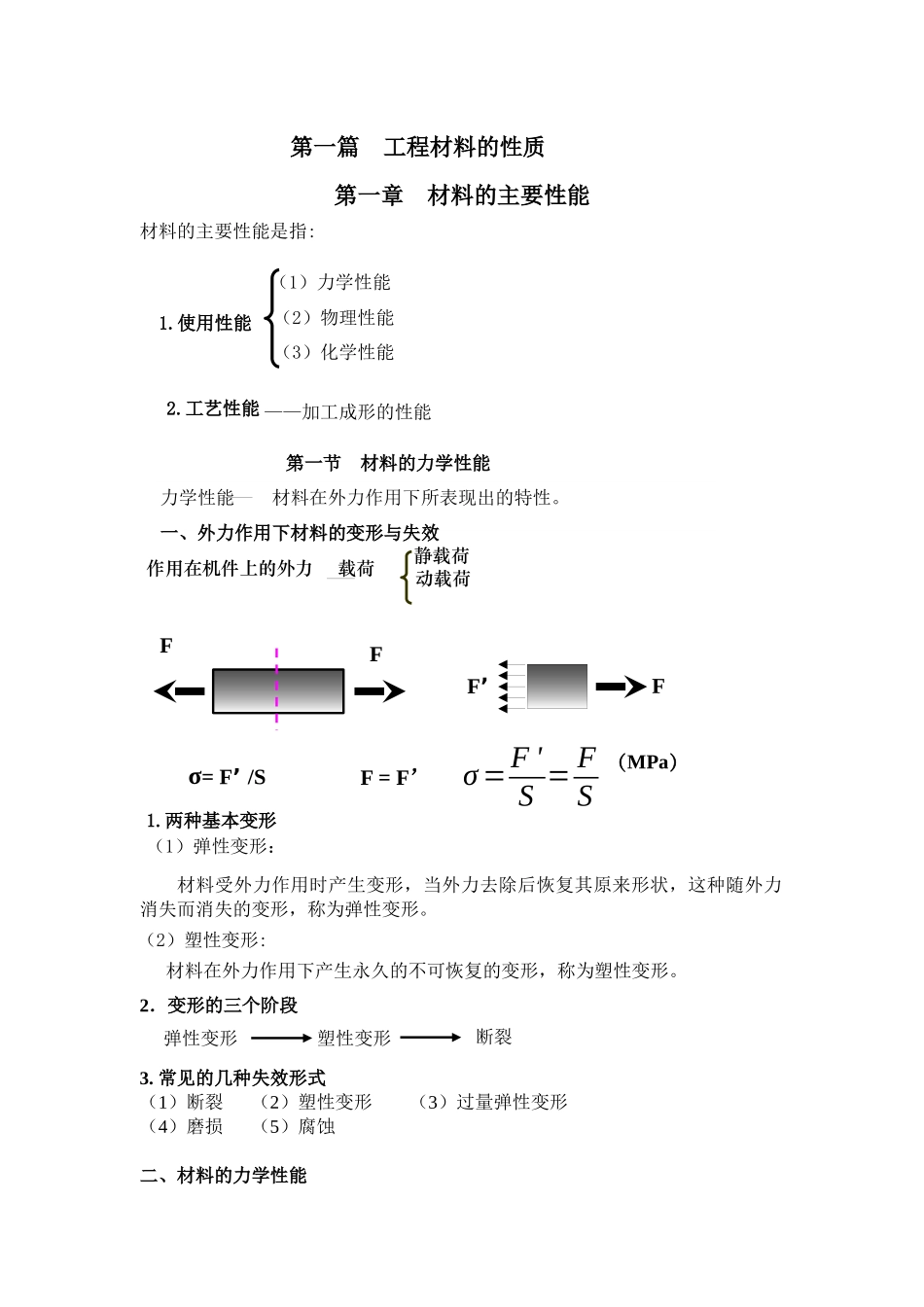

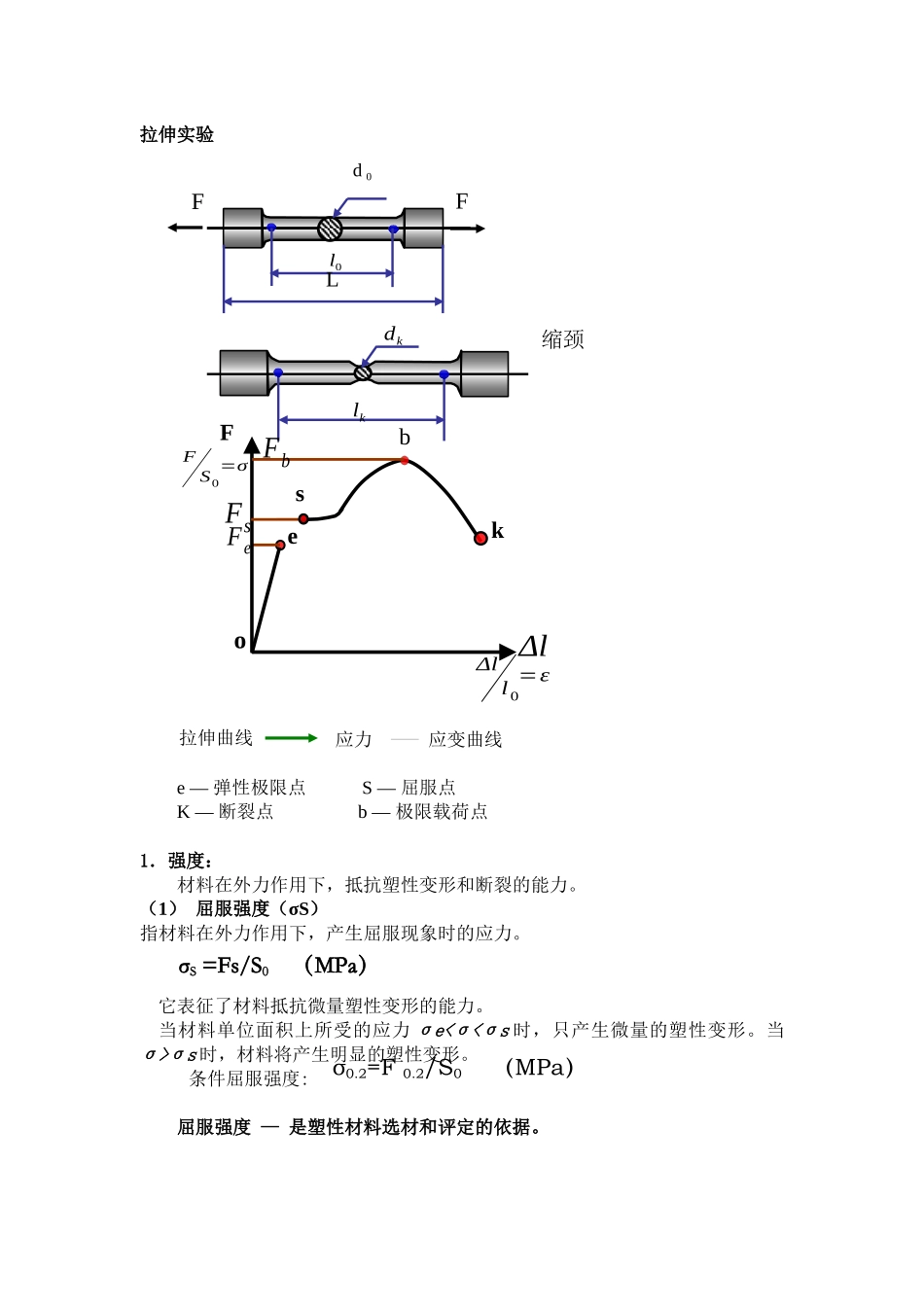

教案首页课程名称 ：金属材料成形基础 任课教师：徐晓峰第一篇 工程材料性质 计划学时： 6教学目的和要求：本篇介绍了金属材料的主要性能、金属与合金的晶体结构及结晶过程、铁碳合金状态图及铁碳合金。学完本篇要求学生了解并掌握金属材料的主要性能、金属与合金的晶体结构及结晶过程和铁碳合金状态图。重点：重点为金属材料的力学性能、铁碳合金； 难点：难点为铁碳合金状态图思考题：1． 如何判断金属材料受力时，产生的是弹性变形还是塑性变形？2． 生产中常通过测量硬度来估算材料的强度，这是为什么？3． 合金的基本组成物有?那些试说明它们各自的结构特点和性能特点。4． 锯条、弹簧、轴各应进行那些热处理比较?合适？为什么？5． 何为合金状态图？它是如何绘制出来的？合金状态图有什么用途？FFF’F第一篇 工程材料的性质第一章 材料的主要性能材料的主要性能是指:材料受外力作用时产生变形，当外力去除后恢复其原来形状，这种随外力消失而消失的变形，称为弹性变形。2．变形的三个阶段3. 常见的几种失效形式（1）断裂 （2）塑性变形 （3）过量弹性变形（4）磨损 （5）腐蚀二、材料的力学性能σ= F’ /S（MPa）F = F’ （2）塑性变形: 材料在外力作用下产生永久的不可恢复的变形，称为塑性变形。1.两种基本变形（1）弹性变形：弹性变形塑性变形断裂1.使用性能（1）力学性能（2）物理性能（3）化学性能 2.工艺性能 ——加工成形的性能第一节 材料的力学性能力学性能 材料在外力作用下所表现出的特性。一、外力作用下材料的变形与失效 作用在机件上的外力 载荷静载荷动载荷σ=F 'S = FS0lFLF0dkdkl拉伸实验应力 应变曲线 e — 弹性极限点 S — 屈服点K — 断裂点 b — 极限载荷点1．强度：材料在外力作用下，抵抗塑性变形和断裂的能力。（1） 屈服强度（σS）指材料在外力作用下，产生屈服现象时的应力。它表征了材料抵抗微量塑性变形的能力。当材料单位面积上所受的应力 σe<σ<σs 时，只产生微量的塑性变形。当σ>σs 时，材料将产生明显的塑性变形。条件屈服强度:屈服强度 — 是塑性材料选材和评定的依据。oeksb缩颈拉伸曲线σS =Fs/S0 （MPa）σ0.2=F 0.2/S0 （MPa）FFbFS0=σFsFeΔlΔll 0=εke sl0ll0SF2.0s100%0.2%2.0Fb（2）抗拉强度（σb ）抗拉强度是材料在拉断前承受最大载荷时的应力。它表征了材料在拉伸条件下所能承受的最大应力。抗拉强度 — 是脆性...
