《机械制图实习》指南VIP免费

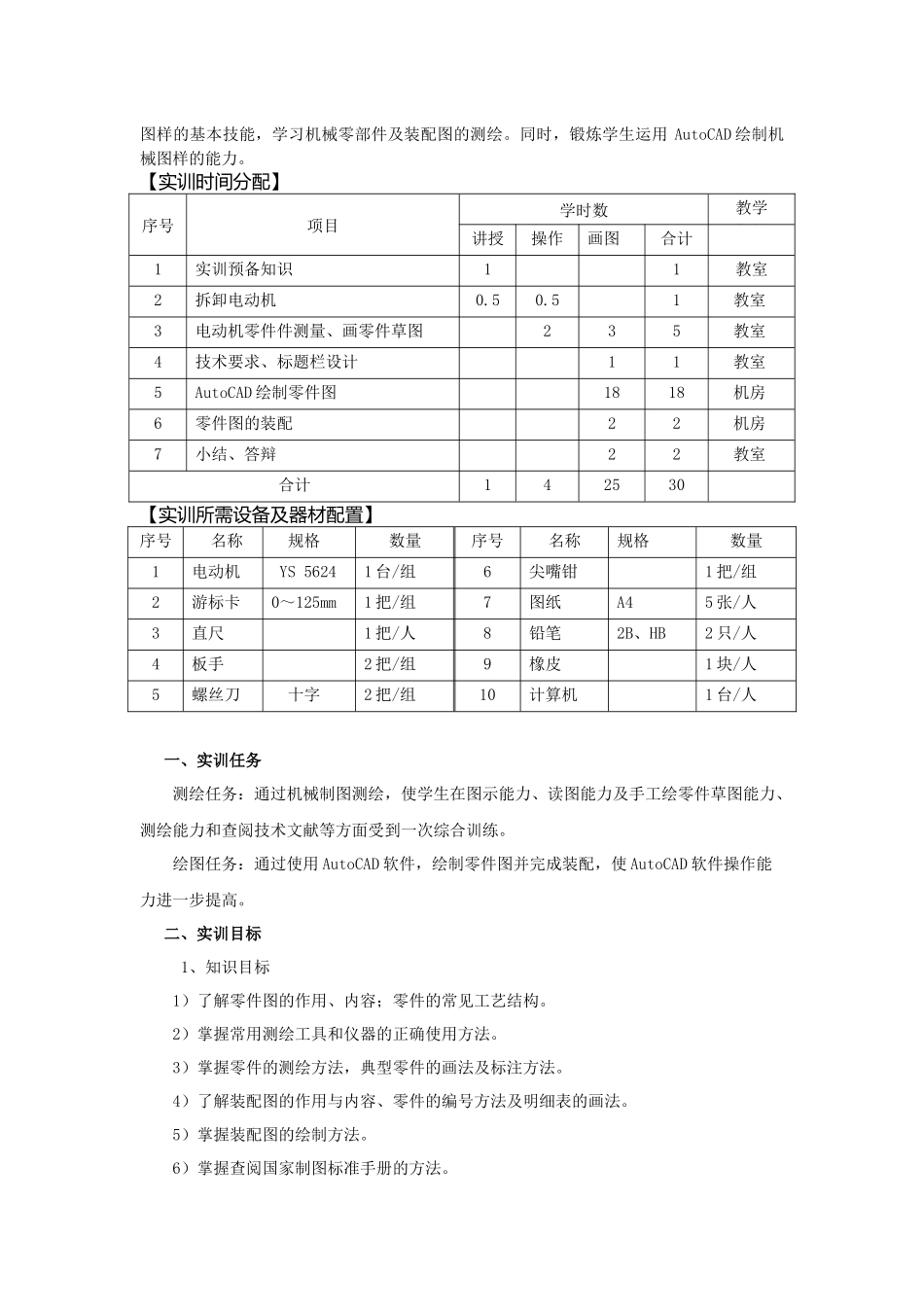

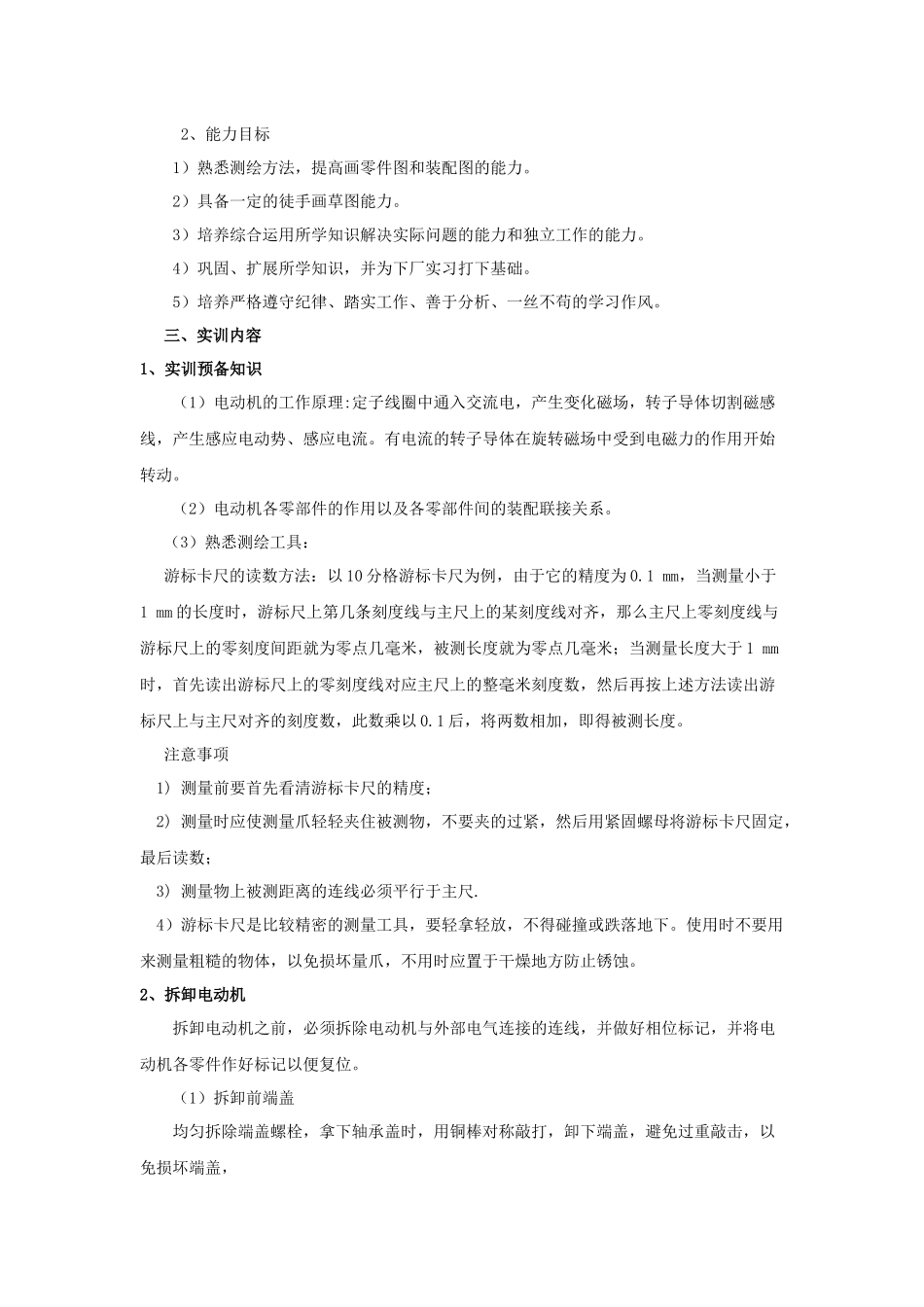

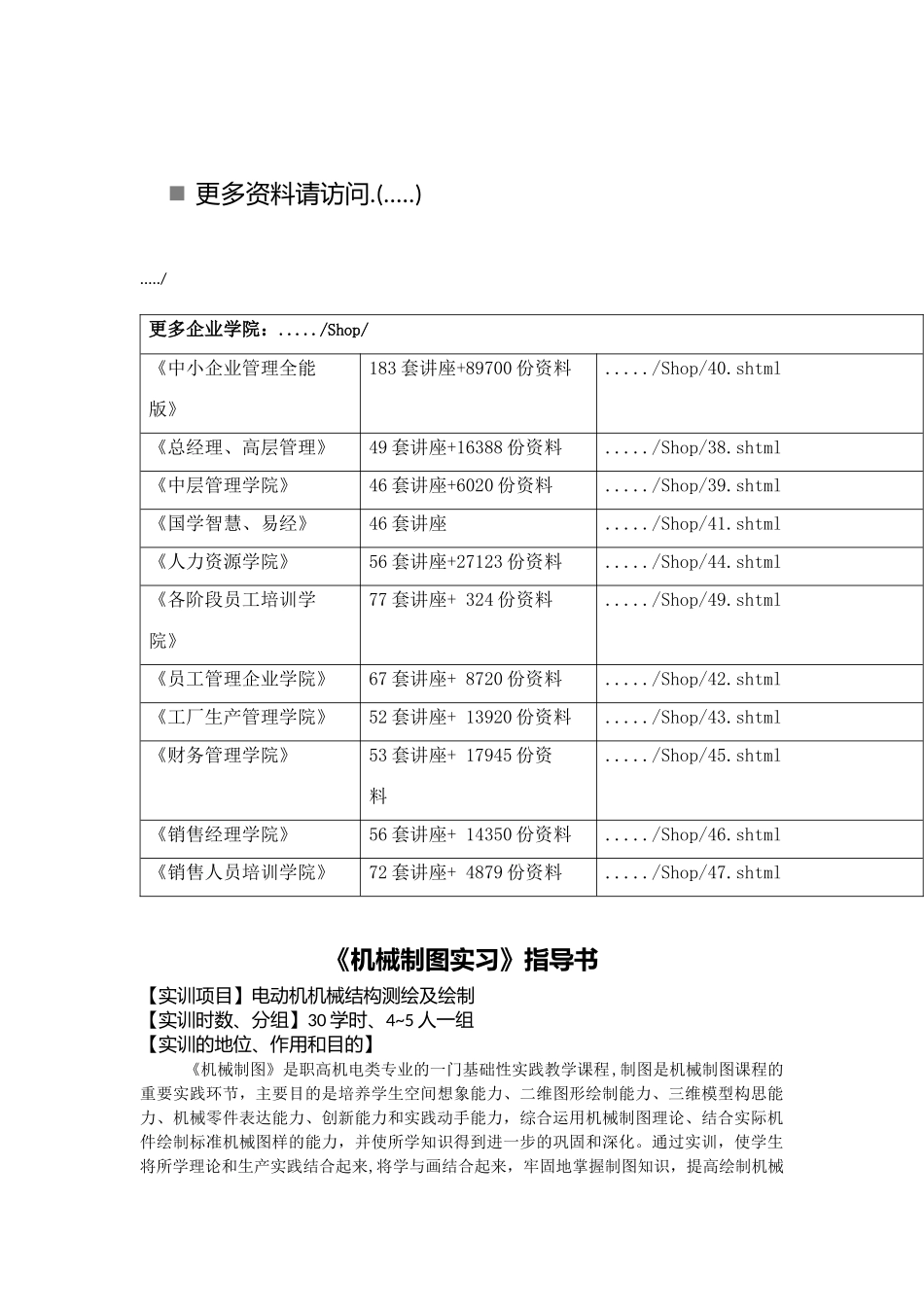

 更多资料请访问.(.....)...../更多企业学院：...../Shop/《中小企业管理全能版》183 套讲座+89700 份资料...../Shop/40.shtml《总经理、高层管理》49 套讲座+16388 份资料...../Shop/38.shtml《中层管理学院》46 套讲座+6020 份资料 ...../Shop/39.shtml《国学智慧、易经》46 套讲座...../Shop/41.shtml《人力资源学院》56 套讲座+27123 份资料...../Shop/44.shtml《各阶段员工培训学院》77 套讲座+ 324 份资料...../Shop/49.shtml《员工管理企业学院》67 套讲座+ 8720 份资料...../Shop/42.shtml《工厂生产管理学院》52 套讲座+ 13920 份资料...../Shop/43.shtml《财务管理学院》53 套讲座+ 17945 份资料 ...../Shop/45.shtml《销售经理学院》56 套讲座+ 14350 份资料...../Shop/46.shtml《销售人员培训学院》72 套讲座+ 4879 份资料...../Shop/47.shtml《机械制图实习》指导书 【实训项目】电动机机械结构测绘及绘制【实训时数、分组】30 学时、4~5 人一组【实训的地位、作用和目的】《机械制图》是职高机电类专业的一门基础性实践教学课程,制图是机械制图课程的重要实践环节，主要目的是培养学生空间想象能力、二维图形绘制能力、三维模型构思能力、机械零件表达能力、创新能力和实践动手能力，综合运用机械制图理论、结合实际机件绘制标准机械图样的能力，并使所学知识得到进一步的巩固和深化。通过实训，使学生将所学理论和生产实践结合起来,将学与画结合起来，牢固地掌握制图知识，提高绘制机械图样的基本技能，学习机械零部件及装配图的测绘。同时，锻炼学生运用 AutoCAD 绘制机械图样的能力。【实训时间分配】序号 项目 学时数教学条件 讲授操作画图 合计 1 实训预备知识11教室2 拆卸电动机0.50.51 教室3电动机零件件测量、画零件草图235教室4技术要求、标题栏设计 11教室5AutoCAD 绘制零件图1818 机房6 零件图的装配 22 机房7 小结、答辩 2 2 教室合计 142530 【实训所需设备及器材配置】序号 名称 规格数量 序号 名称 规格 数量 1 电动机YS 56241 台/组 6 尖嘴钳 1 把/组 2 游标卡尺 0～125mm 1 把/组 7 图纸 A4 5 张/人3 直尺 1 把/人 8 铅笔2B、HB2 只/人4 板手 2 把/组 9橡皮1 块/人5螺丝刀 十字2 把/组 10计算机1 台/人一、实训任务 测绘任务：通过机械制图测绘，使学生在图示能力、读图能力及手工绘零件草图能力、测绘能力和查...
