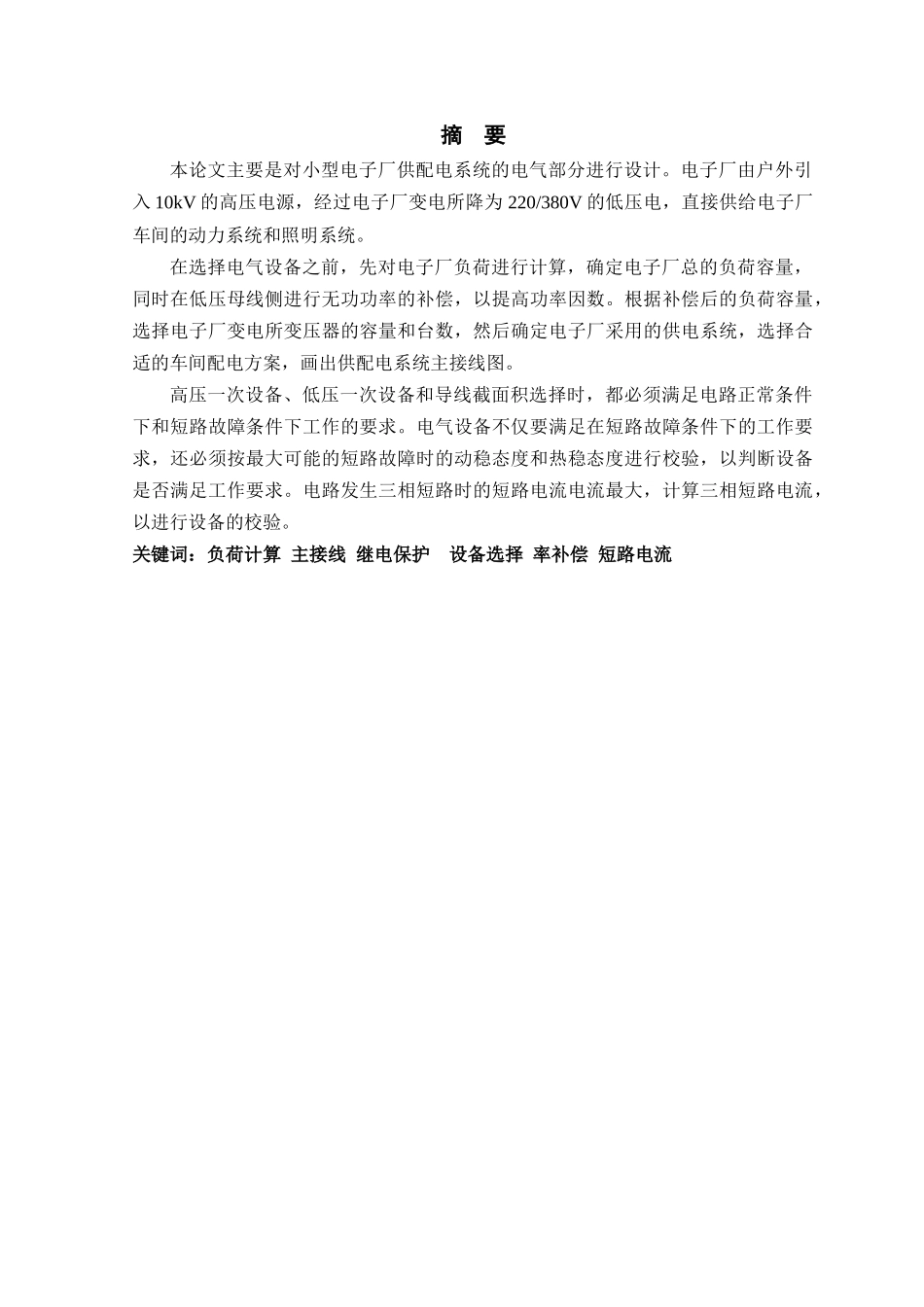

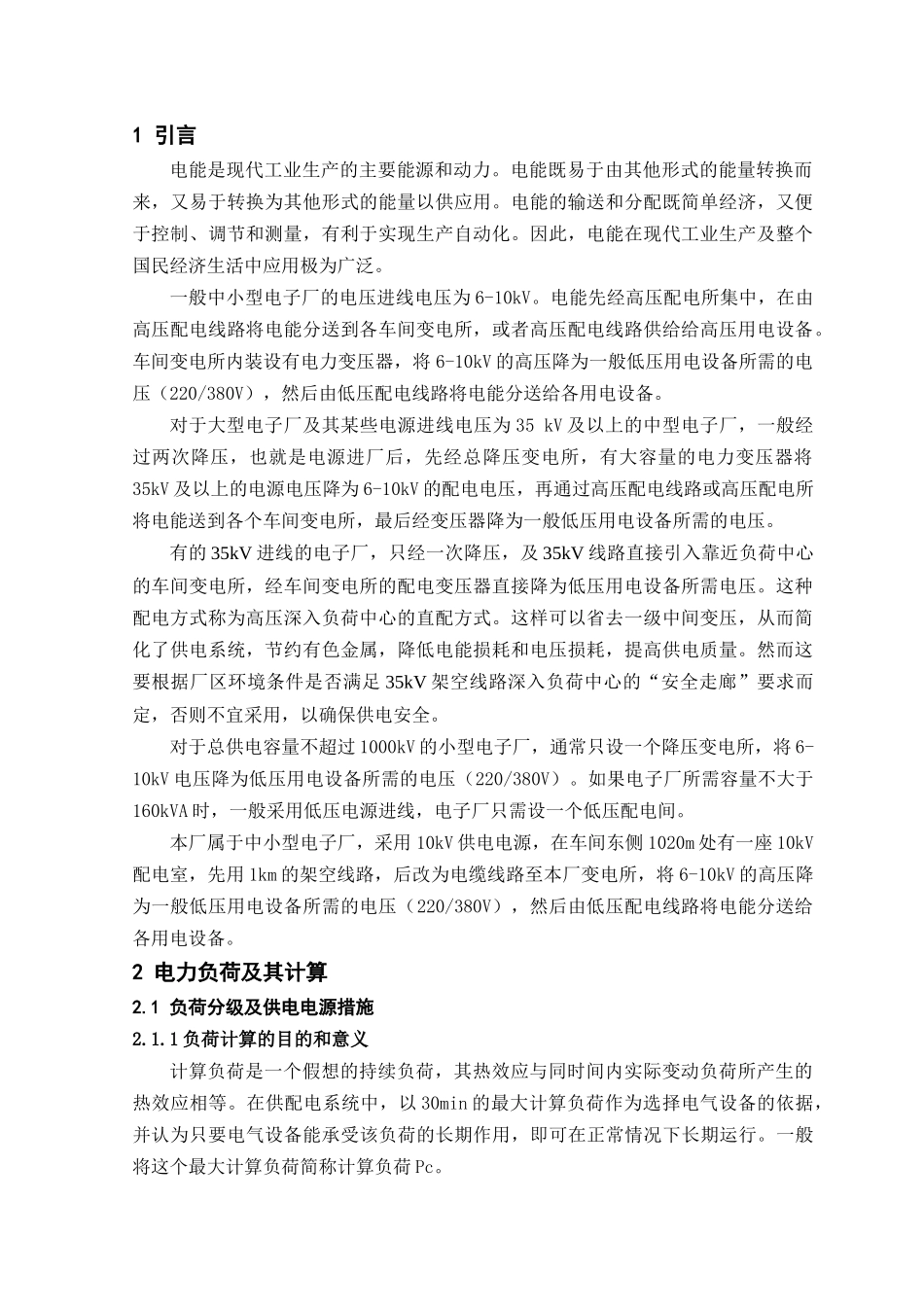

摘 要本论文主要是对小型电子厂供配电系统的电气部分进行设计。电子厂由户外引入 10kV 的高压电源，经过电子厂变电所降为 220/380V 的低压电，直接供给电子厂车间的动力系统和照明系统。在选择电气设备之前，先对电子厂负荷进行计算，确定电子厂总的负荷容量，同时在低压母线侧进行无功功率的补偿，以提高功率因数。根据补偿后的负荷容量，选择电子厂变电所变压器的容量和台数，然后确定电子厂采用的供电系统，选择合适的车间配电方案，画出供配电系统主接线图。高压一次设备、低压一次设备和导线截面积选择时，都必须满足电路正常条件下和短路故障条件下工作的要求。电气设备不仅要满足在短路故障条件下的工作要求，还必须按最大可能的短路故障时的动稳态度和热稳态度进行校验，以判断设备是否满足工作要求。电路发生三相短路时的短路电流电流最大，计算三相短路电流，以进行设备的校验。关键词：负荷计算 主接线 继电保护 设备选择 率补偿 短路电流1 引言电能是现代工业生产的主要能源和动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。一般中小型电子厂的电压进线电压为 6-10kV。电能先经高压配电所集中，在由高压配电线路将电能分送到各车间变电所，或者高压配电线路供给给高压用电设备。车间变电所内装设有电力变压器，将 6-10kV 的高压降为一般低压用电设备所需的电压（220/380V），然后由低压配电线路将电能分送给各用电设备。对于大型电子厂及其某些电源进线电压为 35 kV 及以上的中型电子厂，一般经过两次降压，也就是电源进厂后，先经总降压变电所，有大容量的电力变压器将35kV 及以上的电源电压降为 6-10kV 的配电电压，再通过高压配电线路或高压配电所将电能送到各个车间变电所，最后经变压器降为一般低压用电设备所需的电压。有的 35kV 进线的电子厂，只经一次降压，及 35kV 线路直接引入靠近负荷中心的车间变电所，经车间变电所的配电变压器直接降为低压用电设备所需电压。这种配电方式称为高压深入负荷中心的直配方式。这样可以省去一级中间变压，从而简化了供电系统，节约有色金属，降低电能损耗和电压损耗，提高供电质量。然而这要根据厂区环境条件是否满足 35kV 架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用，...
