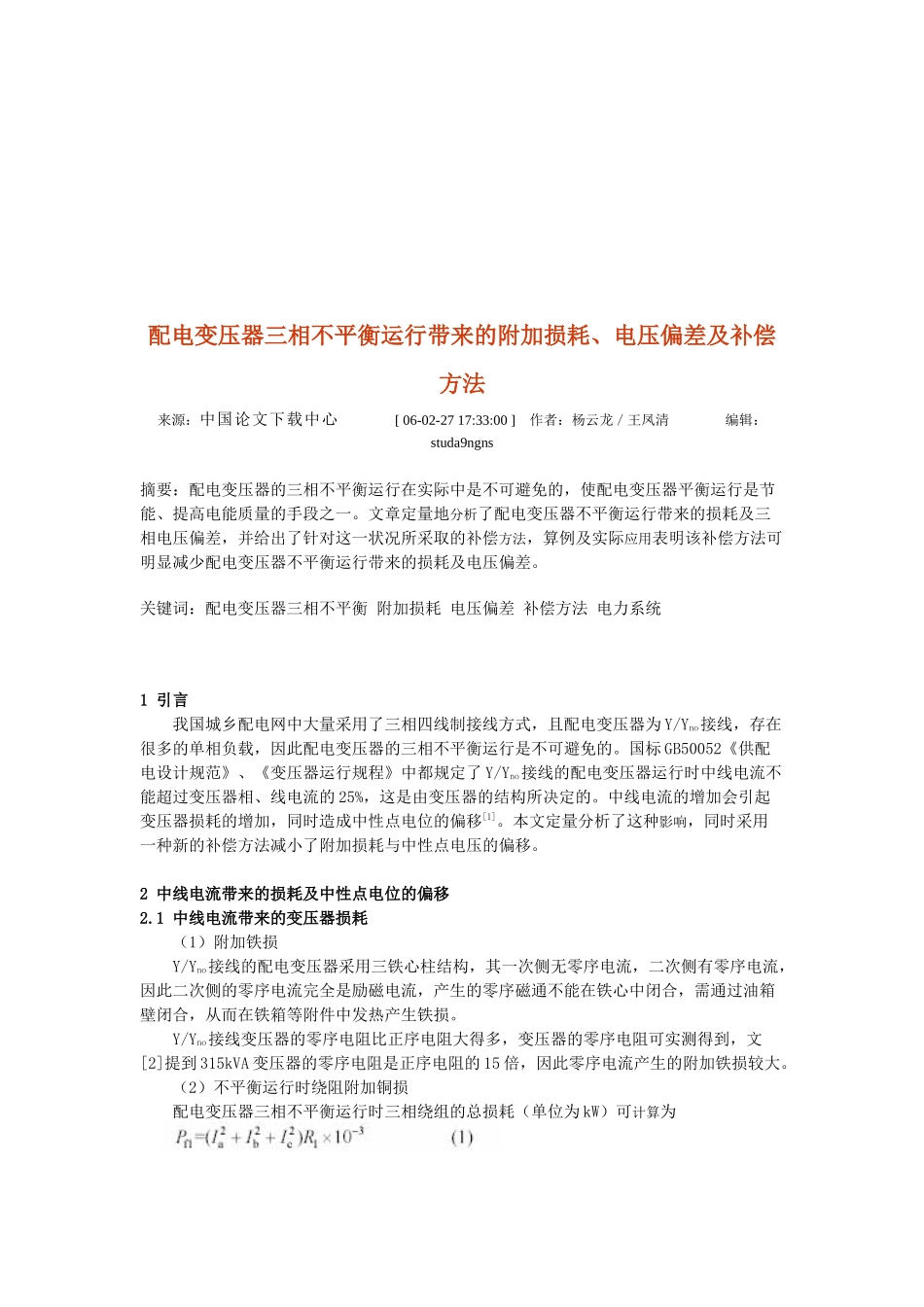

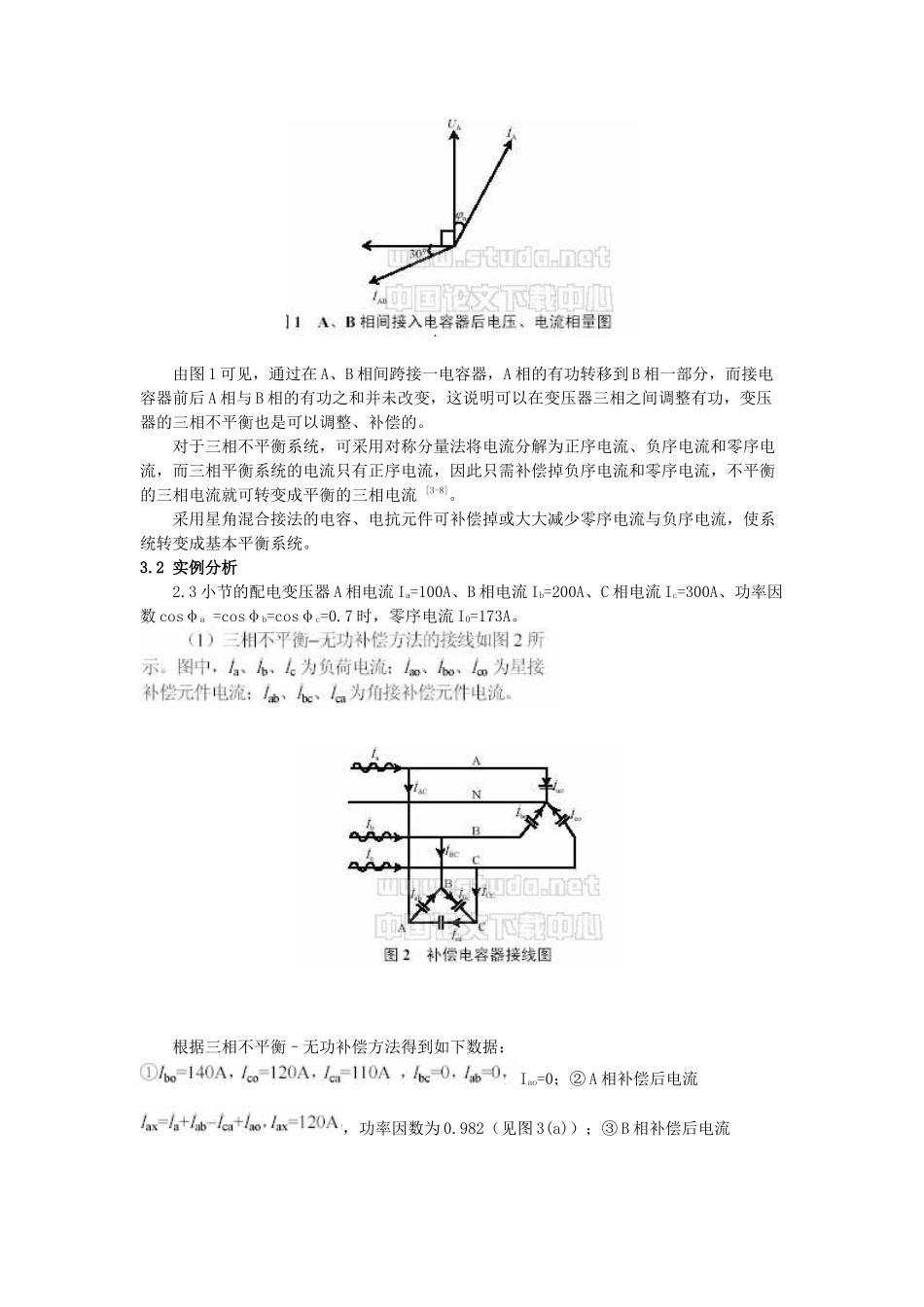

配电变压器三相不平衡运行带来的附加损耗、电压偏差及补偿方法来源：中国论文下载中心 [ 06-02-27 17:33:00 ] 作者：杨云龙／王凤清 编辑：studa9ngns摘要：配电变压器的三相不平衡运行在实际中是不可避免的，使配电变压器平衡运行是节能、提高电能质量的手段之一。文章定量地分析了配电变压器不平衡运行带来的损耗及三相电压偏差，并给出了针对这一状况所采取的补偿方法，算例及实际应用表明该补偿方法可明显减少配电变压器不平衡运行带来的损耗及电压偏差。 关键词：配电变压器三相不平衡 附加损耗 电压偏差 补偿方法 电力系统 1 引言 我国城乡配电网中大量采用了三相四线制接线方式，且配电变压器为 Y/Yno接线，存在很多的单相负载，因此配电变压器的三相不平衡运行是不可避免的。国标 GB50052《供配电设计规范》、《变压器运行规程》中都规定了 Y/Yno接线的配电变压器运行时中线电流不能超过变压器相、线电流的 25%，这是由变压器的结构所决定的。中线电流的增加会引起变压器损耗的增加，同时造成中性点电位的偏移[1]。本文定量分析了这种影响，同时采用一种新的补偿方法减小了附加损耗与中性点电压的偏移。2 中线电流带来的损耗及中性点电位的偏移2.1 中线电流带来的变压器损耗 （1）附加铁损 Y/Yno接线的配电变压器采用三铁心柱结构，其一次侧无零序电流，二次侧有零序电流，因此二次侧的零序电流完全是励磁电流，产生的零序磁通不能在铁心中闭合，需通过油箱壁闭合，从而在铁箱等附件中发热产生铁损。 Y/Yno接线变压器的零序电阻比正序电阻大得多，变压器的零序电阻可实测得到，文[2]提到 315kVA 变压器的零序电阻是正序电阻的 15 倍，因此零序电流产生的附加铁损较大。 （2）不平衡运行时绕阻附加铜损 配电变压器三相不平衡运行时三相绕组的总损耗（单位为 kW）可计算为 式中 Ia、Ib、Ic为三相负荷电流；R1为变压器二次侧绕组电阻。2.2 中线电流造成的电压偏移 由于 Y/Yno接线的变压器一次侧没有零序电流，二次侧有零序电流，因此二次侧的零序电流完全是励磁电流，产生的零序磁通重叠在主磁通上，感应出零序电动势，造成中性点电压偏移，负荷重的相电压降低，负荷轻的相电压上升[3]。2.3 实例分析 型号为 SJ、315kVA 、10kV/0.4kV 变压器的零序电阻 R0=0.122Ω，零序电抗X0=0.174Ω，绕组电阻 R1=0.00849Ω。 0.17kW；④总损耗功率△P=P0+△Pf=3.82kW；⑤一年内损耗电量W=3.82×8760KWh=33463K...
