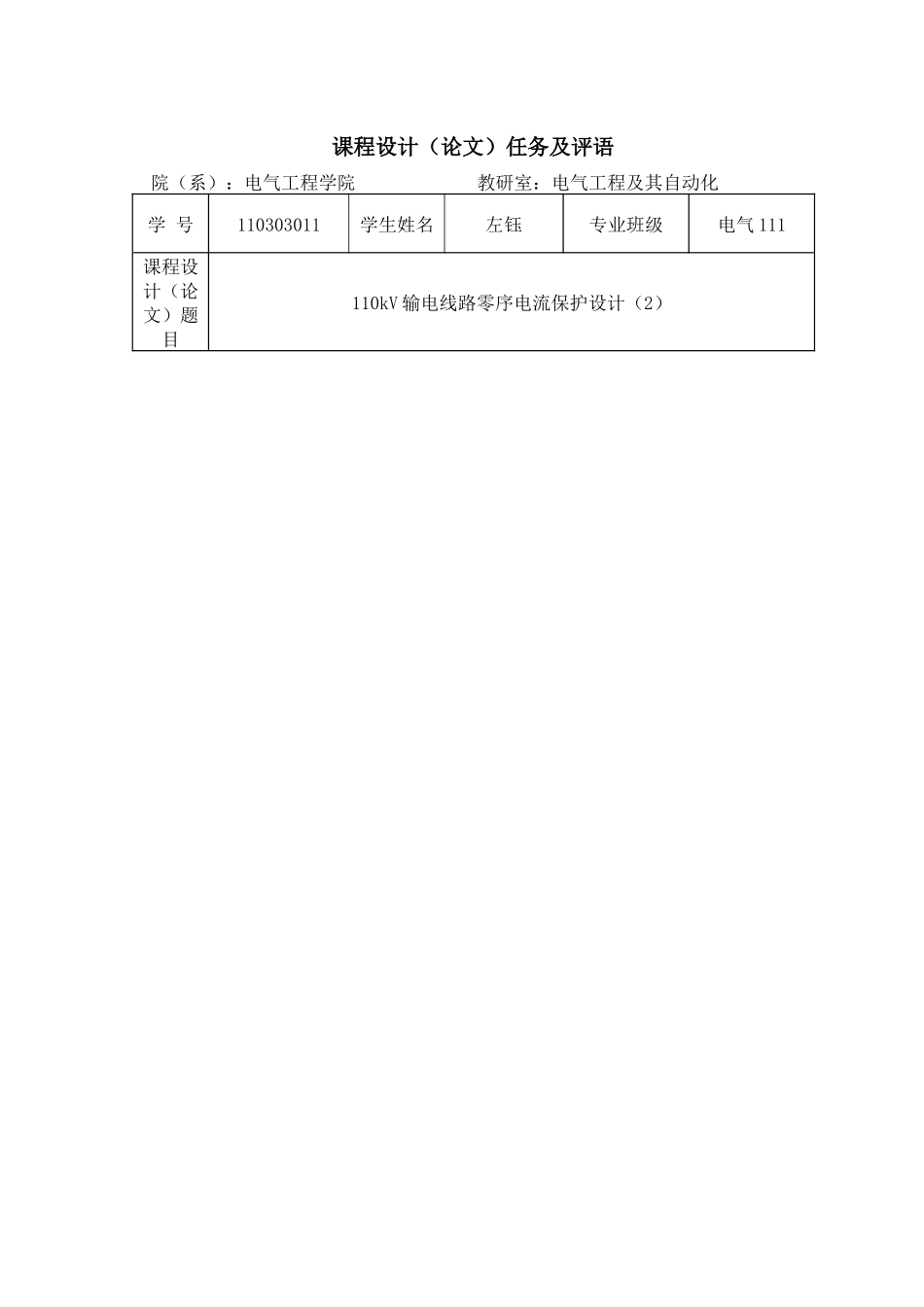

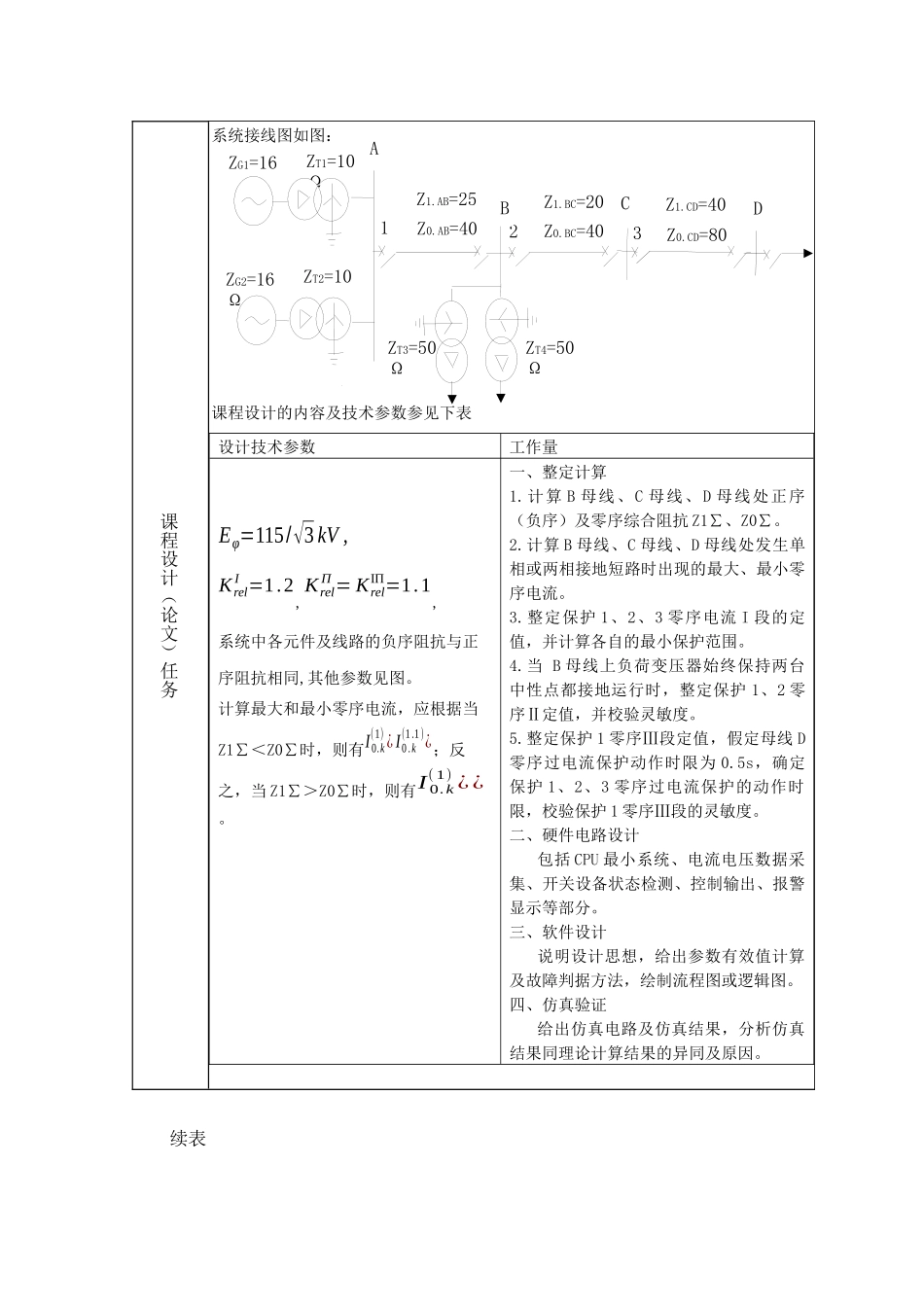

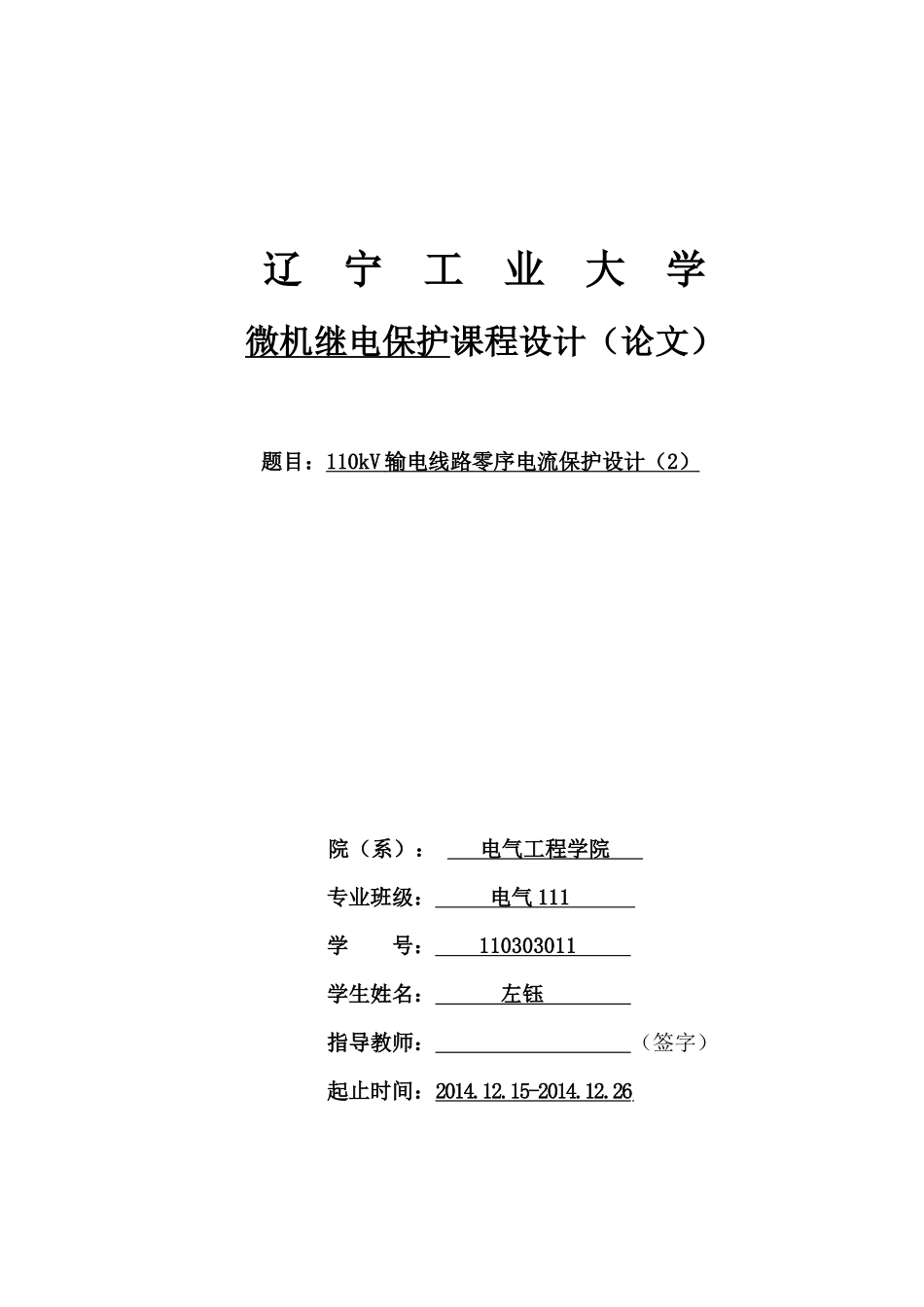

辽 宁 工 业 大 学微机继电保护课程设计（论文）题目：110kV 输电线路零序电流保护设计（ 2 ） 院（系）： 电气工程学院 专业班级： 电气 111 学 号： 110303011 学生姓名： 左钰 指导教师： （签字）起止时间：2014.12.15-2014.12.26 课程设计（论文）任务及评语院（系）：电气工程学院 教研室：电气工程及其自动化学 号110303011学生姓名左钰专业班级电气 111课程设计（论文）题目110kV 输电线路零序电流保护设计（2）ZT4=50ΩZT3=50ΩZT2=10ZG2=16ΩZT1=10Ω321ZG1=16Z1.CD=40ΩZ0.CD=80Z1.BC=20ΩZ0.BC=40Z0.AB=40AZ1.AB=25DCB课程设计（论文）任务系统接线图如图：课程设计的内容及技术参数参见下表设计技术参数工作量Eφ=115/√3 kV ,KrelI =1.2,KrelΠ = KrelΙΠ=1.1,系统中各元件及线路的负序阻抗与正序阻抗相同,其他参数见图。计算最大和最小零序电流，应根据当Z1∑＜Z0∑时，则有I0.k(1) ¿ I0.k(1.1)¿；反之，当 Z1∑＞Z0∑时，则有I 0.k( 1) ¿¿。一、整定计算1.计算 B 母线、C 母线、D 母线处正序（负序）及零序综合阻抗 Z1∑、Z0∑。2.计算 B 母线、C 母线、D 母线处发生单相或两相接地短路时出现的最大、最小零序电流。3.整定保护 1、2、3 零序电流 I 段的定值，并计算各自的最小保护范围。4.当 B 母线上负荷变压器始终保持两台中性点都接地运行时，整定保护 1、2 零序Ⅱ定值，并校验灵敏度。5.整定保护 1 零序Ⅲ段定值，假定母线 D零序过电流保护动作时限为 0.5s，确定保护 1、2、3 零序过电流保护的动作时限，校验保护 1 零序Ⅲ段的灵敏度。二、硬件电路设计包括 CPU 最小系统、电流电压数据采集、开关设备状态检测、控制输出、报警显示等部分。三、软件设计说明设计思想，给出参数有效值计算及故障判据方法，绘制流程图或逻辑图。四、仿真验证给出仿真电路及仿真结果，分析仿真结果同理论计算结果的异同及原因。续表进度计划第一天：收集资料，确定设计方案。 第二天：计算综合阻抗和零序电流，零序 I 段的整定计算。第三天：零序 II 段、零序 III 段的整定计算。 第四天：硬件电路设计（最小系统、数据采集、状态检测部分）。第五天：硬件电路设计（控制输出、报警显示部分）。 第六天：软件设计（有效值计算、故障判据）。第七天：软件设计（绘制流程图或逻辑图）第八天：仿真验证及分析。 第九天：撰写说明书。第十天：课设总结，迎接答辩。指...
