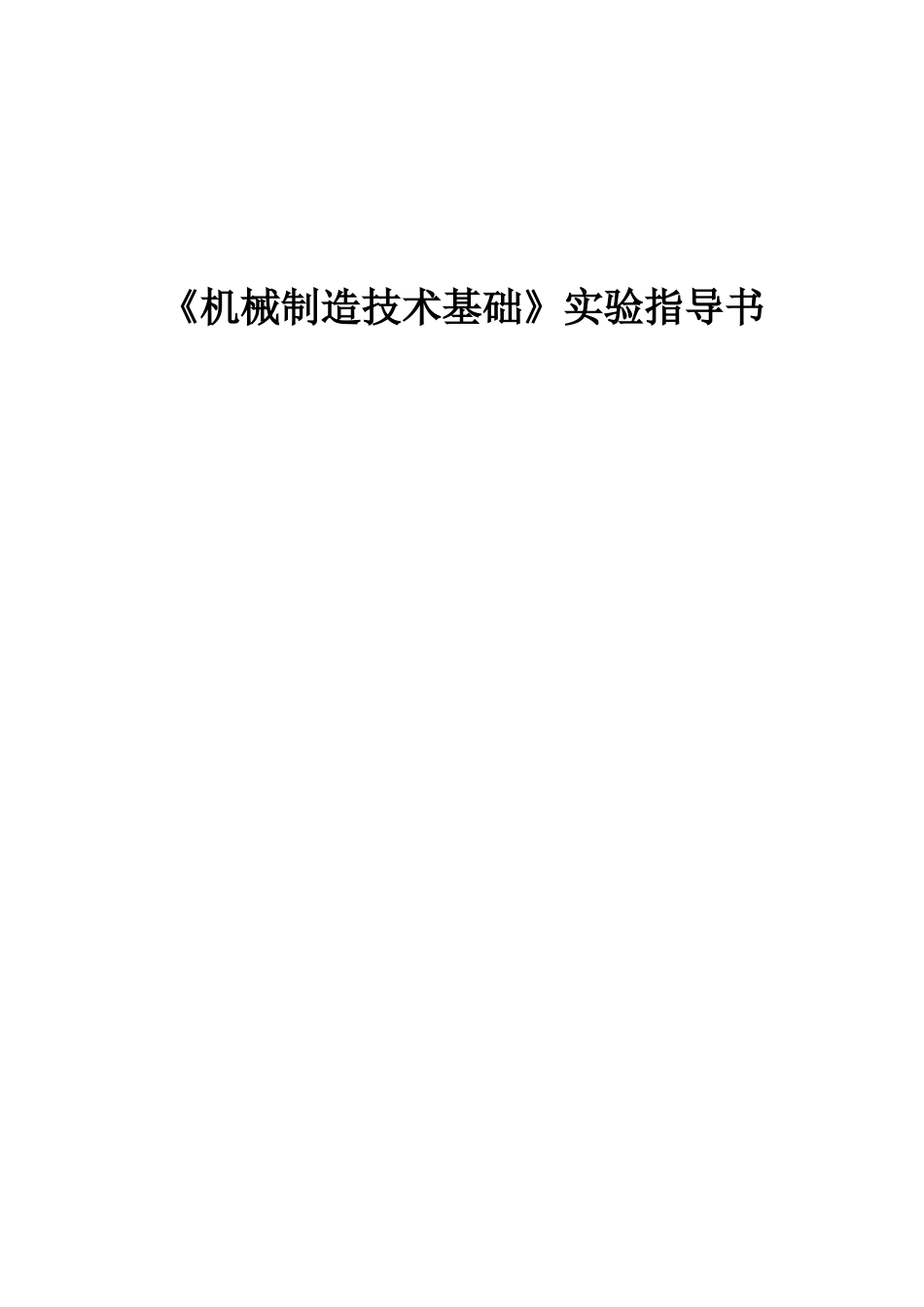

《机械制造技术基础》实验指导书目 录实验一、刀具角度测量实验....................................................................3实验二、动态切削力的测量实验............................................................6实验三．加工误差的统计分析实验......................................................11实验四、工艺系统静刚度的测量实验..................................................13实验一、刀具角度测量实验一、实验目的和要求1、 熟悉车刀切削部分的构造要素；2、 通过实验加深理解刀具标注角度参考平面的定义，三个平面的空间位置及相互关系；3、 熟悉万能车刀测角仪的测量原理，掌握车刀几何角度的测量方法，加深理解车刀几何角度及其在切削过程中的作用；4、 用所测量的刀具几何角度画一张车刀的角度标注图；5、 记载自己所测刀具的编号、刀具材料、几何角度。二、实验设备车刀若干，万能刀具角度测量仪器 4 台三、实验方法1、熟悉车刀切削部分的构造要素，重点观察车刀的形状、主切削刃、副切削刃、前刀面、主后刀面、副主后刀面的位置。图 2-1 为车刀切削部分的构造要素。图 2-1 车刀切削部分的构造要素2、掌握刀具几何角度的定义前 角 γ0 ：在正交平面内测量的前刀面与基面的夹角。后 角 α0 ：在正交平面内测量的主后刀面与切削平面的夹角。主偏角 κr ：在基面内测量的主切削刃在基面上的投影与进给方向的夹角。副偏角 κr ′：在基面内测量的副切削刃在基面上的投影与进给方向的夹角。刃倾角 λs ：在切削平面测量的主切削刃与基面的夹角。副后角 α′0 ：在副正交平面内测量的副后刀面与副切削平面的夹角。刀具每个角度的标注如图 2-2 所示。图 2-2 车刀的几何角度标注3、车刀几何角度的测量方法（1）刀具角度测量台刀具角度测量台如图 2-3 所示。图 2-3 车刀角度测量台（2）刀具角度的测量方法（以车刀为例）1）主偏角 κr 的测量a) 转台调零：将转台左侧的刻度线对到底盘的零度；b) 将刀具安装在滑块上，刀尖顶在指针平面中心线上。此时，扇形盘平面与进给方向重合；c) 转动转台，使刀具的主切削刃与指针平面紧贴；d) 读取转台左侧刻线所示的圆盘刻度，就是主偏角 κr 。2）副偏角 κ′r 的测量a)在 1）项的基础上，转动转台使副切削刃与指针平面紧贴；b)读取转台左侧刻线所示的圆盘刻度，就是主偏角 κ′r 。3）刃倾角 λs 的测量a)在测量主偏...
