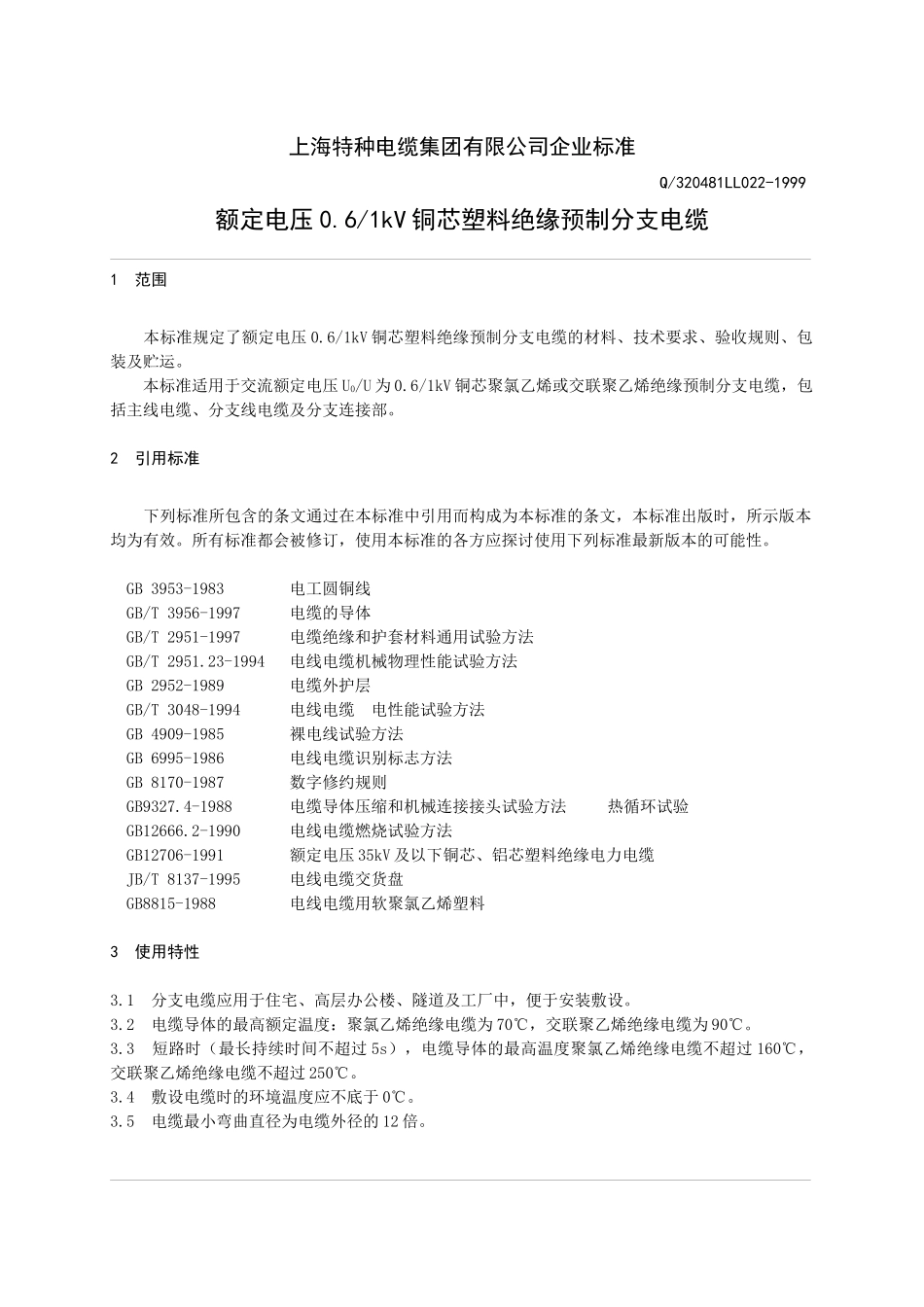

上海特种电缆集团有限公司企业标准 Q/320481LL022-1999额定电压 0.6/1kV 铜芯塑料绝缘预制分支电缆1 范围 本标准规定了额定电压 0.6/1kV 铜芯塑料绝缘预制分支电缆的材料、技术要求、验收规则、包装及贮运。本标准适用于交流额定电压 U0/U 为 0.6/1kV 铜芯聚氯乙烯或交联聚乙烯绝缘预制分支电缆，包括主线电缆、分支线电缆及分支连接部。2 引用标准 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 3953-1983 电工圆铜线 GB/T 3956-1997 电缆的导体 GB/T 2951-1997 电缆绝缘和护套材料通用试验方法 GB/T 2951.23-1994 电线电缆机械物理性能试验方法 GB 2952-1989 电缆外护层 GB/T 3048-1994 电线电缆 电性能试验方法 GB 4909-1985 裸电线试验方法 GB 6995-1986 电线电缆识别标志方法 GB 8170-1987 数字修约规则 GB9327.4-1988 电缆导体压缩和机械连接接头试验方法 热循环试验 GB12666.2-1990 电线电缆燃烧试验方法 GB12706-1991 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆 JB/T 8137-1995 电线电缆交货盘 GB8815-1988 电线电缆用软聚氯乙烯塑料3 使用特性3.1 分支电缆应用于住宅、高层办公楼、隧道及工厂中，便于安装敷设。3.2 电缆导体的最高额定温度：聚氯乙烯绝缘电缆为 70℃，交联聚乙烯绝缘电缆为 90℃。3.3 短路时（最长持续时间不超过 5s），电缆导体的最高温度聚氯乙烯绝缘电缆不超过 160℃，交联聚乙烯绝缘电缆不超过 250℃。3.4 敷设电缆时的环境温度应不底于 0℃。3.5 电缆最小弯曲直径为电缆外径的 12 倍。4 定义4.1 分支连接部 主线电缆和分支线电缆的连接部位。4.2 连接器 将主线电缆与分支线电缆导体相互连接的器材。4.3 压接 使用对称的模具，在连接处施加压力，使其变形而连接。4.4 注塑绝缘体 在主线电缆与分支线电缆的连接部进行绝缘处理，采用注塑机将聚氯乙烯混合物加工而成。4.5 提升夹具 安装在主线电缆端部的提升作业用器材，不是用来长期吊住电缆用器材。5 产品代号、型号、规格及表示方法5.1 代号5.1.1 系列代号 预制分支电缆…………………………………………FZ5.1.2 特征代号 铜导体…………………………………………………T（省略）聚氯乙烯绝缘…………………………………………V交联聚...
