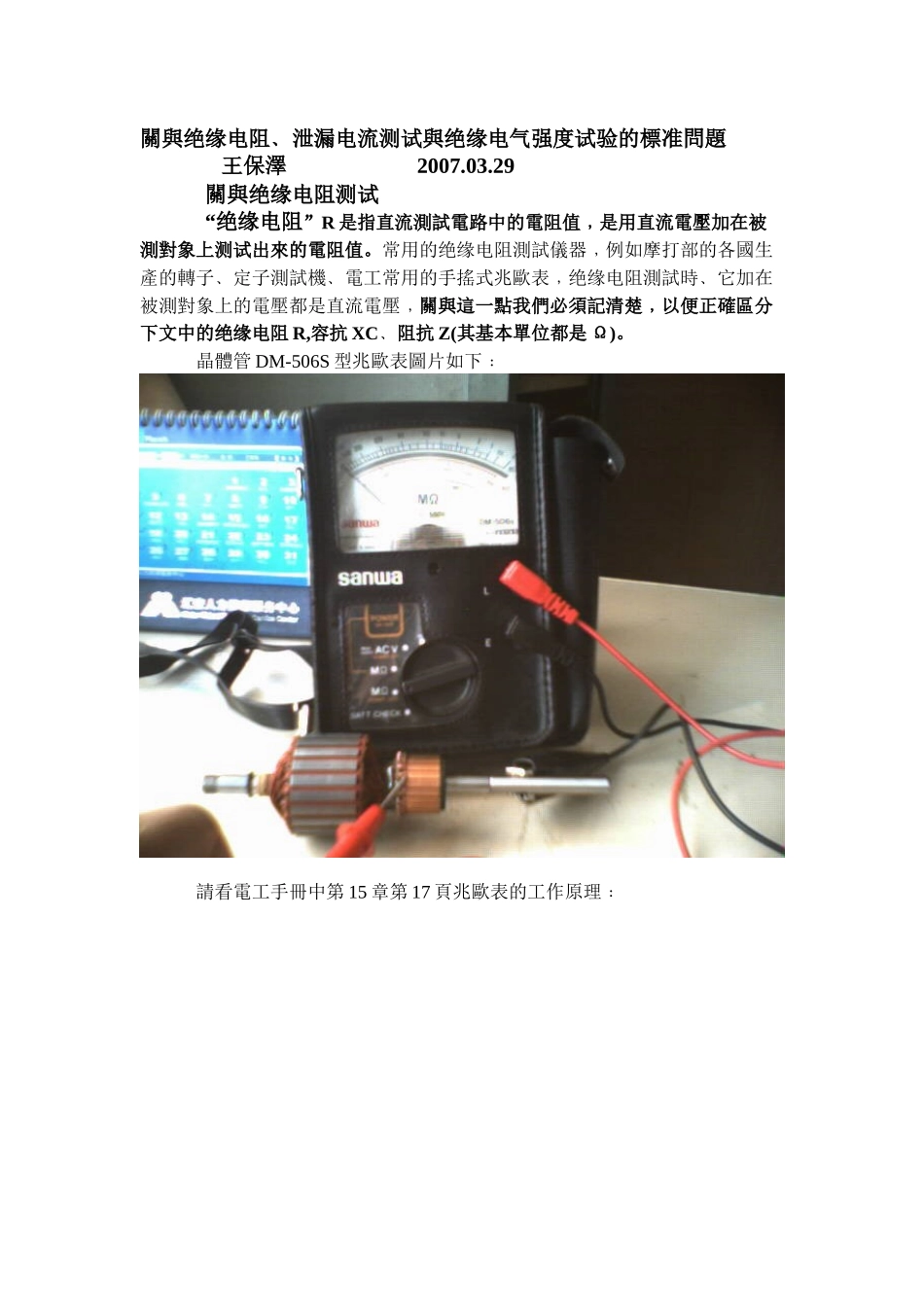

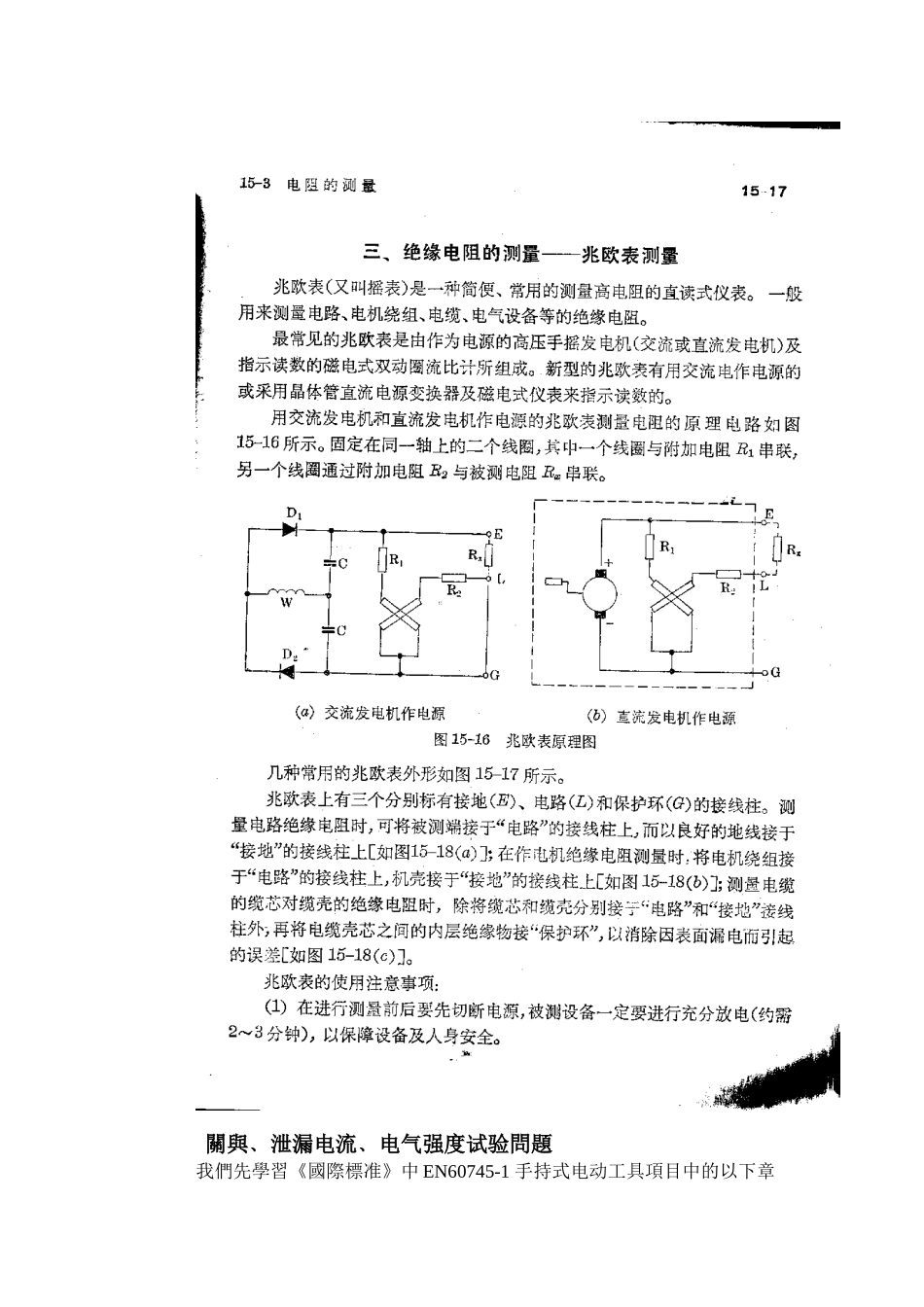

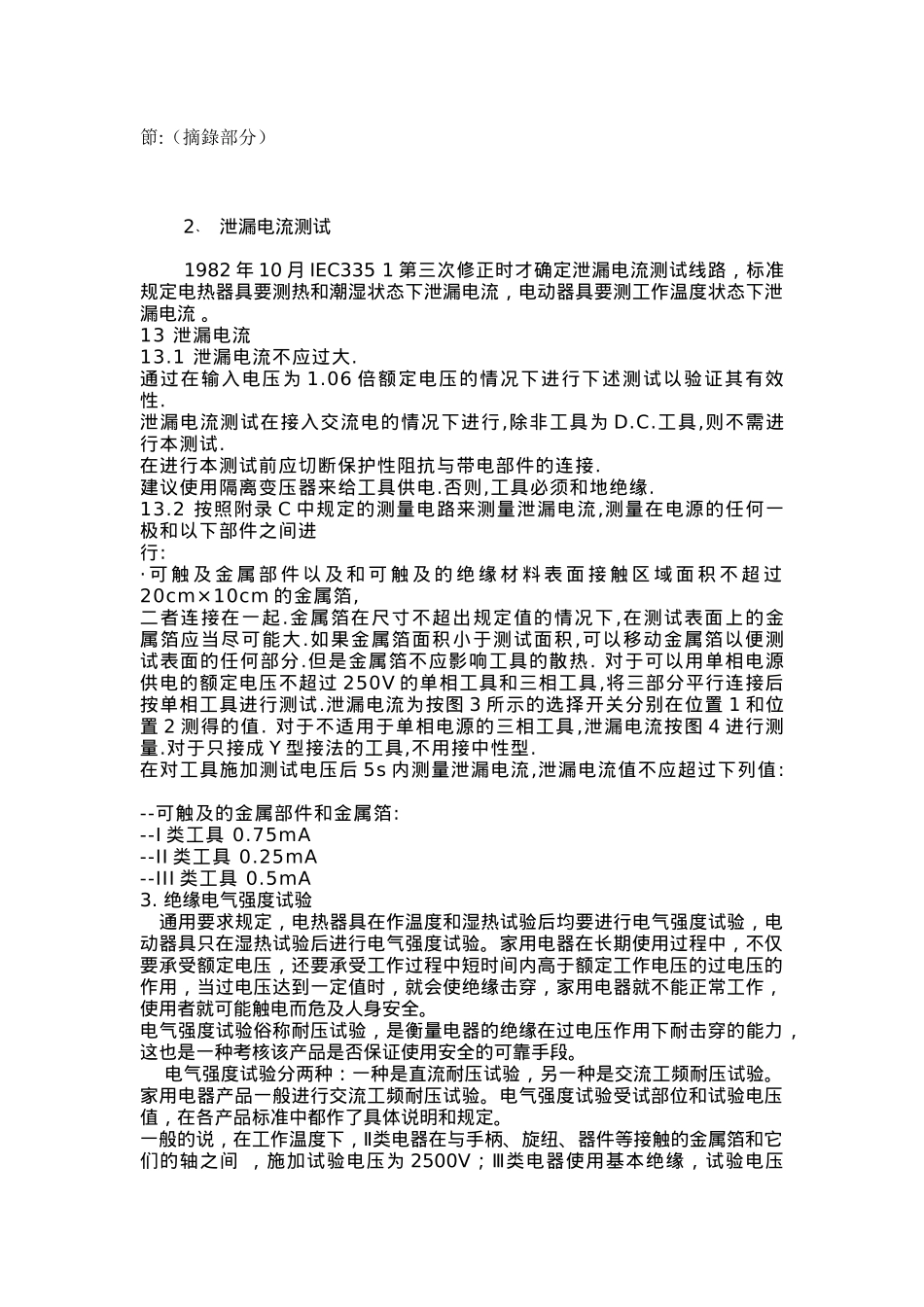

關與绝缘电阻﹑泄漏电流测试與绝缘电气强度试验的標准問題 王保澤 2007.03.29關與绝缘电阻测试 “绝缘电阻”R 是指直流測試電路中的電阻值﹐是用直流電壓加在被測對象上测试出來的電阻值。常用的绝缘电阻測試儀器﹐例如摩打部的各國生產的轉子﹑定子測試機﹑電工常用的手搖式兆歐表﹐绝缘电阻測試時﹑它加在被測對象上的電壓都是直流電壓﹐關與這一點我們必須記清楚﹐以便正確區分下文中的绝缘电阻 R,容抗 XC﹑阻抗 Z(其基本單位都是 Ω)。晶體管 DM-506S 型兆歐表圖片如下﹕請看電工手冊中第 15 章第 17 頁兆歐表的工作原理﹕關與﹑泄漏电流﹑电气强度试验問題我們先學習《國際標准》中 EN60745-1 手持式电动工具項目中的以下章節:（摘錄部分） 2 ﹑ 泄漏电流测试 1982 年 10 月 IEC335 1 第三次修正时才确定泄漏电流测试线路，标准规定电热器具要测热和潮湿状态下泄漏电流，电动器具要测工作温度状态下泄 漏电流 。13 泄漏电流13.1 泄漏电流不应过大. 通过在输入电压为 1.06 倍额定电压的情况下进行下述测试以验证其有效性. 泄漏电流测试在接入交流电的情况下进行,除非工具为 D.C.工具,则不需进行本测试. 在进行本测试前应切断保护性阻抗与带电部件的连接. 建议使用隔离变压器来给工具供电.否则,工具必须和地绝缘. 13.2 按照附录 C 中规定的测量电路来测量泄漏电流,测量在电源的任何一极和以下部件之间进行: · 可 触 及 金 属 部 件 以 及 和 可 触 及 的 绝 缘 材 料 表 面 接 触 区 域 面 积 不 超 过20cm×10cm 的金属箔,二者连接在一起.金属箔在尺寸不超出规定值的情况下,在测试表面上的金属箔应当尽可能大.如果金属箔面积小于测试面积,可以移动金属箔以便测试表面的任何部分.但是金属箔不应影响工具的散热. 对于可以用单相电源供电的额定电压不超过 250V 的单相工具和三相工具,将三部分平行连接后按单相工具进行测试.泄漏电流为按图 3 所示的选择开关分别在位置 1 和位置 2 测得的值. 对于不适用于单相电源的三相工具,泄漏电流按图 4 进行测量.对于只接成 Y 型接法的工具,不用接中性型. 在对工具施加测试电压后 5s 内测量泄漏电流,泄漏电流值不应超过下列值: --可触及的金属部件和金属箔: --I 类工具 0.75mA --II 类工具 0.25mA --III 类工具 0.5mA 3. 绝缘电气强度试验 通用要求规定，电热器具在作温度和湿热试验后均要进行电气...
