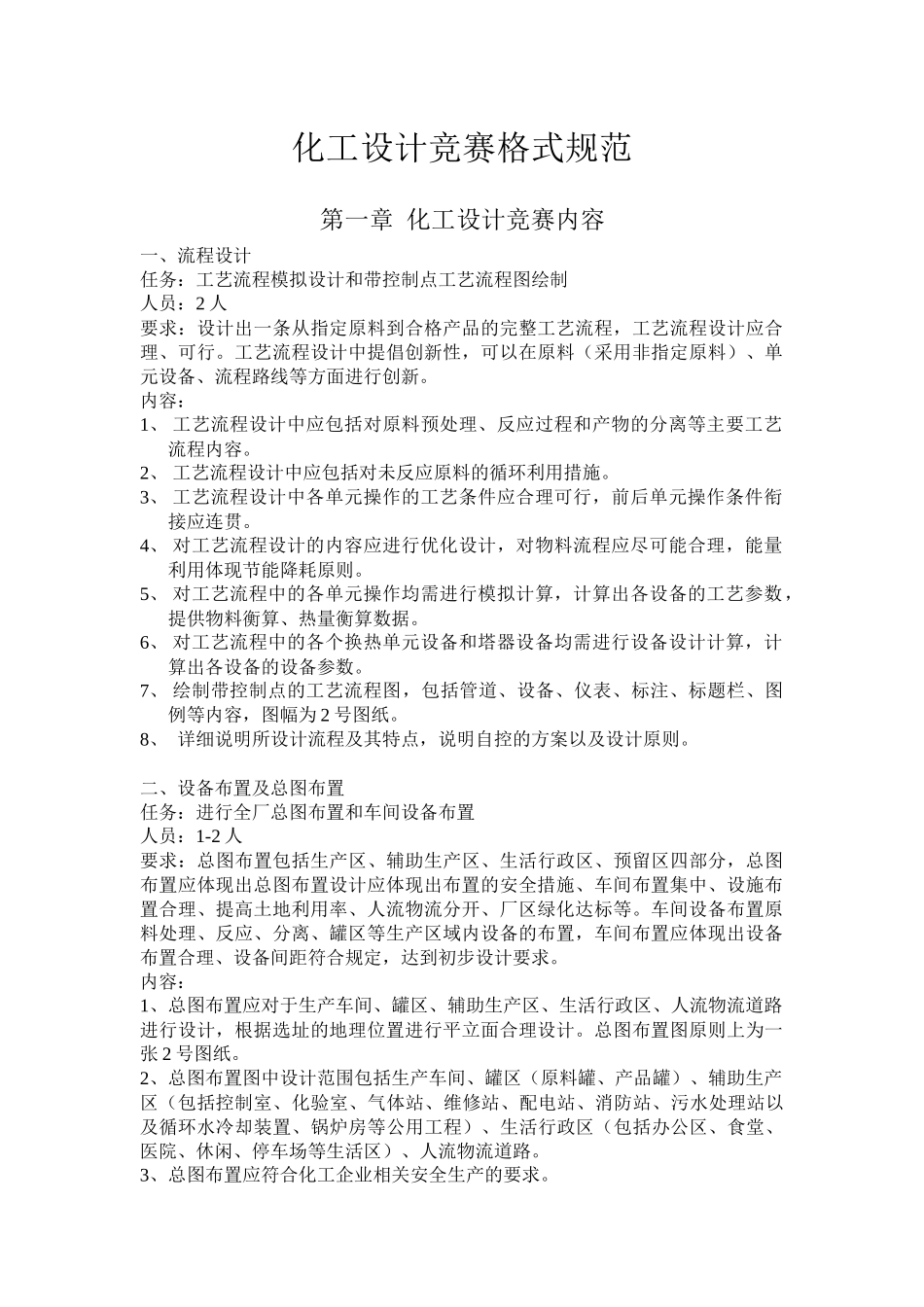

化工设计竞赛格式规范第一章 化工设计竞赛内容一、流程设计任务：工艺流程模拟设计和带控制点工艺流程图绘制人员：2 人要求：设计出一条从指定原料到合格产品的完整工艺流程，工艺流程设计应合理、可行。工艺流程设计中提倡创新性，可以在原料（采用非指定原料）、单元设备、流程路线等方面进行创新。内容：1、 工艺流程设计中应包括对原料预处理、反应过程和产物的分离等主要工艺流程内容。2、 工艺流程设计中应包括对未反应原料的循环利用措施。3、 工艺流程设计中各单元操作的工艺条件应合理可行，前后单元操作条件衔接应连贯。4、 对工艺流程设计的内容应进行优化设计，对物料流程应尽可能合理，能量利用体现节能降耗原则。5、 对工艺流程中的各单元操作均需进行模拟计算，计算出各设备的工艺参数，提供物料衡算、热量衡算数据。6、 对工艺流程中的各个换热单元设备和塔器设备均需进行设备设计计算，计算出各设备的设备参数。7、 绘制带控制点的工艺流程图，包括管道、设备、仪表、标注、标题栏、图例等内容，图幅为 2 号图纸。8、 详细说明所设计流程及其特点，说明自控的方案以及设计原则。二、设备布置及总图布置任务：进行全厂总图布置和车间设备布置人员：1-2 人要求：总图布置包括生产区、辅助生产区、生活行政区、预留区四部分，总图布置应体现出总图布置设计应体现出布置的安全措施、车间布置集中、设施布置合理、提高土地利用率、人流物流分开、厂区绿化达标等。车间设备布置原料处理、反应、分离、罐区等生产区域内设备的布置，车间布置应体现出设备布置合理、设备间距符合规定，达到初步设计要求。内容：1、总图布置应对于生产车间、罐区、辅助生产区、生活行政区、人流物流道路进行设计，根据选址的地理位置进行平立面合理设计。总图布置图原则上为一张 2 号图纸。2、总图布置图中设计范围包括生产车间、罐区（原料罐、产品罐）、辅助生产区（包括控制室、化验室、气体站、维修站、配电站、消防站、污水处理站以及循环水冷却装置、锅炉房等公用工程）、生活行政区（包括办公区、食堂、医院、休闲、停车场等生活区）、人流物流道路。3、总图布置应符合化工企业相关安全生产的要求。4、总图布置图中应列出建筑物设计技术经济指标表。5、车间设备布置包括原料预处理、反应、分离等生产区域。6、车间设备图原则上为一组平面布置和一张立面布置图，图幅均为 3 号图纸。7、车间设备图应包括土建绘制、设备绘制、土建标...
