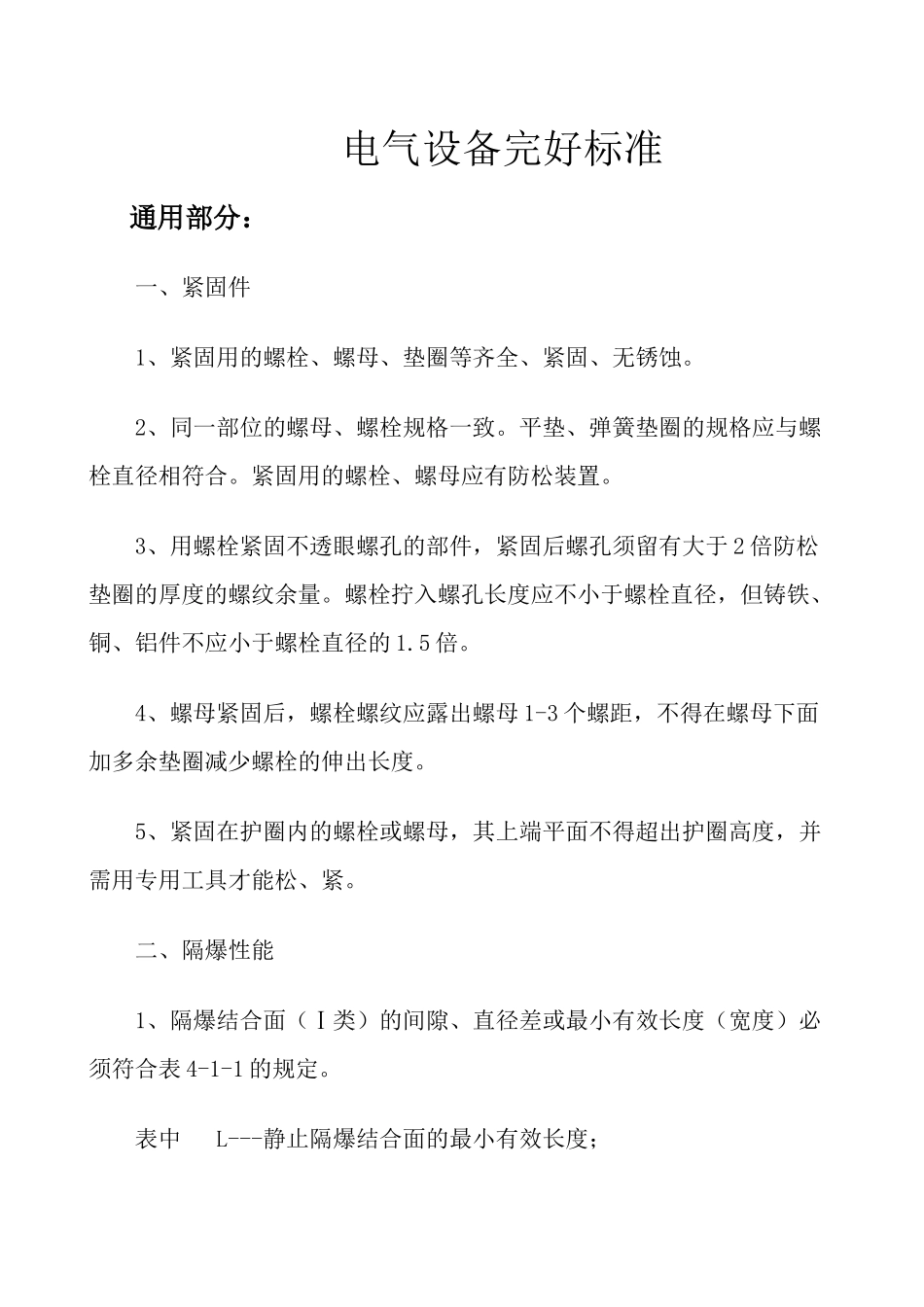

电气设备完好标准通用部分：一、紧固件1、紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。2、同一部位的螺母、螺栓规格一致。平垫、弹簧垫圈的规格应与螺栓直径相符合。紧固用的螺栓、螺母应有防松装置。3、用螺栓紧固不透眼螺孔的部件，紧固后螺孔须留有大于 2 倍防松垫圈的厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的 1.5 倍。4、螺母紧固后，螺栓螺纹应露出螺母 1-3 个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。5、紧固在护圈内的螺栓或螺母，其上端平面不得超出护圈高度，并需用专用工具才能松、紧。二、隔爆性能1、隔爆结合面（Ⅰ类）的间隙、直径差或最小有效长度（宽度）必须符合表 4-1-1 的规定。表中 L---静止隔爆结合面的最小有效长度； L1--螺栓通孔边缘至隔爆结合面边缘的最小有效长度； W---静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差。但快动式门或盖的隔爆结合面的最小有效长度须不小于 25mm。表 4-1-1Ⅰ 类隔爆结合面结构参数 mm2、操纵杆直径(d)与隔爆结合面长度(L)应符合表 4-1-2 的规定表 4-1-2 操纵杆直径或圆筒直径与隔爆结合面的结构参数 mm结合面型 式LL1W外壳容积 VV≤0.1V>0.1平面、止口或圆筒结构6.012.525.040.06.08.09.015.00.300.400.50--0.400.500.60带有滚动轴承的圆筒结构6.012.525.040.0----0.400.500.60-0.400.500.600.80操纵杆直径隔爆结合面长度d≤6L≥6625L≥253、隔爆电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生摩擦，用圆筒隔爆结合面时，轴与轴孔配合的最小单边间隙须不少于0.075mm，用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于表 4-1-1 规定 W 值的 2/3。4、螺纹隔爆结构：螺纹精度不低于 3 级；螺距不小于 0.7mm；螺纹的最少啮合扣数、最小拧入深度应符合表 4-1-3 的规定。表 4-1-3 螺纹的最少啮合扣数、最小拧入深度 mm5、隔爆结合面的法兰减薄厚度应不大于原设计规定的维修余量。6、隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后，不的超过下列规定：A、隔爆面上对局部出现的直径不大于 1 mm 、深度不大于 2 mm 的砂眼，在 40、25、15 mm 宽的隔爆面上，每 1cm2不的超过 5 个；10 mm 宽的隔爆面上，不得超过 2 个。外壳净容积 V（l）最小拧入深度最少啮合扣数V≤0.15.0 0.12.012.5 B、产生的机械伤...
