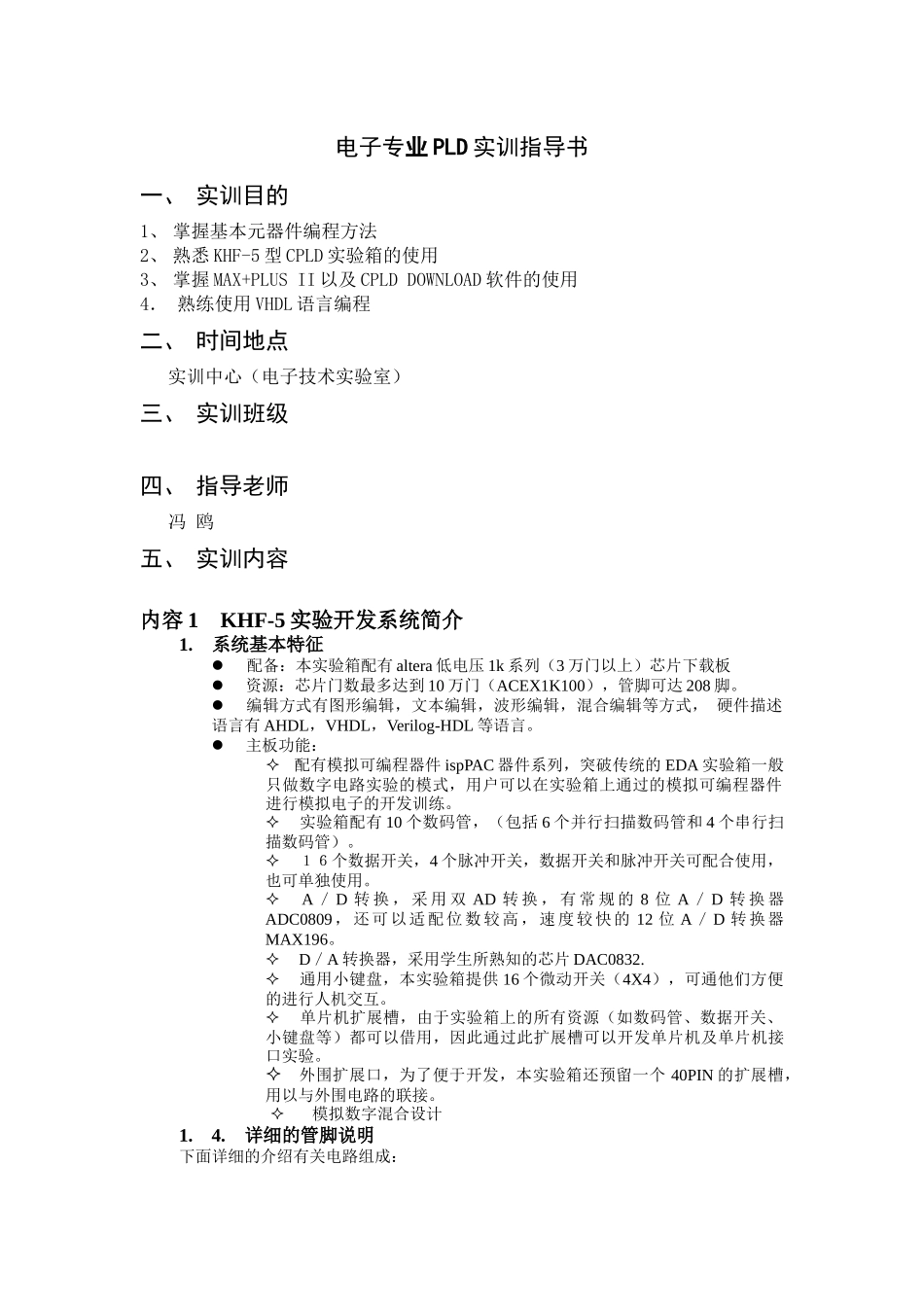

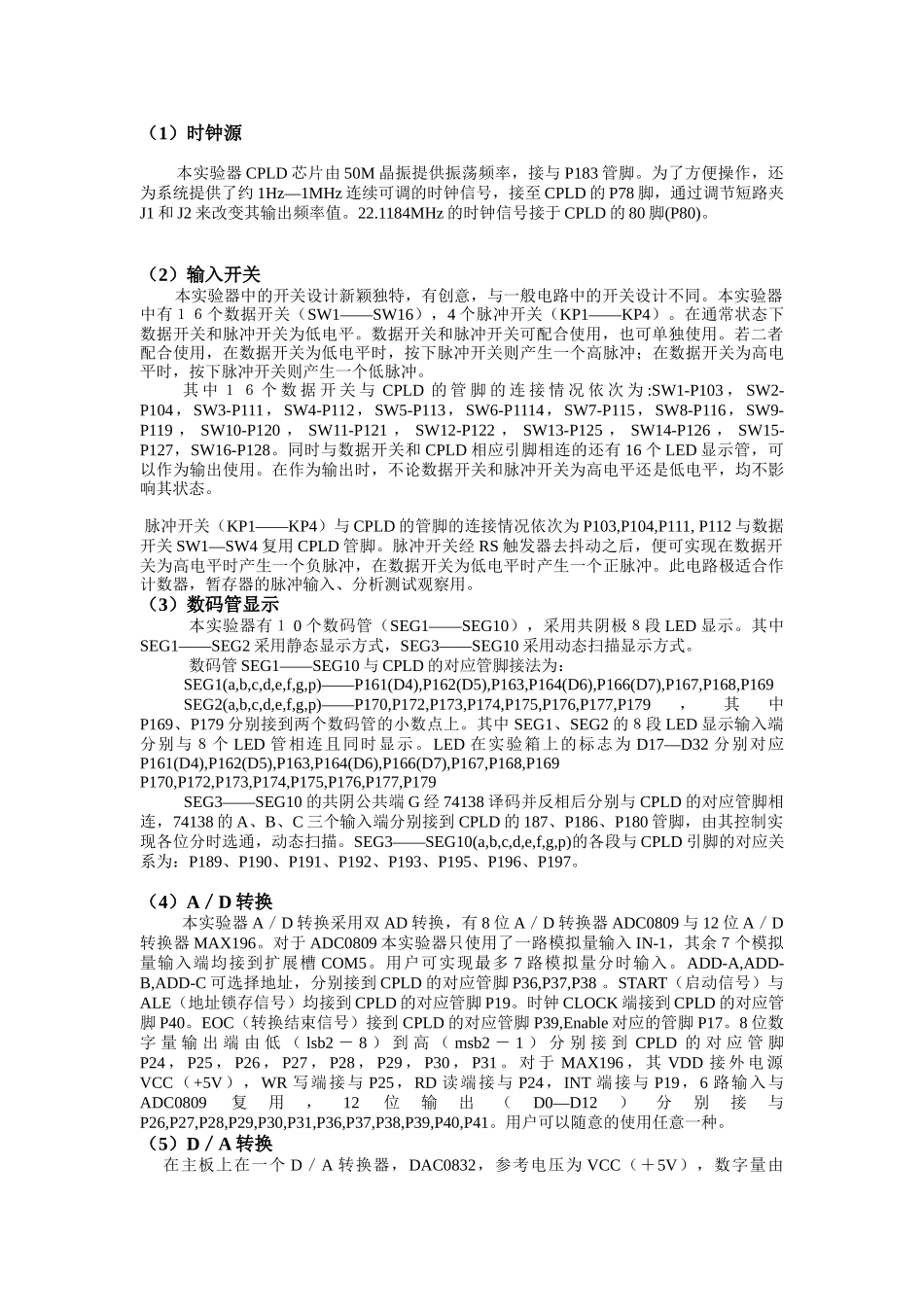

电子专业 PLD 实训指导书一、 实训目的1、 掌握基本元器件编程方法2、 熟悉 KHF-5 型 CPLD 实验箱的使用3、 掌握 MAX+PLUS II 以及 CPLD DOWNLOAD 软件的使用4． 熟练使用 VHDL 语言编程二、 时间地点实训中心（电子技术实验室）三、 实训班级 四、 指导老师冯 鸥五、 实训内容内容 1 KHF-5 实验开发系统简介1. 系统基本特征配备：本实验箱配有 altera 低电压 1k 系列（3 万门以上）芯片下载板 资源：芯片门数最多达到 10 万门（ACEX1K100），管脚可达 208 脚。 编辑方式有图形编辑，文本编辑，波形编辑，混合编辑等方式， 硬件描述语言有 AHDL，VHDL，Verilog-HDL 等语言。 主板功能： 配有模拟可编程器件 ispPAC 器件系列，突破传统的 EDA 实验箱一般只做数字电路实验的模式，用户可以在实验箱上通过的模拟可编程器件进行模拟电子的开发训练。 实验箱配有 10 个数码管，（包括 6 个并行扫描数码管和 4 个串行扫描数码管）。 １６个数据开关，4 个脉冲开关，数据开关和脉冲开关可配合使用，也可单独使用。 A ／ D 转 换 ， 采 用 双 AD 转 换 ， 有 常 规 的 8 位 A ／ D 转 换 器ADC0809，还可以适配位数较高，速度较快的 12 位 A／D 转换器MAX196。 D／A 转换器，采用学生所熟知的芯片 DAC0832. 通用小键盘，本实验箱提供 16 个微动开关（4X4），可通他们方便的进行人机交互。 单片机扩展槽，由于实验箱上的所有资源（如数码管、数据开关、小键盘等）都可以借用，因此通过此扩展槽可以开发单片机及单片机接口实验。 外围扩展口，为了便于开发，本实验箱还预留一个 40PIN 的扩展槽，用以与外围电路的联接。 模拟数字混合设计1.4. 详细的管脚说明下面详细的介绍有关电路组成：（1）时钟源本实验器 CPLD 芯片由 50M 晶振提供振荡频率，接与 P183 管脚。为了方便操作，还为系统提供了约 1Hz—1MHz 连续可调的时钟信号，接至 CPLD 的 P78 脚，通过调节短路夹J1 和 J2 来改变其输出频率值。22.1184MHz 的时钟信号接于 CPLD 的 80 脚(P80)。 （2）输入开关本实验器中的开关设计新颖独特，有创意，与一般电路中的开关设计不同。本实验器中有１６个数据开关（SW1——SW16），4 个脉冲开关（KP1——KP4）。在通常状态下数据开关和脉冲开关为低电平。数据开关和脉冲开关可配合使用，也可单独使用。...
