模拟电子线路课程设计之声控开关与声响器的研究与制作VIP免费

模拟电子线路课程设计之声控开关与声响器的研究与制作_第1页
1/11
模拟电子线路课程设计之声控开关与声响器的研究与制作_第2页
2/11

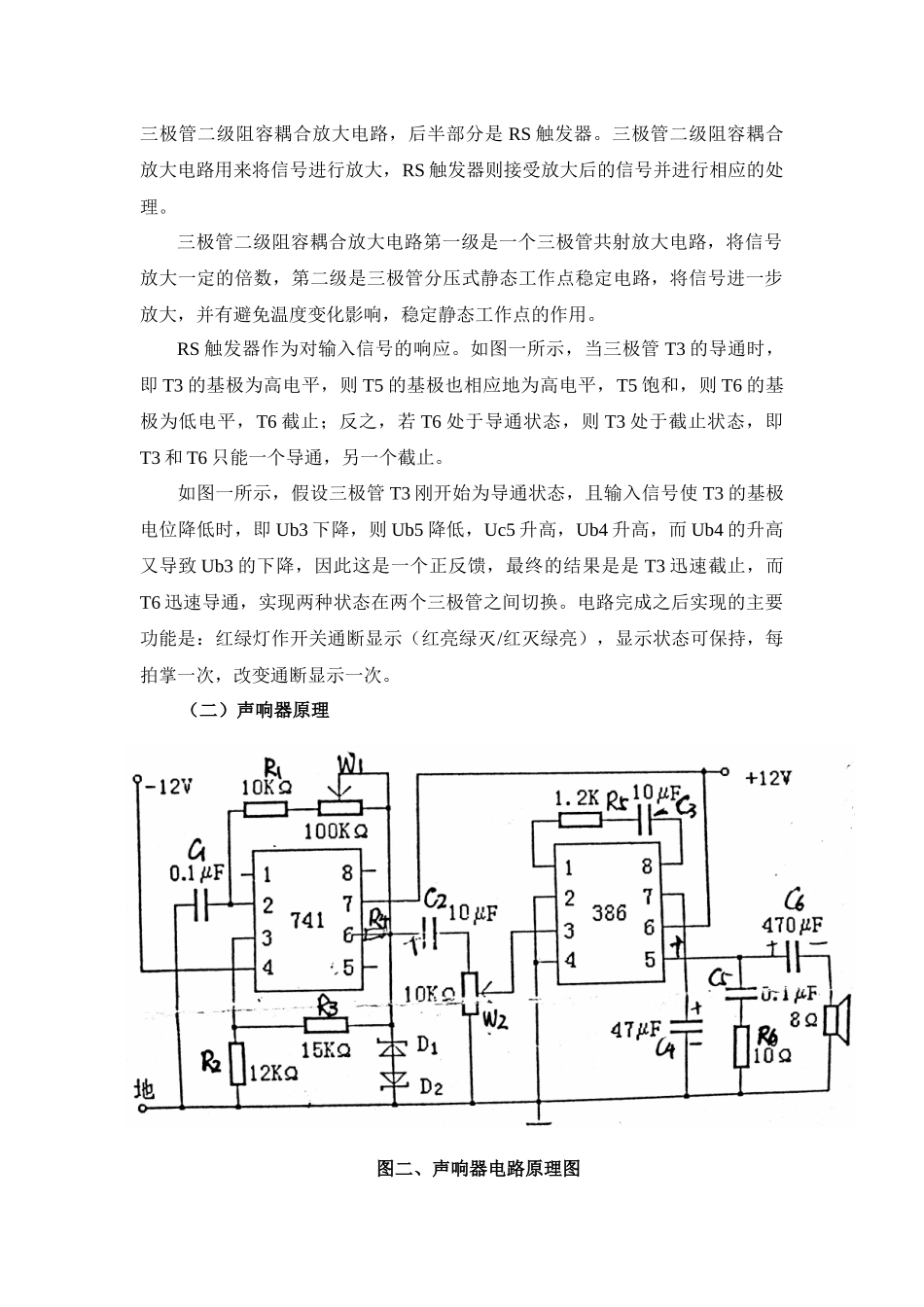

模拟电子线路课程设计之声控开关与声响器的研究与制作_第3页
3/11

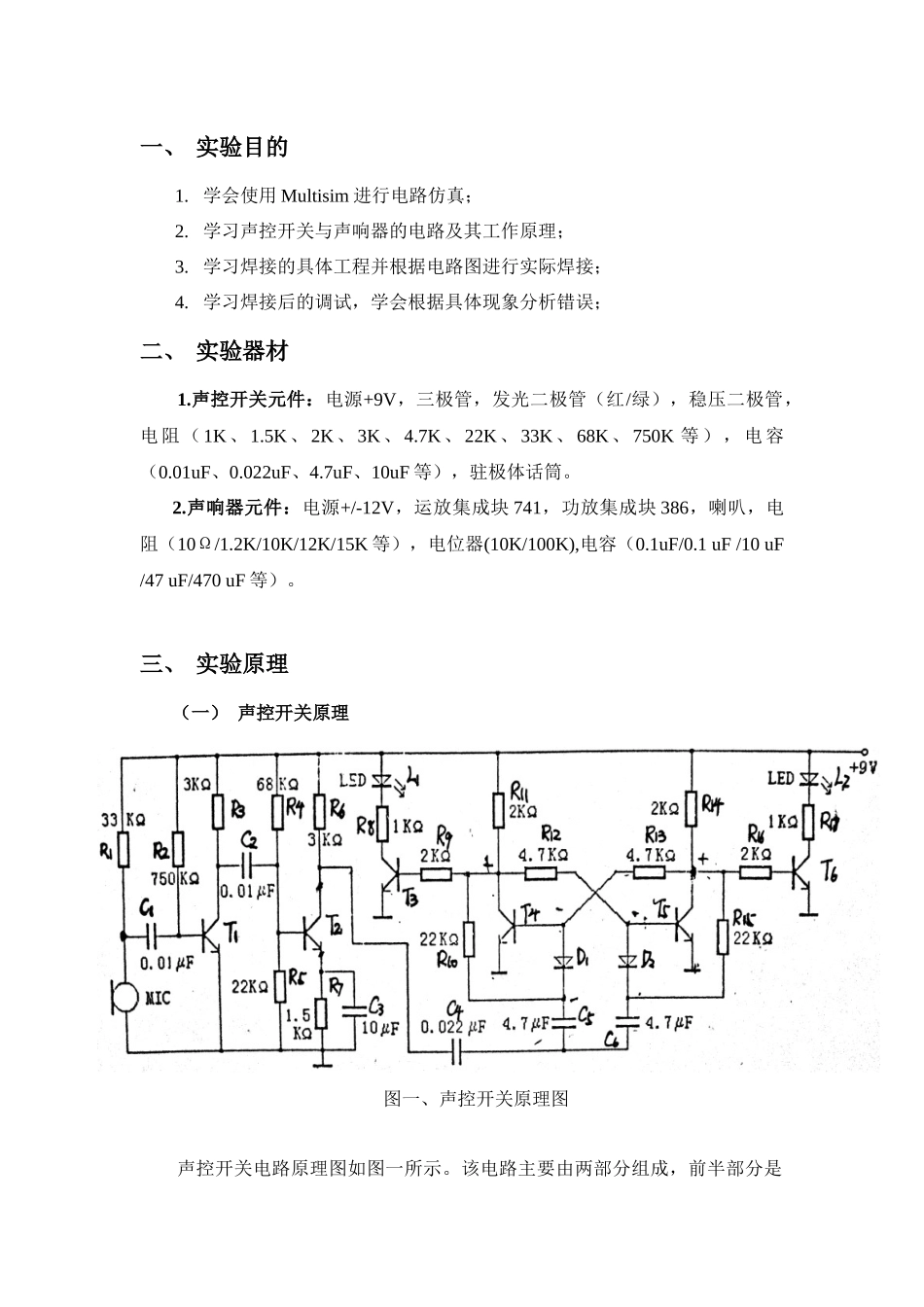

模拟电子线路课程设计学 院 班 级 姓 名 学 号 成 绩 指导老师 2010 年 1 月 22 日声控开关与声响器的研究与制作一、 实验目的1. 学会使用 Multisim 进行电路仿真;2. 学习声控开关与声响器的电路及其工作原理;3. 学习焊接的具体工程并根据电路图进行实际焊接;4. 学习焊接后的调试,学会根据具体现象分析错误;二、 实验器材1.声控开关元件:电源+9V,三极管,发光二极管(红/绿),稳压二极管,电阻(1K、1.5K、2K、3K、4.7K、22K、33K、68K、750K 等),电容(0.01uF、0.022uF、4.7uF、10uF 等),驻极体话筒。 2.声响器元件:电源+/-12V,运放集成块 741,功放集成块 386,喇叭,电阻(10Ω/1.2K/10K/12K/15K 等),电位器(10K/100K),电容(0.1uF/0.1 uF /10 uF /47 uF/470 uF 等)。三、 实验原理(一) 声控开关原理图一、声控开关原理图声控开关电路原理图如图一所示。该电路主要由两部分组成,前半部分是三极管二级阻容耦合放大电路,后半部分是 RS 触发器。三极管二级阻容耦合放大电路用来将信号进行放大,RS 触发器则接受放大后的信号并进行相应的处理。三极管二级阻容耦合放大电路第一级是一个三极管共射放大电路,将信号放大一定的倍数,第二级是三极管分压式静态工作点稳定电路,将信号进一步放大,并有避免温度变化影响,稳定静态工作点的作用。RS 触发器作为对输入信号的响应。如图一所示,当三极管 T3 的导通时,即 T3 的基极为高电平,则 T5 的基极也相应地为高电平,T5 饱和,则 T6 的基极为低电平,T6 截止;反之,若 T6 处于导通状态,则 T3 处于截止状态,即T3 和 T6 只能一个导通,另一个截止。如图一所示,假设三极管 T3 刚开始为导通状态,且输入信号使 T3 的基极电位降低时,即 Ub3 下降,则 Ub5 降低,Uc5 升高,Ub4 升高,而 Ub4 的升高又导致 Ub3 的下降,因此这是一个正反馈,最终的结果是是 T3 迅速截止,而T6 迅速导通,实现两种状态在两个三极管之间切换。电路完成之后实现的主要功能是:红绿灯作开关通断显示(红亮绿灭/红灭绿亮),显示状态可保持,每拍掌一次,改变通断显示一次。(二)声响器原理图二、声响器电路原理图声响器电路原理图如图二所示,该电路由两部分组成,前半部分是一个波形发生器,作用是产生一个一个频率可调的矩形波,后半部分的主要功能是实现调节输出信号的大小。以集成运放 741 为核心组成的电路为波...
