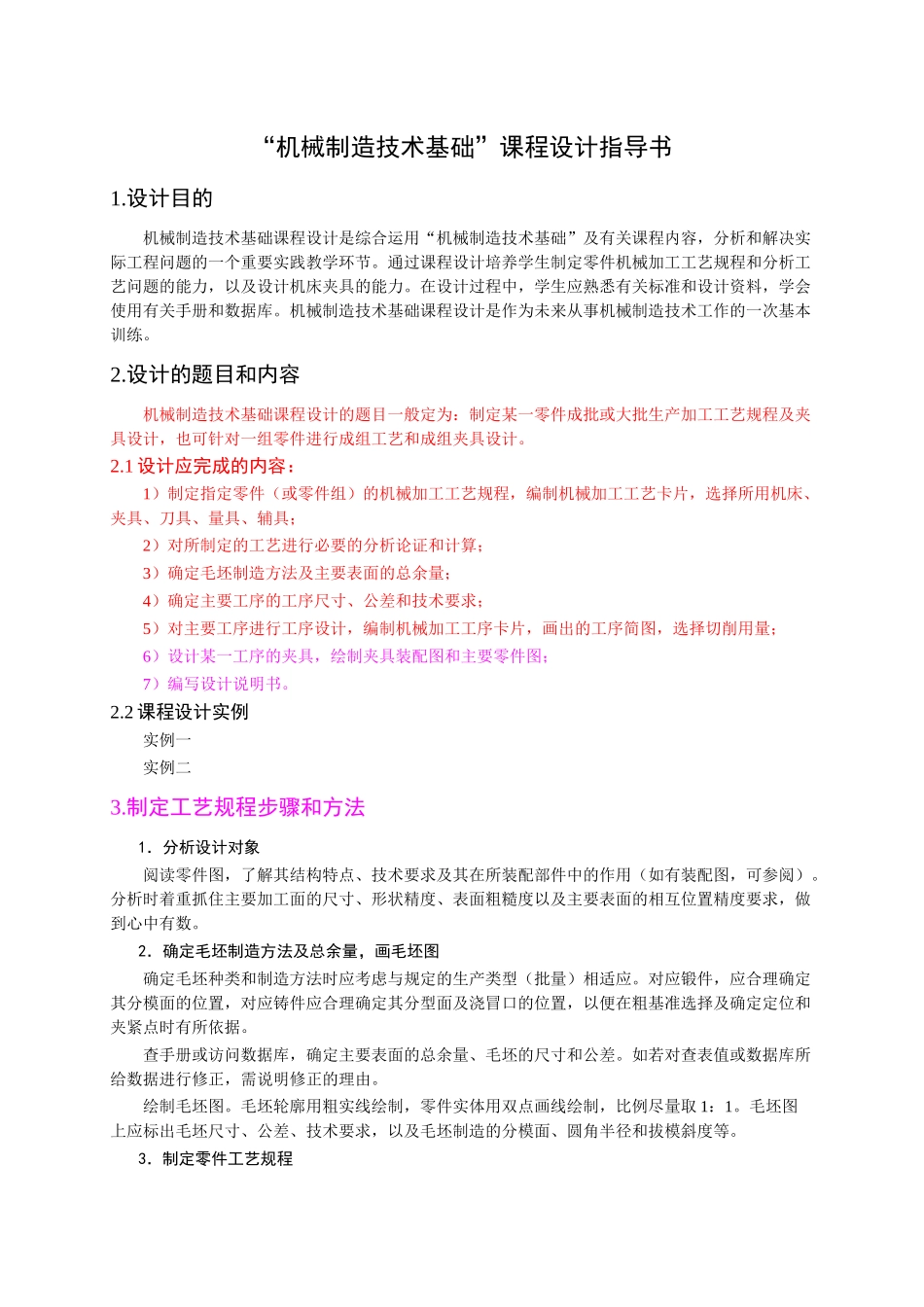

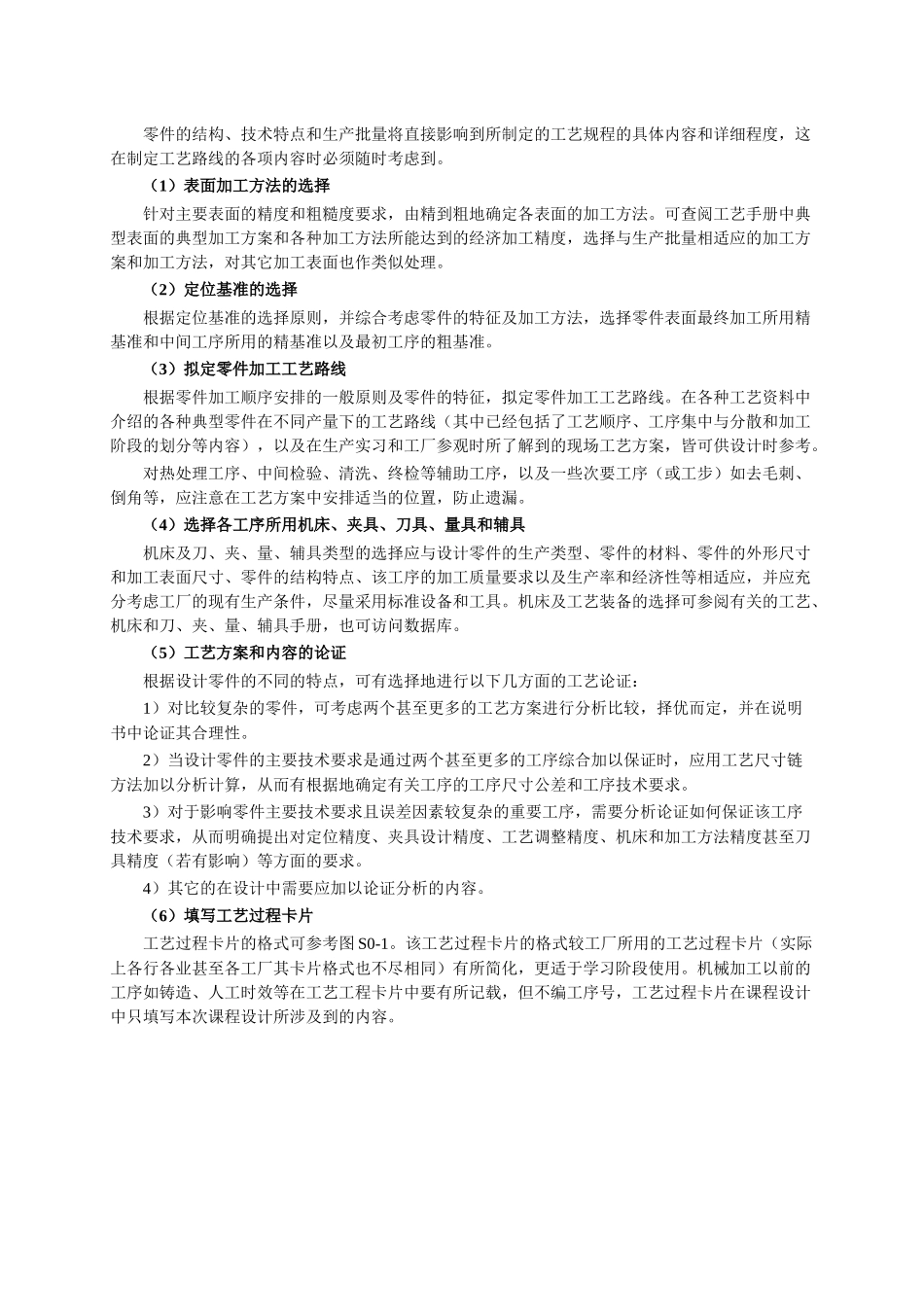

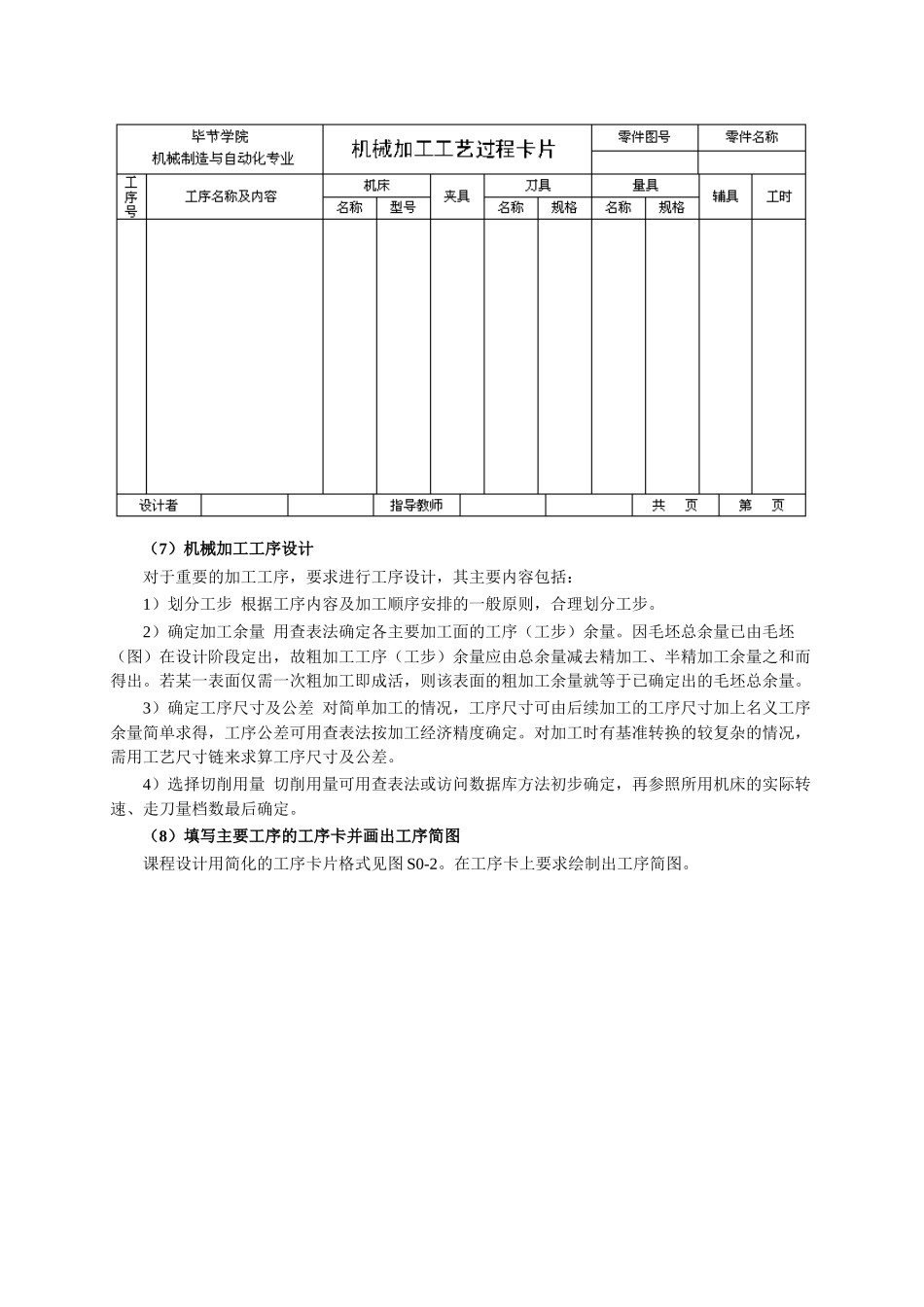

“机械制造技术基础”课程设计指导书1.设计目的机械制造技术基础课程设计是综合运用“机械制造技术基础”及有关课程内容，分析和解决实际工程问题的一个重要实践教学环节。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。2.设计的题目和内容机械制造技术基础课程设计的题目一般定为：制定某一零件成批或大批生产加工工艺规程及夹具设计，也可针对一组零件进行成组工艺和成组夹具设计。2.1 设计应完成的内容：1）制定指定零件（或零件组）的机械加工工艺规程，编制机械加工工艺卡片，选择所用机床、夹具、刀具、量具、辅具；2）对所制定的工艺进行必要的分析论证和计算；3）确定毛坯制造方法及主要表面的总余量；4）确定主要工序的工序尺寸、公差和技术要求；5）对主要工序进行工序设计，编制机械加工工序卡片，画出的工序简图，选择切削用量；6）设计某一工序的夹具，绘制夹具装配图和主要零件图；7）编写设计说明书。2.2 课程设计实例实例一实例二3.制定工艺规程步骤和方法1．分析设计对象阅读零件图，了解其结构特点、技术要求及其在所装配部件中的作用（如有装配图，可参阅）。分析时着重抓住主要加工面的尺寸、形状精度、表面粗糙度以及主要表面的相互位置精度要求，做到心中有数。2．确定毛坯制造方法及总余量，画毛坯图确定毛坯种类和制造方法时应考虑与规定的生产类型（批量）相适应。对应锻件，应合理确定其分模面的位置，对应铸件应合理确定其分型面及浇冒口的位置，以便在粗基准选择及确定定位和夹紧点时有所依据。查手册或访问数据库，确定主要表面的总余量、毛坯的尺寸和公差。如若对查表值或数据库所给数据进行修正，需说明修正的理由。绘制毛坯图。毛坯轮廓用粗实线绘制，零件实体用双点画线绘制，比例尽量取 1：1。毛坯图上应标出毛坯尺寸、公差、技术要求，以及毛坯制造的分模面、圆角半径和拔模斜度等。3．制定零件工艺规程零件的结构、技术特点和生产批量将直接影响到所制定的工艺规程的具体内容和详细程度，这在制定工艺路线的各项内容时必须随时考虑到。（1）表面加工方法的选择针对主要表面的精度和粗糙度要求，由精到粗地确定各表面的加工方法。可查阅工艺手册中典型表面的典型加工方案和各种加工方法所能达到的经济加工精...
