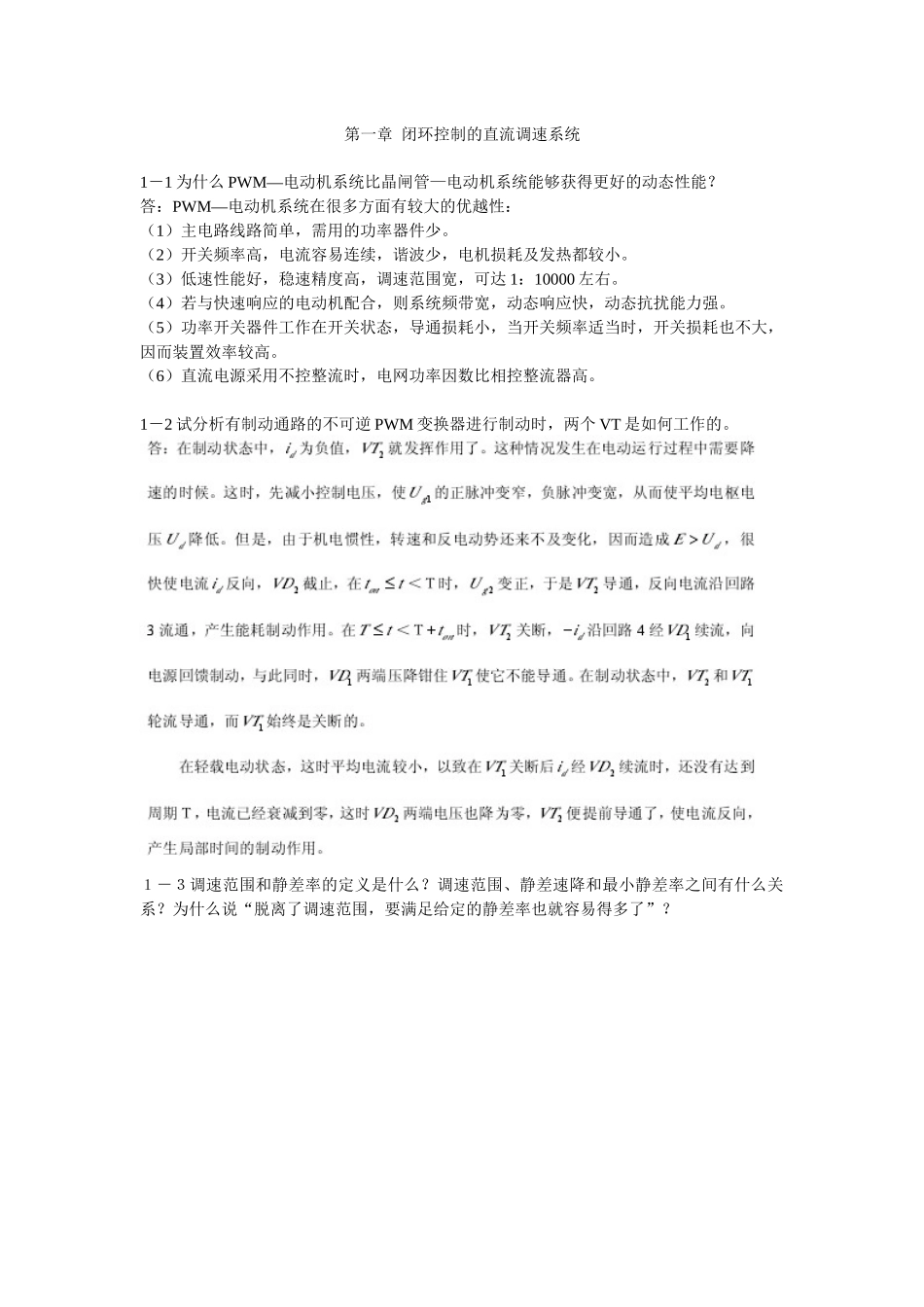

《自动控制系统》习题库doc-湖南化工职业技术学院-学历_第1页
1/28

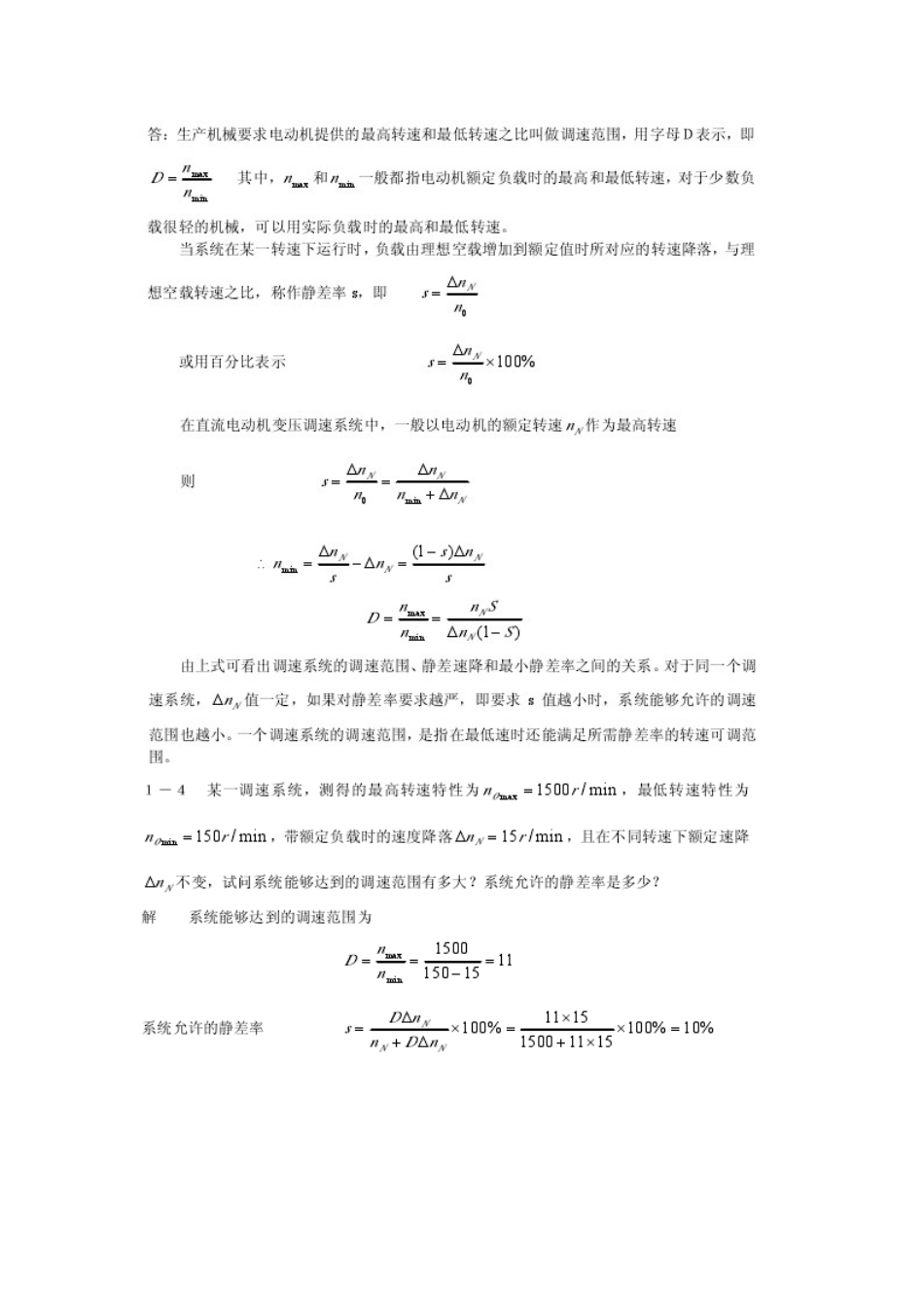

《自动控制系统》习题库doc-湖南化工职业技术学院-学历_第2页
2/28

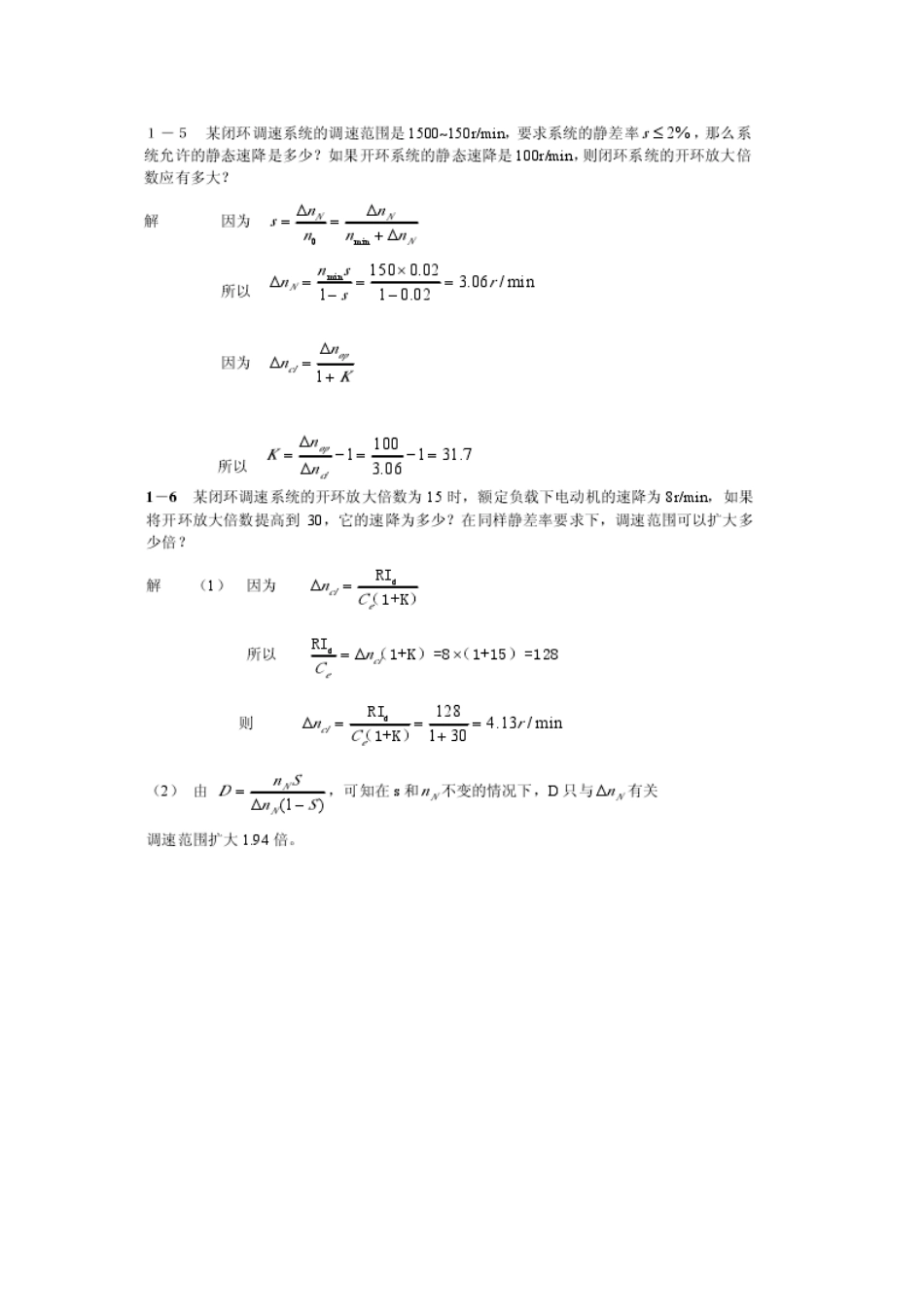

《自动控制系统》习题库doc-湖南化工职业技术学院-学历_第3页
3/28
第一章 闭环控制的直流调速系统1-1 为什么 PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能?答:PWM—电动机系统在很多方面有较大的优越性:(1)主电路线路简单,需用的功率器件少。(2)开关频率高,电流容易连续,谐波少,电机损耗及发热都较小。(3)低速性能好,稳速精度高,调速范围宽,可达 1:10000 左右。(4)若与快速响应的电动机配合,则系统频带宽,动态响应快,动态抗扰能力强。(5)功率开关器件工作在开关状态,导通损耗小,当开关频率适当时,开关损耗也不大,因而装置效率较高。(6)直流电源采用不控整流时,电网功率因数比相控整流器高。1-2 试分析有制动通路的不可逆 PWM 变换器进行制动时,两个 VT 是如何工作的。1-3调速范围和静差率的定义是什么?调速范围、静差速降和最小静差率之间有什么关系?为什么说“脱离了调速范围,要满足给定的静差率也就容易得多了”?1—8 转速单闭环调速系统有那些特点?改变给定电压能否改变电动机的转速?为什么?如果给定电压不变,调节测速反馈电压的分压比是否能够改变转速?为什么?如果测速发电机的励磁发生了变化,系统有无克服这种干扰的能力?答:(1)转速单闭环调速系统有以下三个基本特征① 只用比例放大器的反馈控制系统,其被被调量仍是有静差的。② 反馈控制系统的作用是:抵抗扰动,服从给定。扰动性能是反馈控制系统最突出的特征之一。③ 系统的精度依赖于给定和反馈检测的精度。(2)改变给定电压会改变电动机的转速,因为反馈控制系统完全服从给定作用。(3)如果给定电压不变,调节测速反馈电压的分压比或测速发电机的励磁发生了变化,它不能得到反馈控制系统的抑制,反而会增大被调量的误差。反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。1—9 在转速负反馈调速系统中,当电网电压、负载转矩、电动机励磁电流、电枢电阻、测速发电机励磁各量发生变化时,都会引起转速的变化,问系统对上述各量有无调节能力?为什么?答:当电网电压发生变化时,系统对其有调节能力。因为电网电压是系统的给定反馈控制系统完全服从给定。负载转矩、电动机励磁电流、电枢电阻变化时系统对其有调节能力。因为他们的变化最终会影响到转速,都会被测速装置检测出来。再通过反馈控制作用,减小它们对稳态转速的影响。测速发电机励磁各量发生变化时,它不能得到反馈控制系统的抑制,反而会增大被调量的误差。反馈控制系统所能抑制的只是被反...
