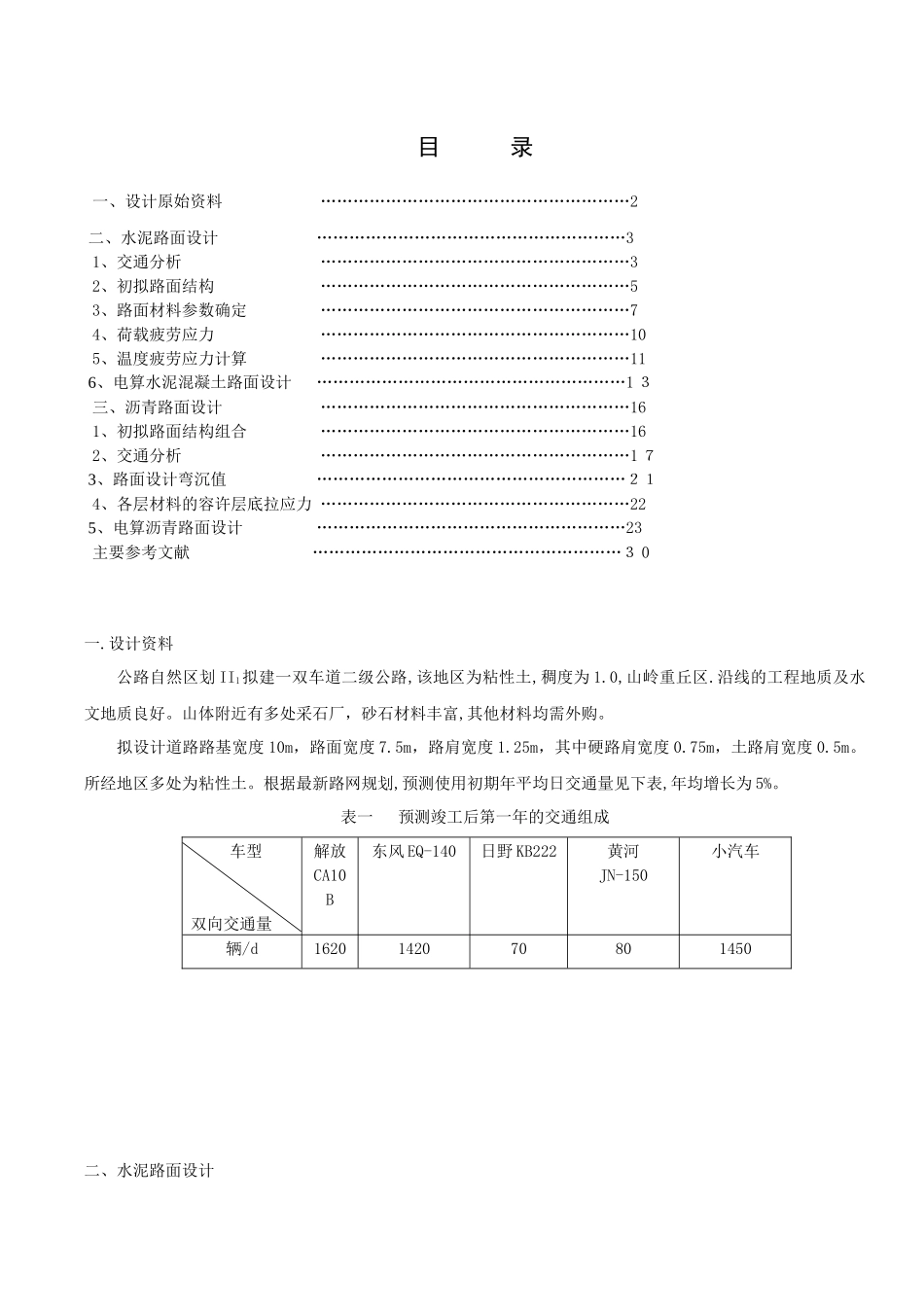

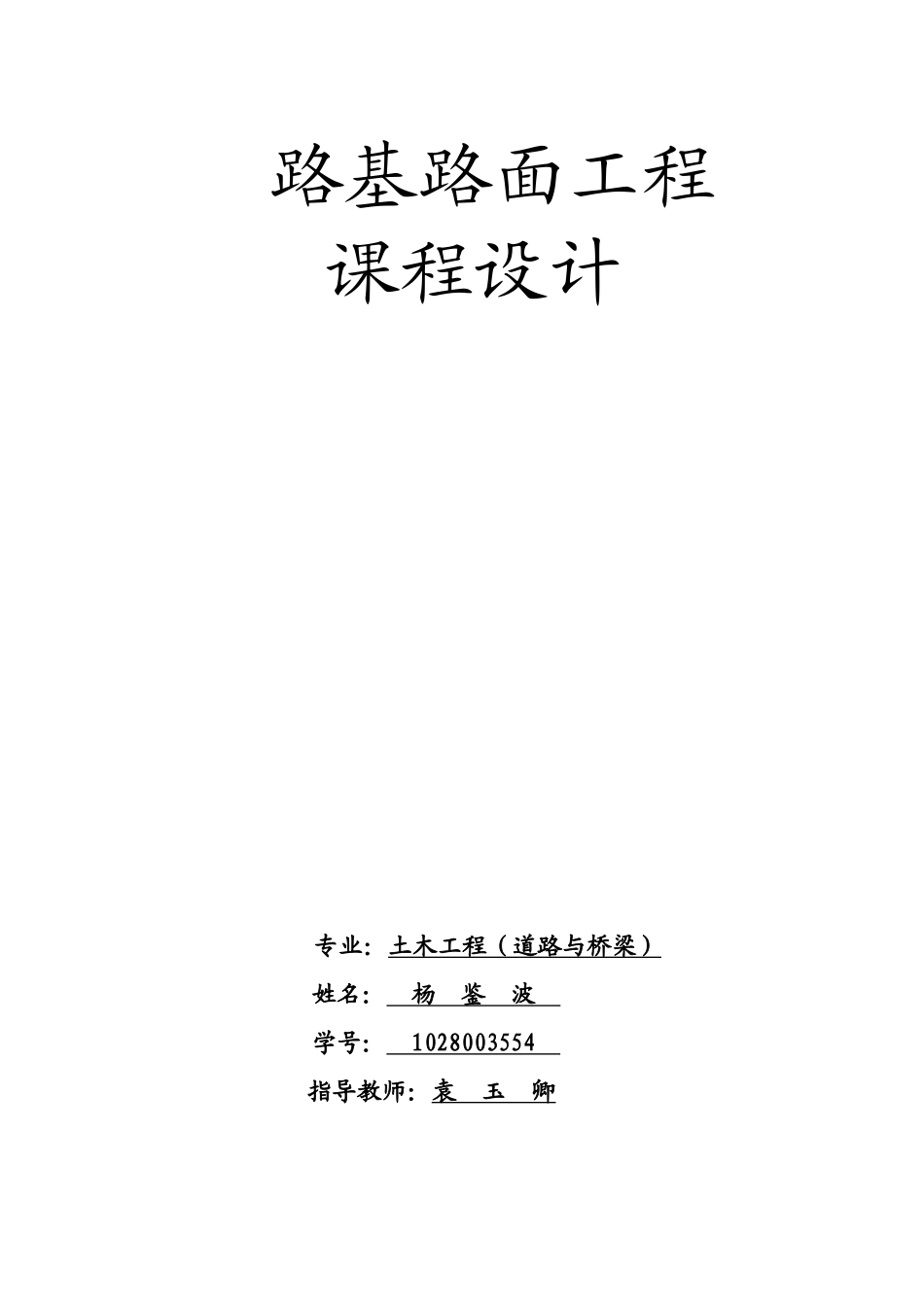

路基路面工程课程设计 专业：土木工程（道路与桥梁）姓名： 杨 鉴 波 学号： 1028003554 指导教师：袁 玉 卿目 录 一、设计原始资料 …………………………………………………2 二、水泥路面设计 …………………………………………………3 1、交通分析 …………………………………………………3 2、初拟路面结构 …………………………………………………5 3、路面材料参数确定 …………………………………………………7 4、荷载疲劳应力 …………………………………………………10 5、温度疲劳应力计算 …………………………………………………11 6、电算水泥混凝土路面设计 …………………………………………………1 ３ 三、沥青路面设计 …………………………………………………16 1、初拟路面结构组合 …………………………………………………16 2、交通分析 …………………………………………………1 ７ 3、路面设计弯沉值 …………………………………………………２１ 4、各层材料的容许层底拉应力 …………………………………………………22 5、电算沥青路面设计 …………………………………………………23主要参考文献 …………………………………………………３ 0一.设计资料公路自然区划 II1拟建一双车道二级公路,该地区为粘性土,稠度为 1.0,山岭重丘区.沿线的工程地质及水文地质良好。山体附近有多处采石厂，砂石材料丰富,其他材料均需外购。拟设计道路路基宽度 10m，路面宽度 7.5m，路肩宽度 1.25m，其中硬路肩宽度 0.75m，土路肩宽度 0.5m。所经地区多处为粘性土。根据最新路网规划,预测使用初期年平均日交通量见下表,年均增长为 5%。表一 预测竣工后第一年的交通组成 车型 双向交通量解放CA10B东风 EQ-140日野 KB222黄河JN-150小汽车辆/d1620142070801450二、水泥路面设计1、交通分析查规范，二级公路的设计基准期为 20 年，安全等级为三级。水泥混凝土路面结构设计以 100KN 的单轴-双轮组荷载作为标准轴载。不同轴-轮型和轴载的作用次数，按式（3 .0 4-1）换算为标准轴载的作用次数。 式中：Ns——100KN 的单轴-双轮组标准轴载的作用次数；Pi——单轴-单轮、单轴-双轮组或三轴-双轮组轴型 级轴载的总重（KN）；——轴型和轴载级位数；——各类轴型 级轴载的作用次数；——轴-轮型系数 由已知资料计算得到设计基准期内设计车道标准荷载累计作用次数见下表：车型轴...
