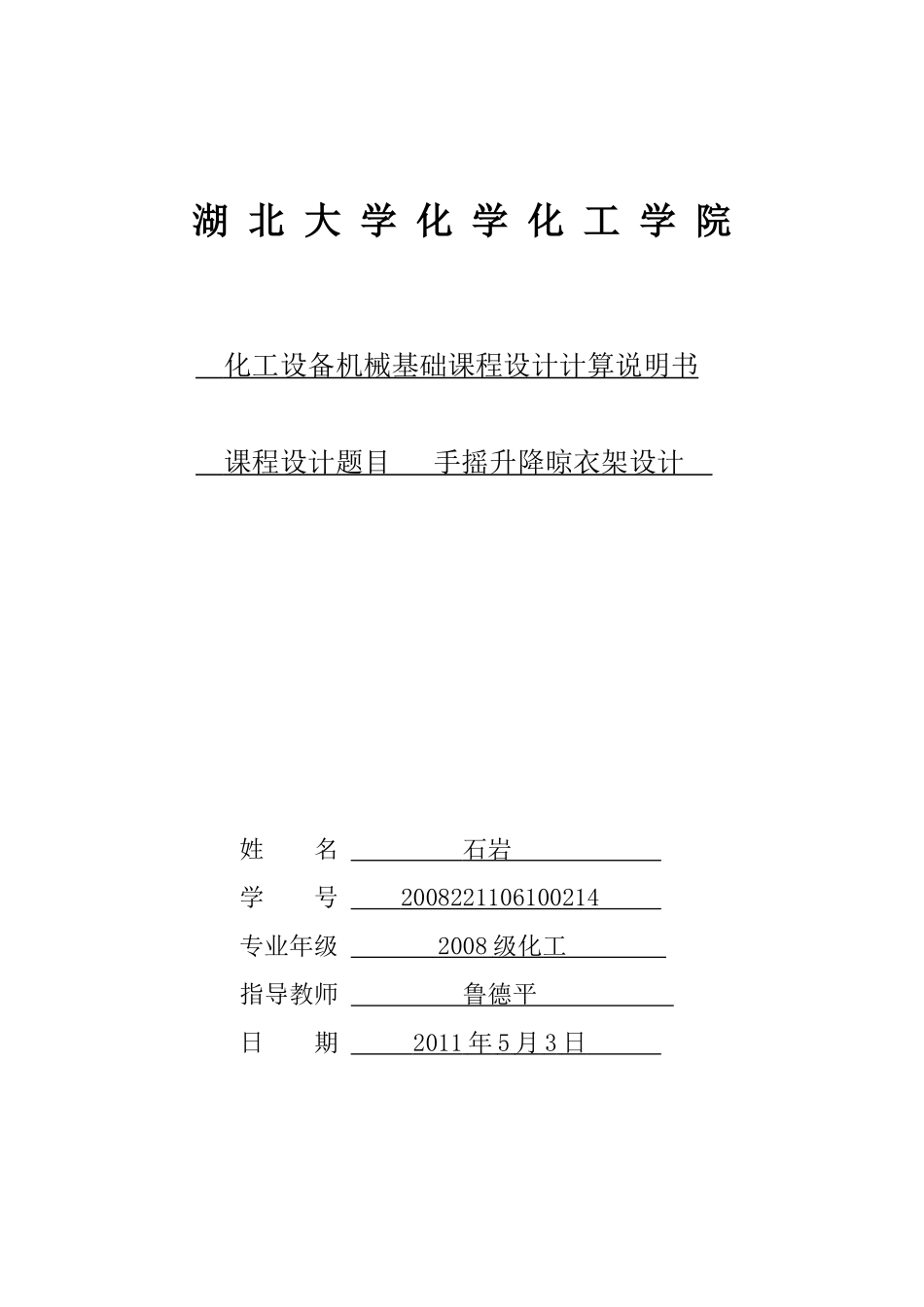

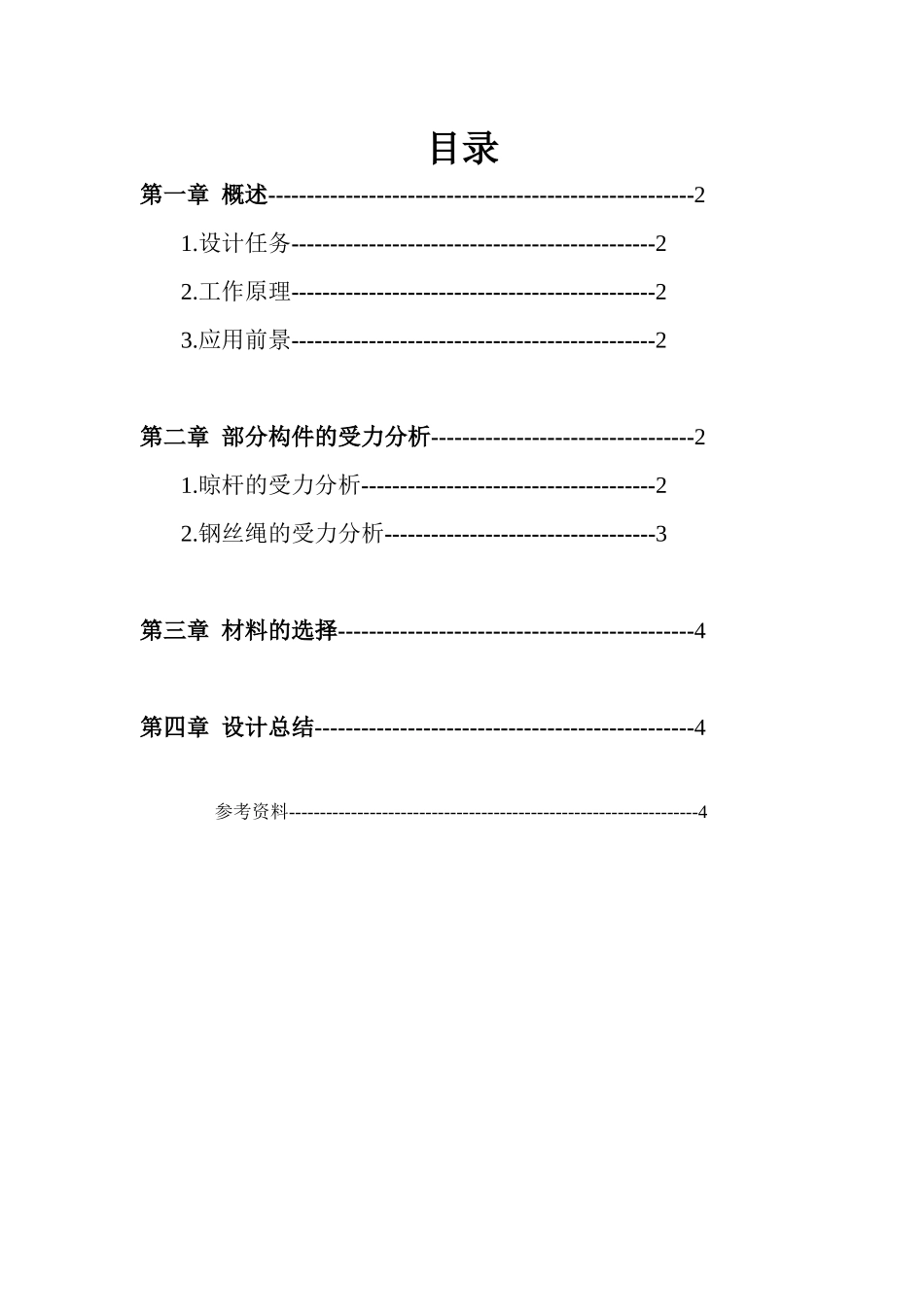

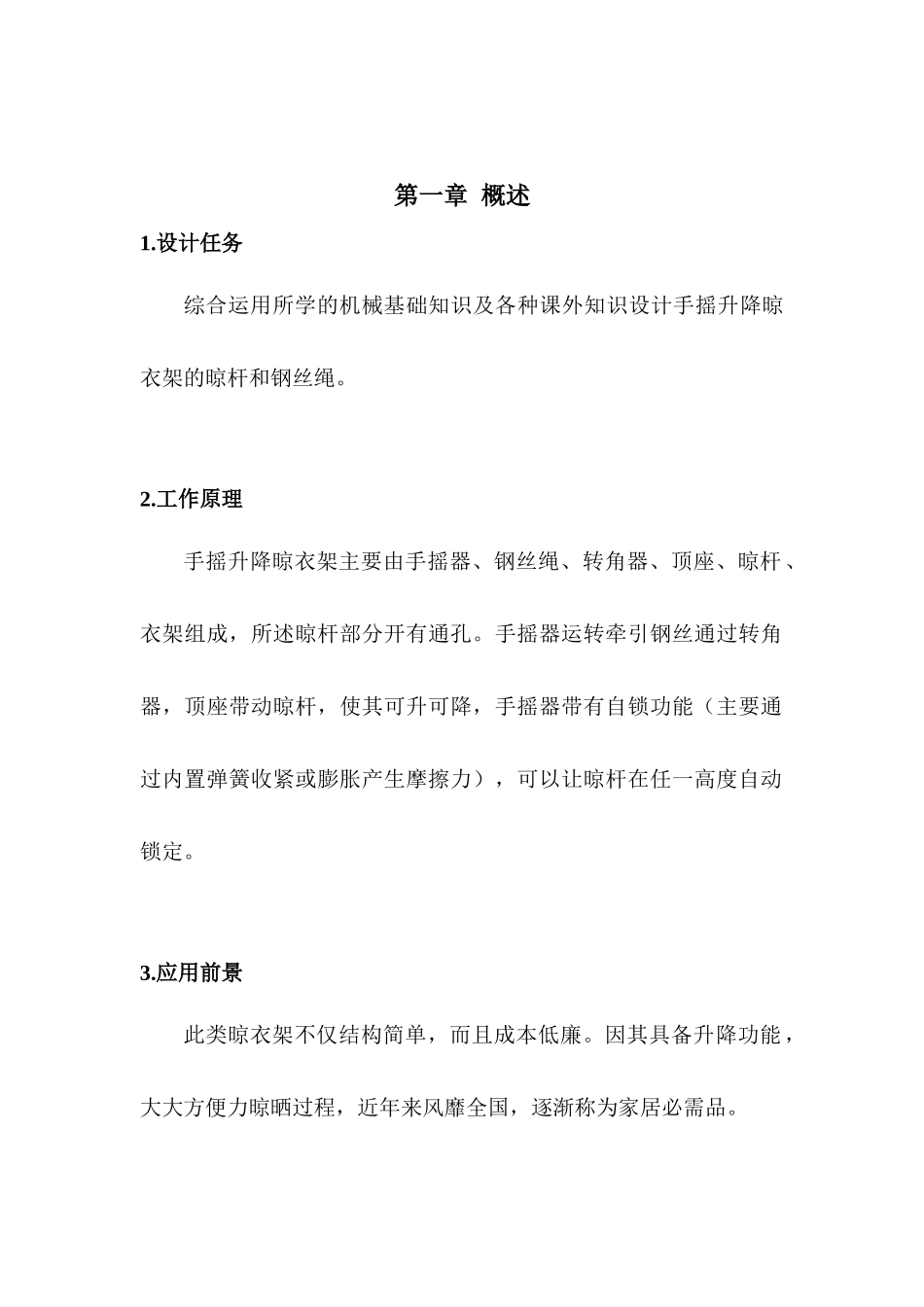

湖 北 大 学 化 学 化 工 学 院 化工设备机械基础课程设计计算说明书 课程设计题目 手摇升降晾衣架设计 姓 名 石岩 学 号 2008221106100214 专业年级 2008 级化工 指导教师 鲁德平 日 期 2011 年 5 月 3 日 目录第一章 概述-------------------------------------------------------2 1.设计任务-----------------------------------------------2 2.工作原理-----------------------------------------------2 3.应用前景-----------------------------------------------2第二章 部分构件的受力分析----------------------------------2 1.晾杆的受力分析--------------------------------------2 2.钢丝绳的受力分析-----------------------------------3第三章 材料的选择----------------------------------------------4第四章 设计总结-------------------------------------------------4 参考资料------------------------------------------------------------------4第一章 概述1.设计任务综合运用所学的机械基础知识及各种课外知识设计手摇升降晾衣架的晾杆和钢丝绳。2.工作原理手摇升降晾衣架主要由手摇器、钢丝绳、转角器、顶座、晾杆、衣架组成，所述晾杆部分开有通孔。手摇器运转牵引钢丝通过转角器，顶座带动晾杆，使其可升可降，手摇器带有自锁功能（主要通过内置弹簧收紧或膨胀产生摩擦力），可以让晾杆在任一高度自动锁定。3.应用前景此类晾衣架不仅结构简单，而且成本低廉。因其具备升降功能，大大方便力晾晒过程，近年来风靡全国，逐渐称为家居必需品。第二章 部分构件的受力分析1.晾杆的受力分析1.1 正视图 通孔部分用于挂衣架左视图1.2 受力分析设晾杆收到均匀分布，方向向下的力 q（包含晾杆自重）由课本 P65 表 4-1 得：取该种简单梁受到的最大弯矩 Mmax=ql（l-4a）/8所给晾杆截面为工字钢，其抗弯截面模量为 W（据课本 P490 可查得）故，横截面上最大应力 σ1=Mmax/W<[σ]2.钢丝绳的受力分析两根钢丝绳将晾杆吊起，设所挂衣物收到的重力 G1，晾杆收到的重力为 G2，钢丝绳自重为 G3，钢丝绳截面面积为 A。每根钢丝绳截面受到的轴力 S=(G1+G2+G3)/2即钢丝绳横截面上的各点的应力 σ=S/A=(G1+G2+G3)/2A<[σ]第三章 材料的选择1.晾杆应选材质轻，承重大不易弯曲的特点。又因为晾杆一般放在有太阳光直射的地方，故晾杆的选材除能承受一定的正应力外，还应...
