10kV配电线路安装工艺标准(试行)VIP免费

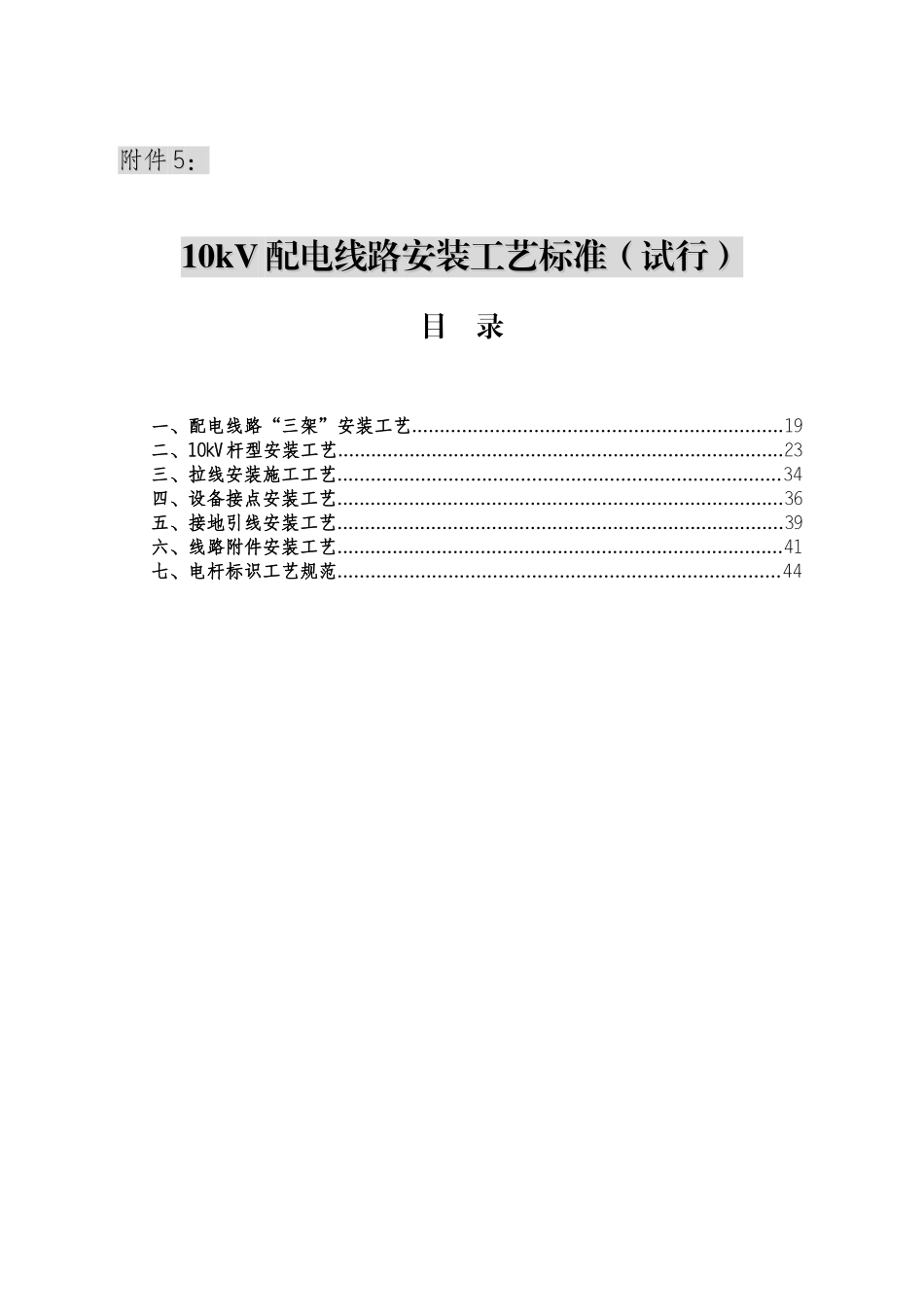

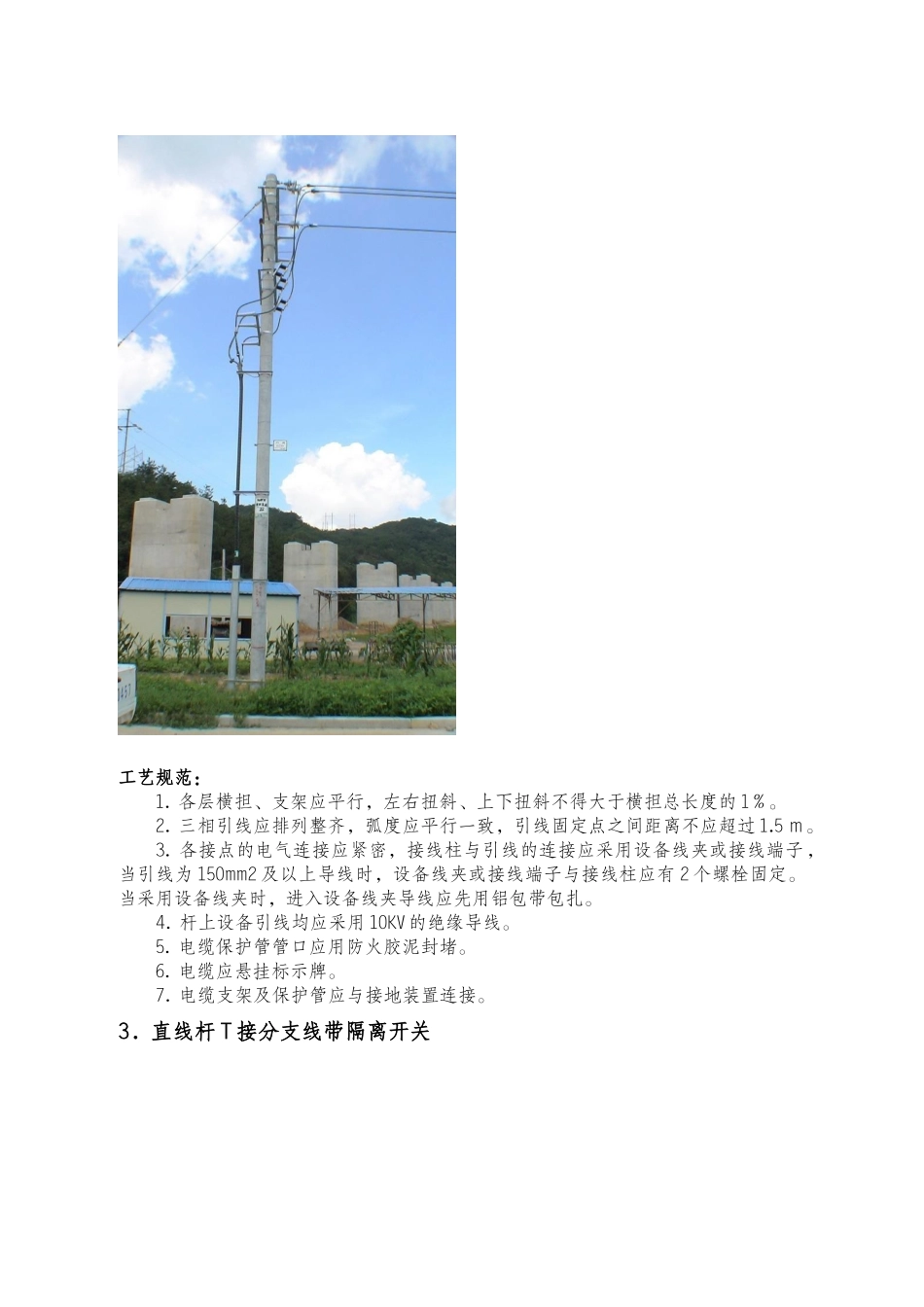

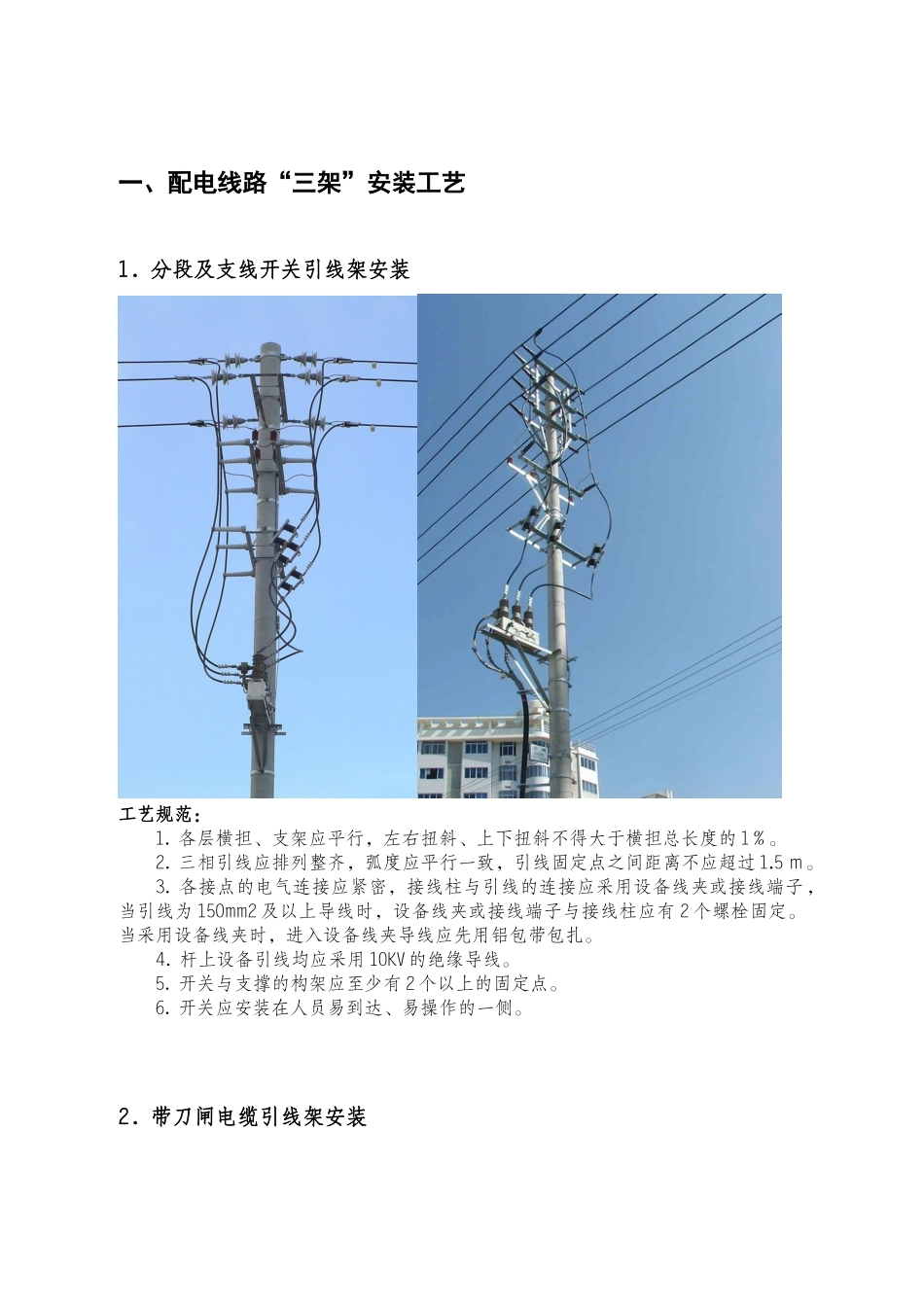

附件附件 55：：10kV10kV 配电线路安装工艺标准（试行）配电线路安装工艺标准（试行）目 录 一、配电线路“三架”安装工艺...................................................................19二、10kV 杆型安装工艺.................................................................................23三、拉线安装施工工艺................................................................................34四、设备接点安装工艺.................................................................................36五、接地引线安装工艺.................................................................................39六、线路附件安装工艺.................................................................................41七、电杆标识工艺规范................................................................................44一、配电线路“三架”安装工艺1．分段及支线开关引线架安装工艺规范：1. 各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的 1％。2. 三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过 1.5 ｍ。3. 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为 150mm2 及以上导线时，设备线夹或接线端子与接线柱应有 2 个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。4. 杆上设备引线均应采用 10KV 的绝缘导线。5. 开关与支撑的构架应至少有 2 个以上的固定点。6. 开关应安装在人员易到达、易操作的一侧。2．带刀闸电缆引线架安装 工艺规范：1. 各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的 1％。2. 三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过 1.5 ｍ。3. 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为 150mm2 及以上导线时，设备线夹或接线端子与接线柱应有 2 个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。4. 杆上设备引线均应采用 10KV 的绝缘导线。5. 电缆保护管管口应用防火胶泥封堵。6. 电缆应悬挂标示牌。7. 电缆支架及保护管应与接地装置连接。3．直线杆 T 接分支线带隔离开关工艺规范：1. 隔离开关与引线的连接应采用设备线夹或接线端子，当引线为 150mm2 及以...
