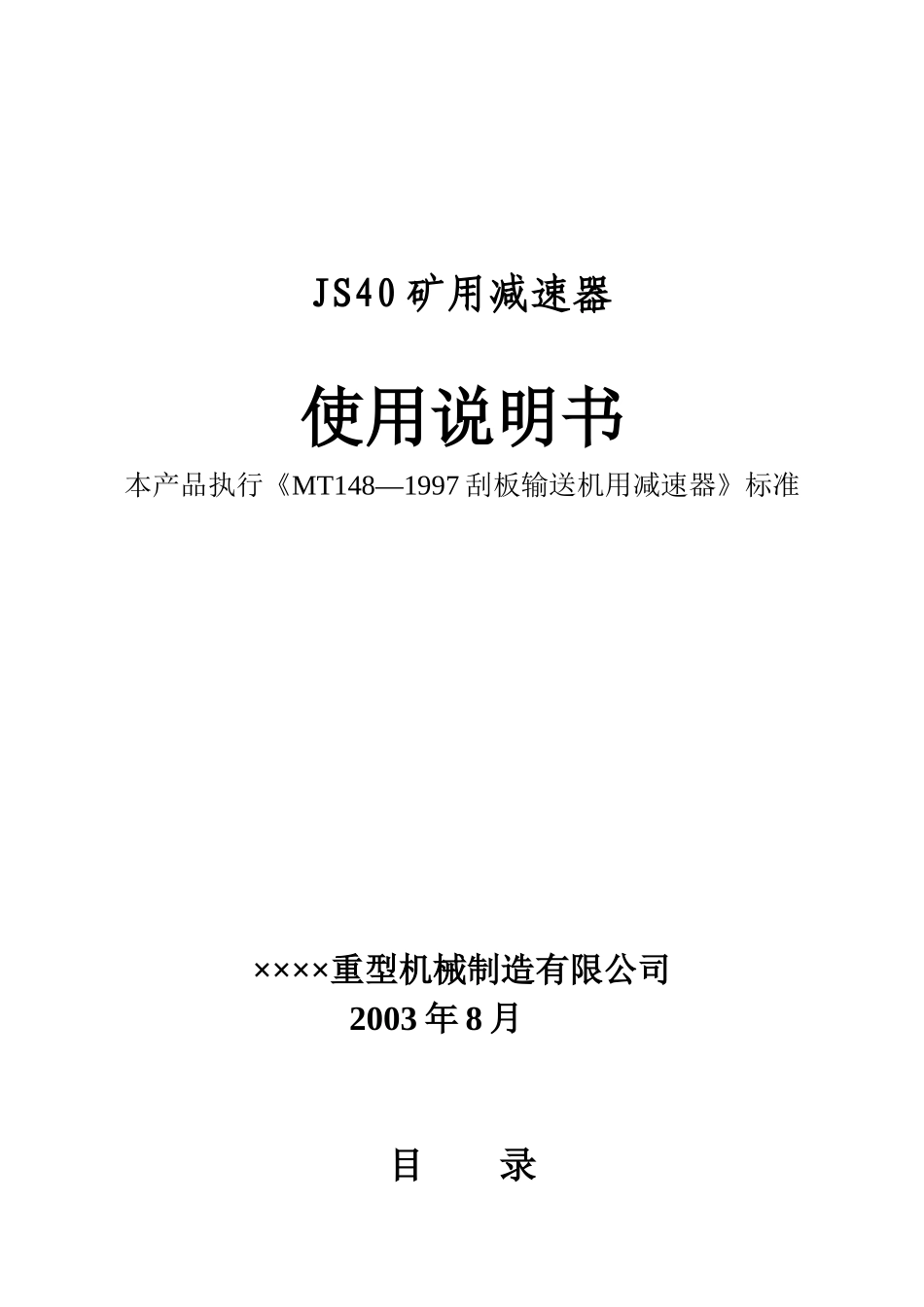

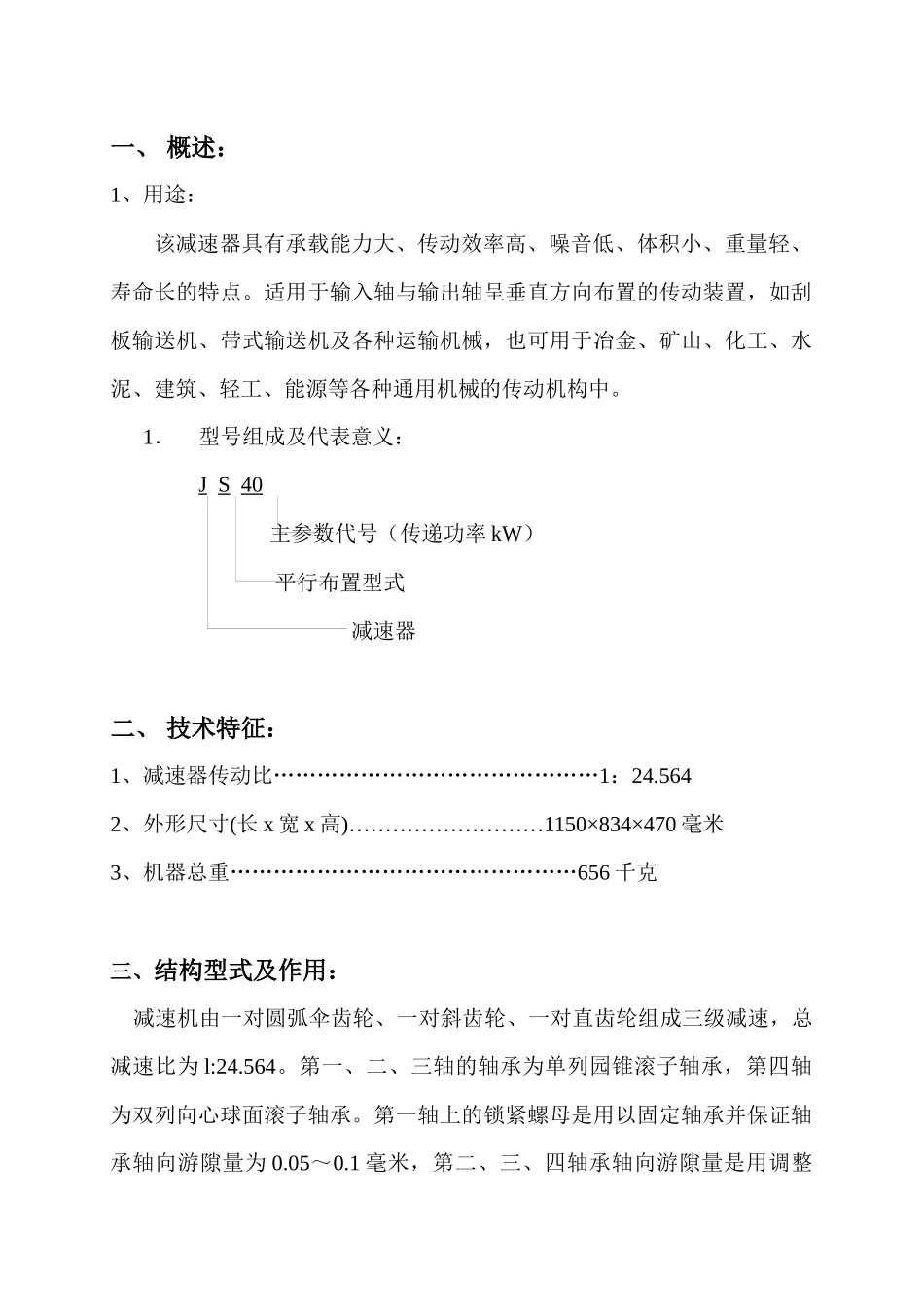

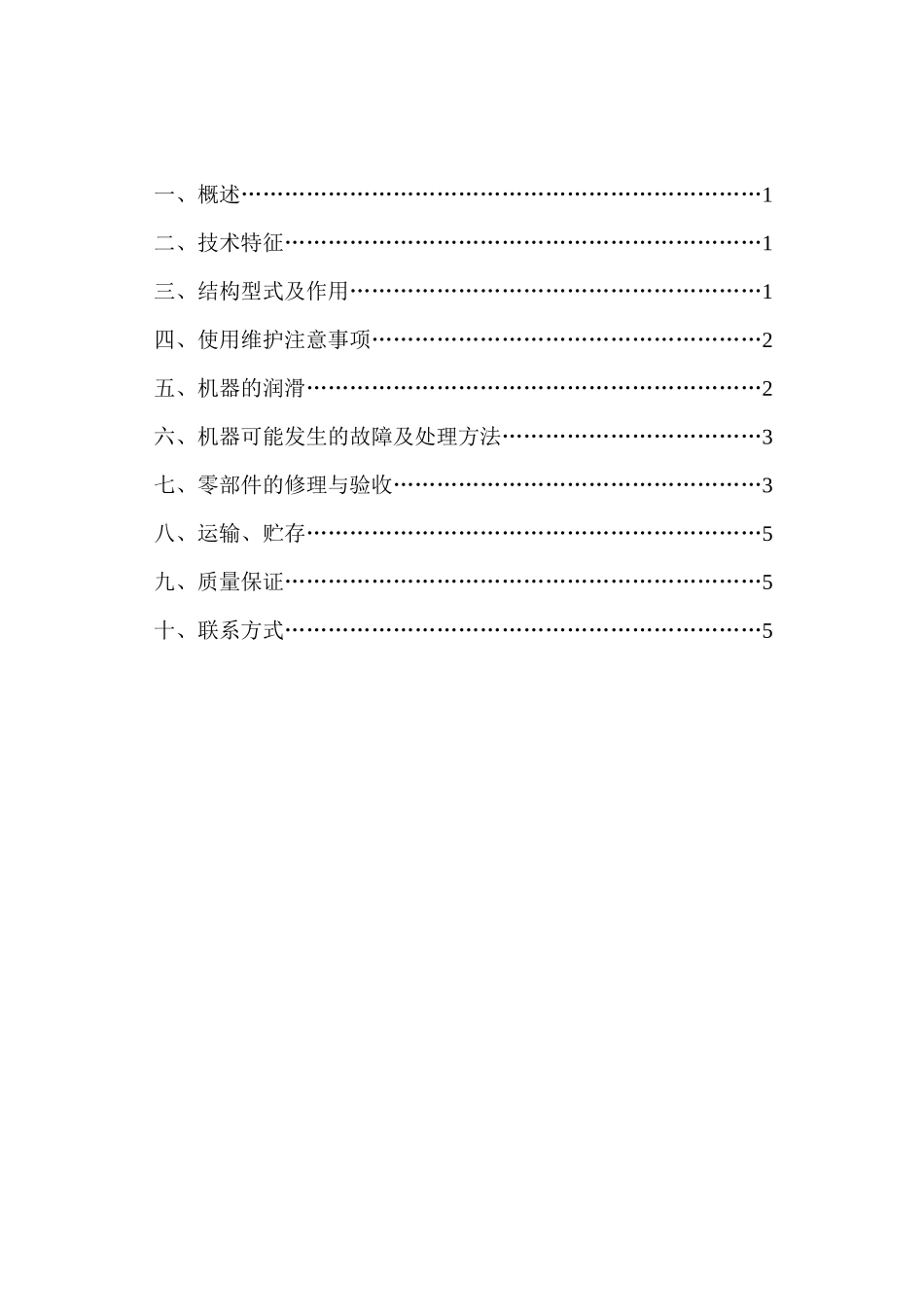

JS40 矿用减速器使用说明书本产品执行《MT148—1997 刮板输送机用减速器》标准××××重型机械制造有限公司2003 年 8 月目 录一、概述………………………………………………………………1二、技术特征…………………………………………………………1三、结构型式及作用…………………………………………………1四、使用维护注意事项………………………………………………2五、机器的润滑………………………………………………………2六、机器可能发生的故障及处理方法………………………………3七、零部件的修理与验收……………………………………………3八、运输、贮存………………………………………………………5九、质量保证…………………………………………………………5十、联系方式…………………………………………………………5一、 概述：1、用途：该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。1．型号组成及代表意义：J S 40 主参数代号（传递功率 kW） 平行布置型式减速器二、 技术特征：1、减速器传动比………………………………………1：24.5642、外形尺寸(长 x 宽 x 高)………………………1150×834×470 毫米3、机器总重…………………………………………656 千克三、结构型式及作用： 减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为 l:24.564。第一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。第一轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为 0.05～0.1 毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为 0.08～0.15 毫米，四轴轴承轴向游隙量为 0.06～0.15 毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于 0.17 毫米，接触斑点沿齿长和齿高方向不小于 50％。 减速器内注入 150 号工业齿轮油，注入量为浸入大园弧伞齿轮的1／3，以保证各部位得到充足的润滑。四、使用维护注意事项：1、每班检查减速器各连接螺...
