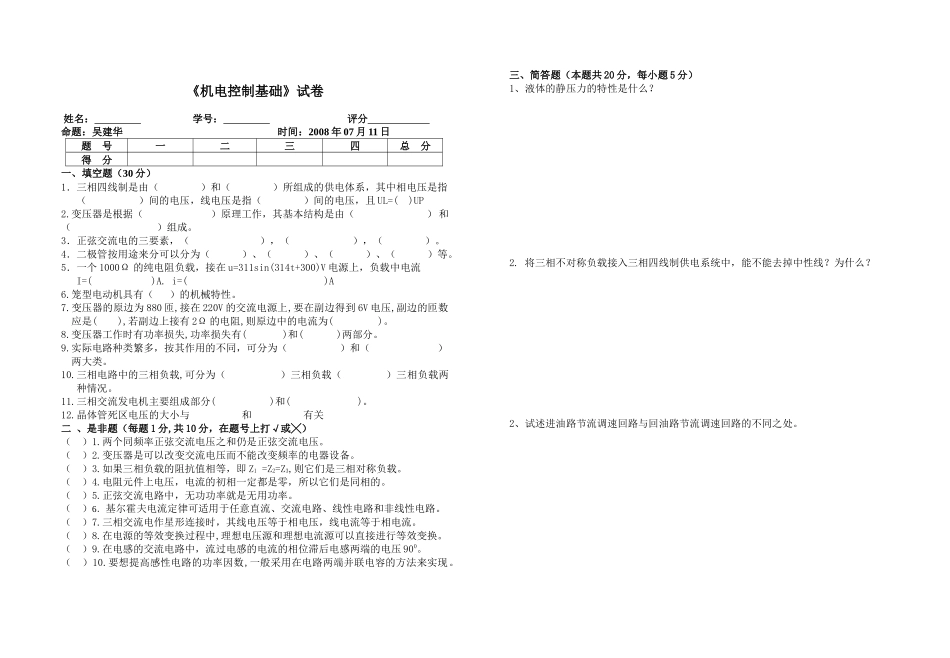

《机电控制基础》试卷 姓名： 学号： 评分 命题：吴建华 时间：2008 年 07 月 11 日题 号一二三四总 分得 分一、填空题（30 分）1．三相四线制是由（ ）和（ ）所组成的供电体系，其中相电压是指（ ）间的电压，线电压是指（ ）间的电压，且 UL=( )UP2.变压器是根据（ ）原理工作，其基本结构是由（ ） 和（ ）组成。3．正弦交流电的三要素，（ ），（ ），（ ）。4．二极管按用途来分可以分为（ ）、（ ）、（ ）、（ ）等。5．一个 1000Ω 的纯电阻负载，接在 u=311sin(314t+300)V 电源上，负载中电流 I=( )A. i=( )A 6.笼型电动机具有（ ）的机械特性。7.变压器的原边为 880 匝,接在 220V 的交流电源上,要在副边得到 6V 电压,副边的匝数应是( ),若副边上接有 2Ω 的电阻,则原边中的电流为( )。 8.变压器工作时有功率损失,功率损失有( )和( )两部分。9.实际电路种类繁多，按其作用的不同，可分为（ ）和（ ）两大类。10.三相电路中的三相负载,可分为（ ）三相负载（ ）三相负载两种情况。11.三相交流发电机主要组成部分( )和( )。12.晶体管死区电压的大小与 和 有关二 、是非题（每题 1 分,共 10 分，在题号上打√或╳）（ ）1.两个同频率正弦交流电压之和仍是正弦交流电压。（ ）2.变压器是可以改变交流电压而不能改变频率的电器设备。（ ）3.如果三相负载的阻抗值相等，即 Z1 =Z2=Z3,则它们是三相对称负载。（ ）4.电阻元件上电压，电流的初相一定都是零，所以它们是同相的。（ ）5.正弦交流电路中，无功功率就是无用功率。（ ）6．基尔霍夫电流定律可适用于任意直流、交流电路、线性电路和非线性电路。 （ ）7.三相交流电作星形连接时，其线电压等于相电压，线电流等于相电流。 （ ）8.在电源的等效变换过程中,理想电压源和理想电流源可以直接进行等效变换。（ ）9.在电感的交流电路中，流过电感的电流的相位滞后电感两端的电压 900。 （ ）10.要想提高感性电路的功率因数,一般采用在电路两端并联电容的方法来实现。 三、简答题（本题共 20 分，每小题 5 分）1、液体的静压力的特性是什么？2. 将三相不对称负载接入三相四线制供电系统中，能不能去掉中性线？为什么？2、试述进油路节流调速回路与回油路节流调速回路的不同之处。ISR1+ U－R4R2R34.基本放大电路中引入负反馈，对电路有什么影响？四、计算题（40 分）1、如图所示，已知 IS=4A ,U=...
