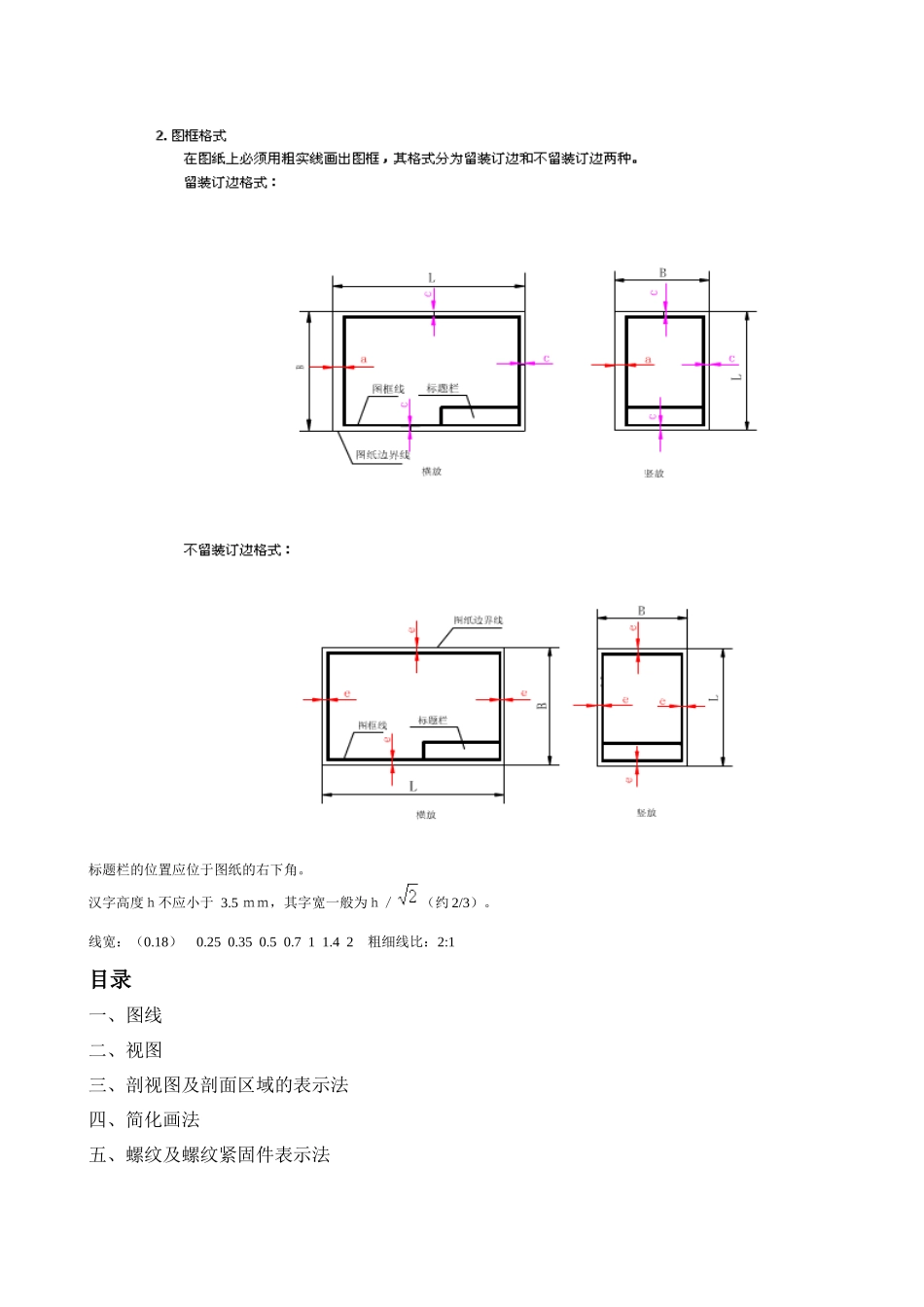

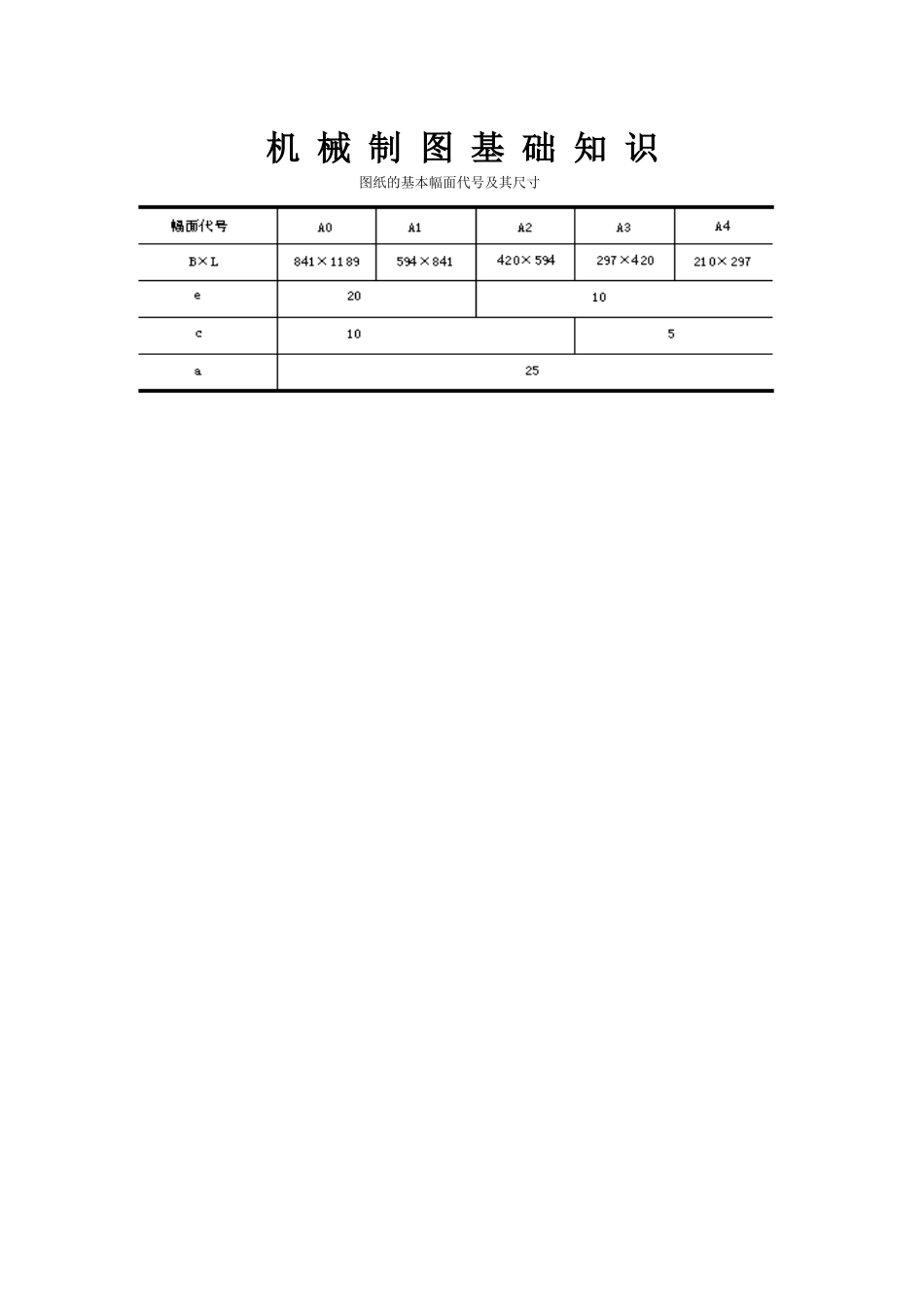

机 械 制 图 基 础 知 识图纸的基本幅面代号及其尺寸 标题栏的位置应位于图纸的右下角。汉字高度ｈ不应小于 3.5 ｍｍ，其字宽一般为ｈ／（约 2/3）。线宽：（0.18） 0.25 0.35 0.5 0.7 1 1.4 2 粗细线比：2:1目录一、图线 二、视图三、剖视图及剖面区域的表示法四、简化画法五、螺纹及螺纹紧固件表示法六、尺寸注法七、尺寸的简化注法八、极限与配合的标注方法九、形状和位置公差的图样表示法十、形位公差的未注公差十一、字号（见图纸）十二、表面粗糙度标注一、图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。）（2）粗点画线是限定范围的表示线 常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图） 二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要 “ 向 ”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面不得画在中断处四、简化画法 GB/T 16675.1-1996 1.管子 1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。2. 五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。根据 GB/T 197-2003 的规定，将普通螺纹的标记方法介绍如下： 六、尺寸注法 GB/T 4458.4-2003 GB/T 19096-2003对于水平方向的尺寸，其尺寸数字一般应注写在尺寸线的上方对于铅垂方向的尺寸，其尺寸数字一般应注写在尺寸线的左方对于倾斜方向的尺寸，其尺寸数字一般应在尺寸线靠上的一方允许将尺寸数字注写在尺寸线的中断处尺寸数字的注写方向：水平尺寸的数字字头向上；铅垂尺寸的数字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。角度的数字一律写成水平方向，一般注写在尺寸线的中断处，必要时，也可注写在尺寸线的附近或注写在引出线的上方。1.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。（如下图）2.标注角度的尺寸界线...
