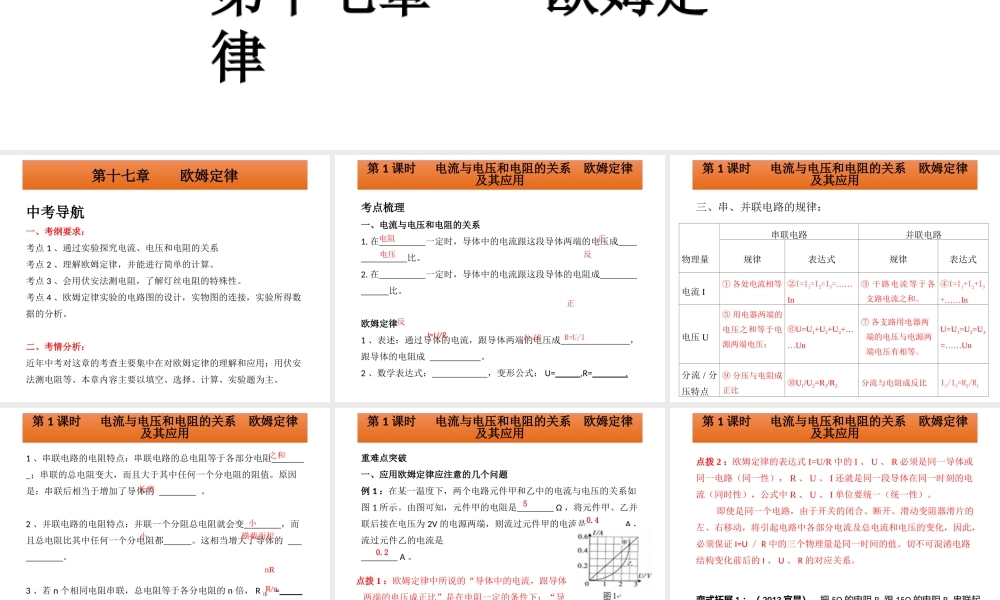

物理第十七章 欧姆定律第十七章 欧姆定律中考导航一、考纲要求：考点 1 、通过实验探究电流、电压和电阻的关系考点 2 、理解欧姆定律，并能进行简单的计算。考点 3 、会用伏安法测电阻，了解灯丝电阻的特殊性。考点 4 、欧姆定律实验的电路图的设计，实物图的连接，实验所得数据的分析。二、考情分析：近年中考对这章的考查主要集中在对欧姆定律的理解和应用；用伏安法测电阻等。本章内容主要以填空、选择、计算、实验题为主。第 1 课时 电流与电压和电阻的关系 欧姆定律及其应用考点梳理一、电流与电压和电阻的关系1. 在 一定时，导体中的电流跟这段导体两端的电压成 比。2. 在 一定时，导体中的电流跟这段导体的电阻成 比。欧姆定律1 、表述：通过导体的电流，跟导体两端的电压成 ，跟导体的电阻成 。2 、数学表达式： ，变形公式： U= ,R= .正电阻电压反正反 I=U/RU=IR R=U/I第 1 课时 电流与电压和电阻的关系 欧姆定律及其应用三、串、并联电路的规律： 物理量串联电路并联电路规律表达式规律表达式电流 I① 各处电流相等 ②I=I1=I2=I3=……In③ 干路电流等于各支路电流之和。④I=I1+I2+I3+……In电压 U⑤ 用电器两端的电压之和等于电源两端电压； ⑥U=U1+U2+U3+……Un⑦ 各支路用电器两端的电压与电源两端电压有相等。U=U1=U2=U3=……Un分流 / 分压特点⑨ 分压与电阻成正比⑩U1/U2=R1/R2分流与电阻成反比I1/I2=R2/R1第 1 课时 电流与电压和电阻的关系 欧姆定律及其应用1 、串联电路的电阻特点：串联电路的总电阻等于各部分电阻 ；串联的总电阻变大，而且大于其中任何一个分电阻的阻值。原因是：串联后相当于增加了导体的 。2 、并联电路的电阻特点：并联一个分阻总电阻就会变 ，而且总电阻比其中任何一个分电阻都 。这相当增大了导体的 。3 、若 n 个相同电阻串联，总电阻等于各分电阻的 n 倍， R 串 = 若 n 个相同电阻并联，总电阻等于各分电阻的 n 分之一； R 并 = 4 、无论是串联还是并联电路，任何一个分电阻增大，电路的总电路都分增大。R/n之和 长度 小小横截面积 nR第 1 课时 电流与电压和电阻的关系 欧姆定律及其应用重难点突破一、应用欧姆定律应注意的几个问题例 1 ：在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图 1 所示。由图可知，元件甲的电阻是 Ω ，将元件甲、乙并联后接在电压为 2V 的电源两端，则流过元件甲的电...
