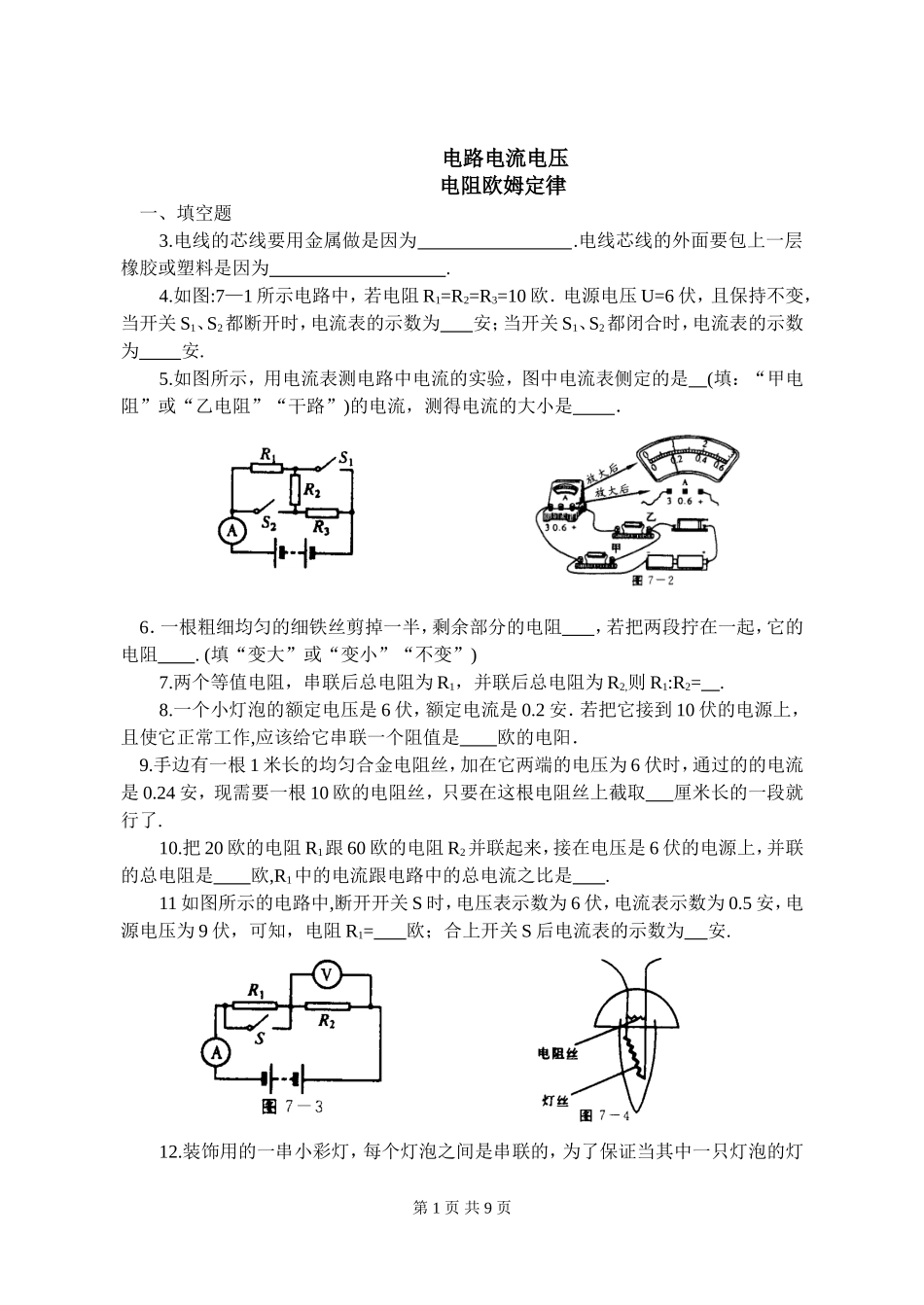

电路电流电压电阻欧姆定律 一、填空题3.电线的芯线要用金属做是因为 .电线芯线的外面要包上一层橡胶或塑料是因为 .4.如图:7—1 所示电路中，若电阻 R1=R2=R3=10 欧．电源电压 U=6 伏，且保持不变，当开关 S1、S2都断开时，电流表的示数为 安；当开关 S1、S2都闭合时，电流表的示数为 安.5.如图所示，用电流表测电路中电流的实验，图中电流表侧定的是 (填：“甲电阻”或“乙电阻”“干路”)的电流，测得电流的大小是 ． 6．一根粗细均匀的细铁丝剪掉一半，剩余部分的电阻 ，若把两段拧在一起，它的电阻 . (填“变大”或“变小”“不变”)7.两个等值电阻，串联后总电阻为 R1，并联后总电阻为 R2,则 R1:R2= .8.一个小灯泡的额定电压是 6 伏，额定电流是 0.2 安．若把它接到 10 伏的电源上，且使它正常工作,应该给它串联一个阻值是 欧的电阳． 9.手边有一根 1 米长的均匀合金电阻丝，加在它两端的电压为 6 伏时，通过的的电流是 0.24 安，现需要一根 10 欧的电阻丝，只要在这根电阻丝上截取 厘米长的一段就行了.10.把 20 欧的电阻 R1跟 60 欧的电阻 R2并联起来，接在电压是 6 伏的电源上，并联的总电阻是 欧,R1中的电流跟电路中的总电流之比是 . 11 如图所示的电路中,断开开关 S 时，电压表示数为 6 伏，电流表示数为 0.5 安，电源电压为 9 伏，可知，电阻 R1= 欧；合上开关 S 后电流表的示数为 安.12.装饰用的一串小彩灯，每个灯泡之间是串联的，为了保证当其中一只灯泡的灯第 1 页 共 9 页丝烧断后，其他的灯仍能发光，可以在灯丝 RL的两瑞并联一段电阻丝 R，如图 7 一 4所示．为了使这样的彩灯正常工作时尽量减少电能损失，应该使电阻丝的阻值 R RL;当灯丝烧断后，该灯两端的电压将 .(填“增大”“不变”“减小”)13.如图 7 一 5 所示，若要使滑动变阻器的滑片 P 向 C 端滑动时使小灯泡变亮,那么应将滑动变阻器的接线柱 和 接在电路的 M、N 两端.14.如图 7—6 所示,电源电压不变,开关 S 闭合后,当滑动变阻器的滑片 P 向右移动时,电压表 V2 的示数将 .15. 将 R1、R2两个电阻按图 7—7 甲、乙所示的两种方法先后连接到电压不变的电源上.甲图中电压表的示数是 6 伏,电流表的示数是 0.3 安;乙图中电压表的示数是 4 伏,电阻 R1= 欧.16.两个电阻阻值之比为 R1:R2=1:2,将它们串联接在电压为 U 的电路中，则 R1、R2两瑞电压之比 U1:U2...
