初中物理电学难题组卷VIP免费

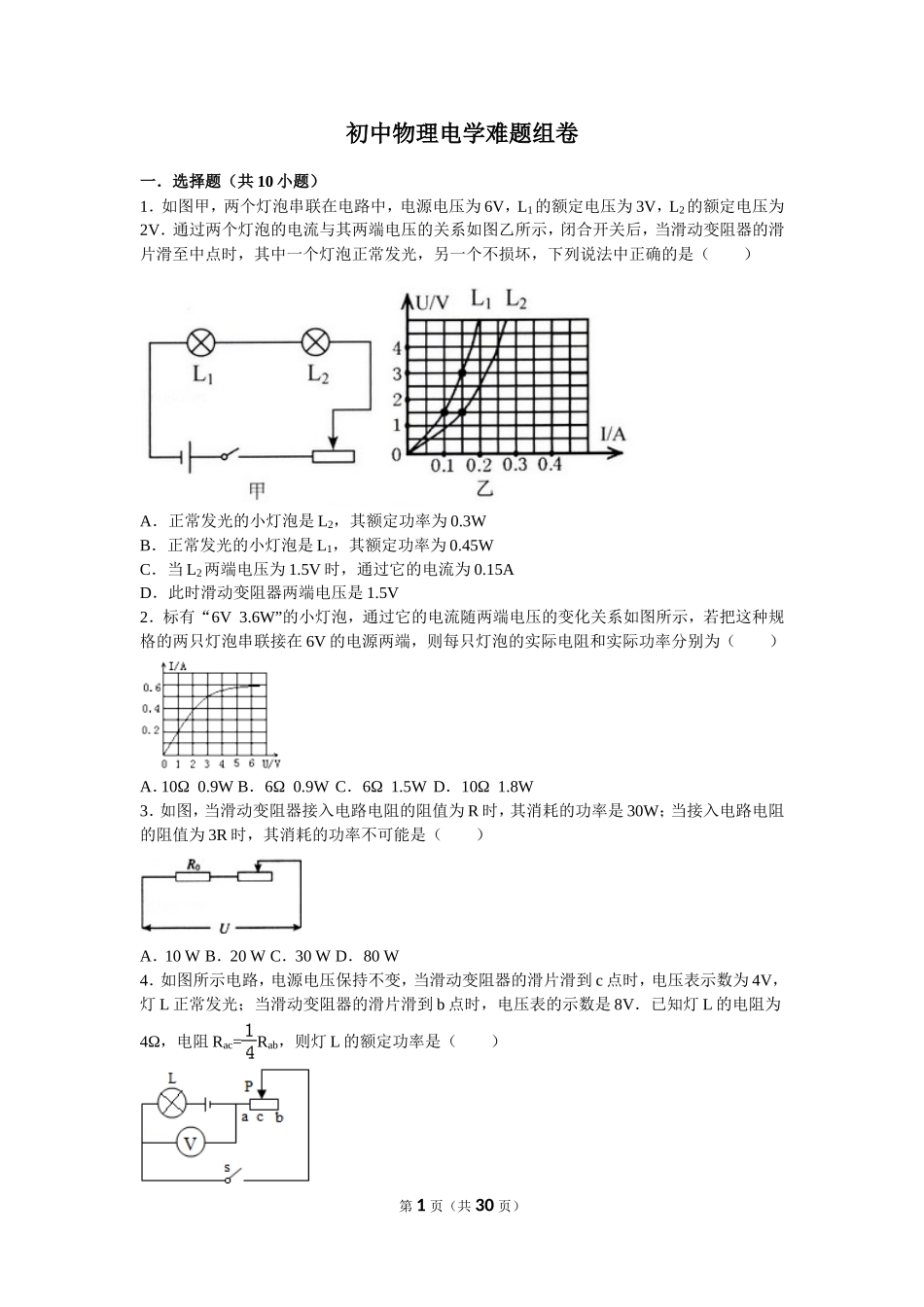

初中物理电学难题组卷一．选择题（共10小题）1．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V2．标有“6V3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω0.9WB．6Ω0.9WC．6Ω1.5WD．10Ω1.8W3．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（）A．10WB．20WC．30WD．80W4．如图所示电路，电源电压保持不变，当滑动变阻器的滑片滑到c点时，电压表示数为4V，灯L正常发光；当滑动变阻器的滑片滑到b点时，电压表的示数是8V．已知灯L的电阻为4Ω，电阻Rac=Rab，则灯L的额定功率是（）第1页（共30页）A．2WB．4WC．8WD．16W5．如图所示，电源电压不变，R0是一个8Ω的定值电阻．如果分别将下列的四个不同规格的灯泡接入电路的AB两点之间，且不会烧坏．则最亮的那一个灯一定是（）A．“6V，3W”B．“4V，2W”C．“3V，3W”D．“2V，2W”6．如图所示，电源电压为4.5V，电压表量程为“03V”﹣，电流表量程为“00.6A”﹣，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω10Ω﹣③电压表示数变化范围是03V﹣④电流表示数变化范围是0.30.5A﹣．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确7．如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（）A．1：4B．1：2C．1：1D．4：18．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2B．5：3C．25：9D．25：189．灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）第2页（共30页）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W10．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A．B．C．D．二．填空题（共7小题）11．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率PU随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．12．如图是一种电热暖手宝及其主要参数，暖手宝内有水及加热元件等，选用水作为吸热或放热物质是因为水的较大（选填“密度”、“比热容”或“质量”）．使用前要先给暖手宝通电加热，假设所消耗的电能有70%转化为水的内能，则在额定电压下，水由15℃加热至自动断电，此过程中消耗的电能是J，所需要的加热时间...
