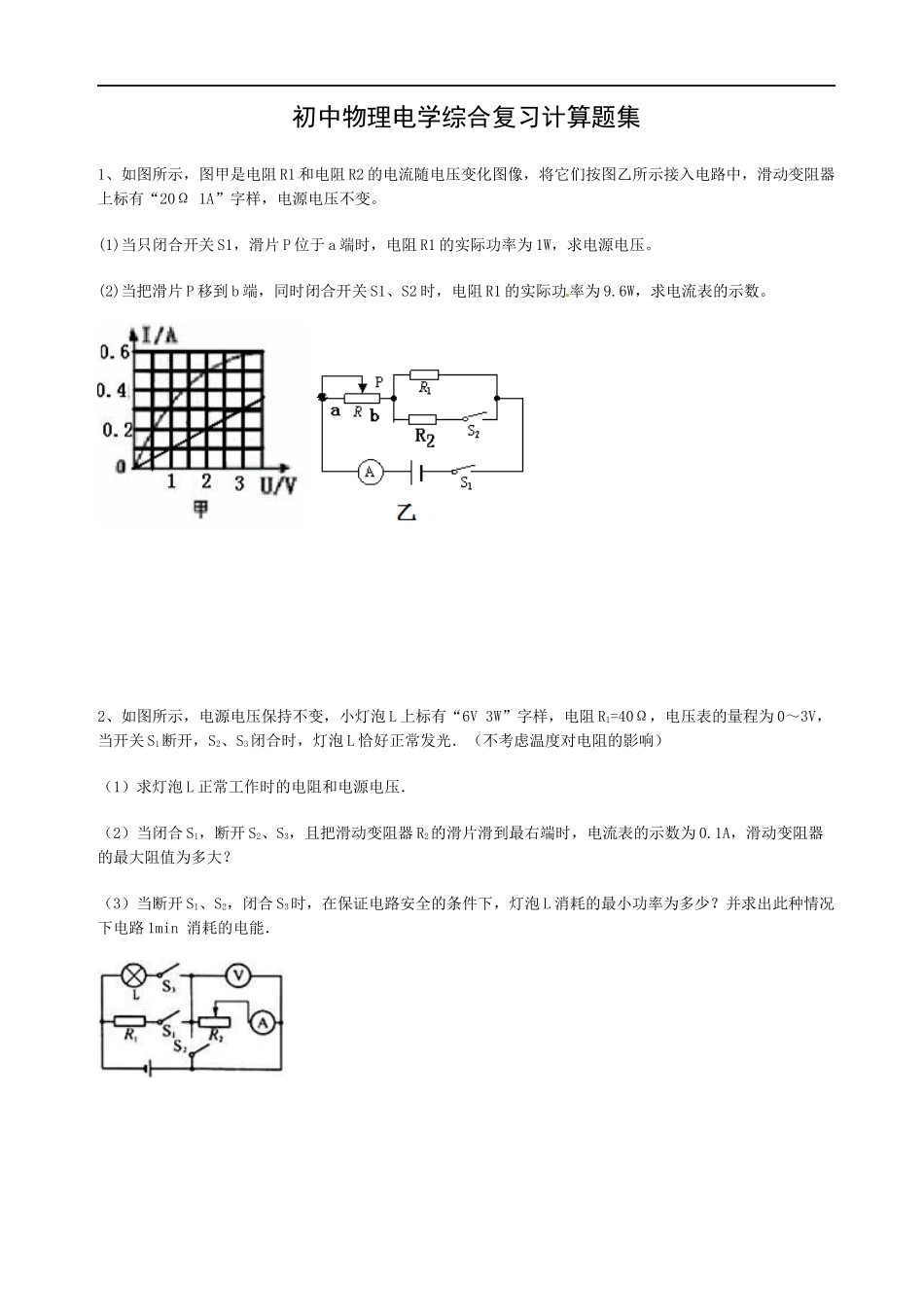

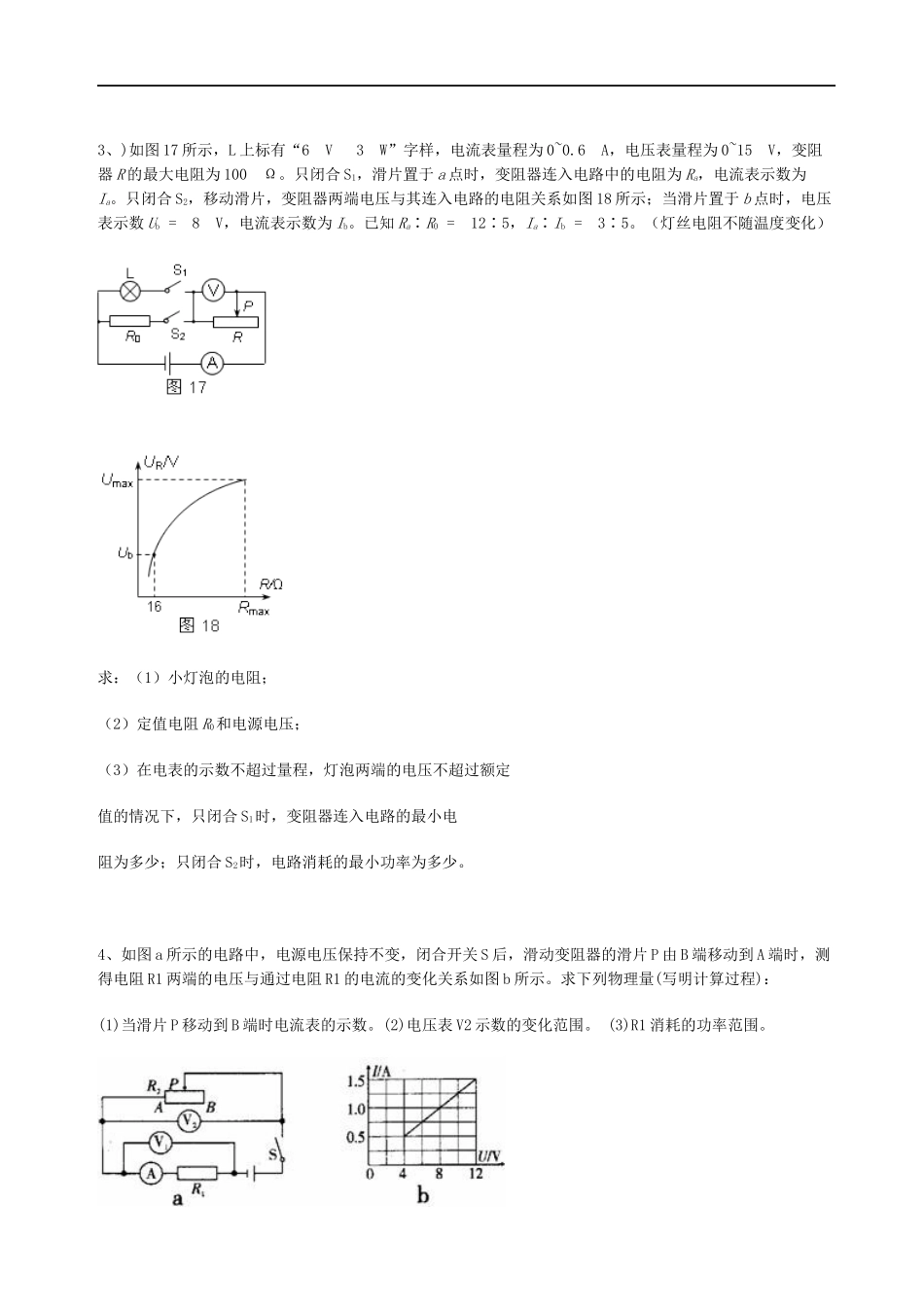

初中物理电学综合复习计算题集1、如图所示，图甲是电阻R1和电阻R2的电流随电压变化图像，将它们按图乙所示接入电路中，滑动变阻器上标有“20Ω1A”字样，电源电压不变。(1)当只闭合开关S1，滑片P位于a端时，电阻R1的实际功率为1W，求电源电压。(2)当把滑片P移到b端，同时闭合开关S1、S2时，电阻R1的实际功率为9.6W，求电流表的示数。2、如图所示，电源电压保持不变，小灯泡L上标有“6V3W”字样，电阻R1=40Ω，电压表的量程为0～3V，当开关S1断开，S2、S3闭合时，灯泡L恰好正常发光．（不考虑温度对电阻的影响）（1）求灯泡L正常工作时的电阻和电源电压．（2）当闭合S1，断开S2、S3，且把滑动变阻器R2的滑片滑到最右端时，电流表的示数为0.1A，滑动变阻器的最大阻值为多大？（3）当断开S1、S2，闭合S3时，在保证电路安全的条件下，灯泡L消耗的最小功率为多少？并求出此种情况下电路1min消耗的电能．3、)如图17所示，L上标有“6V3W”字样，电流表量程为0~0.6A，电压表量程为0~15V，变阻器R的最大电阻为100Ω。只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示数Ub=8V，电流表示数为Ib。已知Ra∶R0=12∶5，Ia∶Ib=3∶5。（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。4、如图a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示。求下列物理量(写明计算过程)：(1)当滑片P移动到B端时电流表的示数。(2)电压表V2示数的变化范围。(3)R1消耗的功率范围。5、图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%，已知A的重力为2×104N，A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：（1）长方体A未露出水面时受到的浮力；（2）长方体A的密度；（3）长方体A完全离开水面后，在上升过程中F的功率；（4）把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强．6、在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡L上标有“6V3W”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R2的最大阻值为20Ω．（1）只闭合开关S1和S2时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电阻R=？（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S3时，L消耗的最小功率为P3，则P1：P3=？7、物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示．电路中电源电压为12V，且保持不变，R1是供加热的电阻丝，R2是一个定值电阻．当开关S1、S2都闭合时，电流表示数为0.8A；当开关S1闭合、S2断开时，电压表示数为7.5V．求：（l）电阻丝R1的阻值．（2）开关S1闭合、S2断开时，电流表的示数及R2的阻值．（3）开关S1、S2都闭合时，这个模型处于加热状态还是保温状态？请算出此状态下它的功率．8、如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W．求：（1）电阻R2的阻值；（2）当S1、S2均闭合且滑片P在b端时，电压的示数；（3）整个电路消耗的最小电功率．9、在图所示的电路中，电源电压为220V；R1、R2、R3为定值电阻，但是它们的具体电阻数值都没有标注，知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω．闭合开关S，在断开S1、S2与闭合S1、S2两种状态下，电流表的示...
